Réglage De L'aplomb Et Alignement Du Réfrigérateur; Installation Du Réfrigérateur Et Des Panneaux - Jenn-Air JS42NXFXDW Installation Manual

A
B
³⁄₄
" (1,9 cm)
C

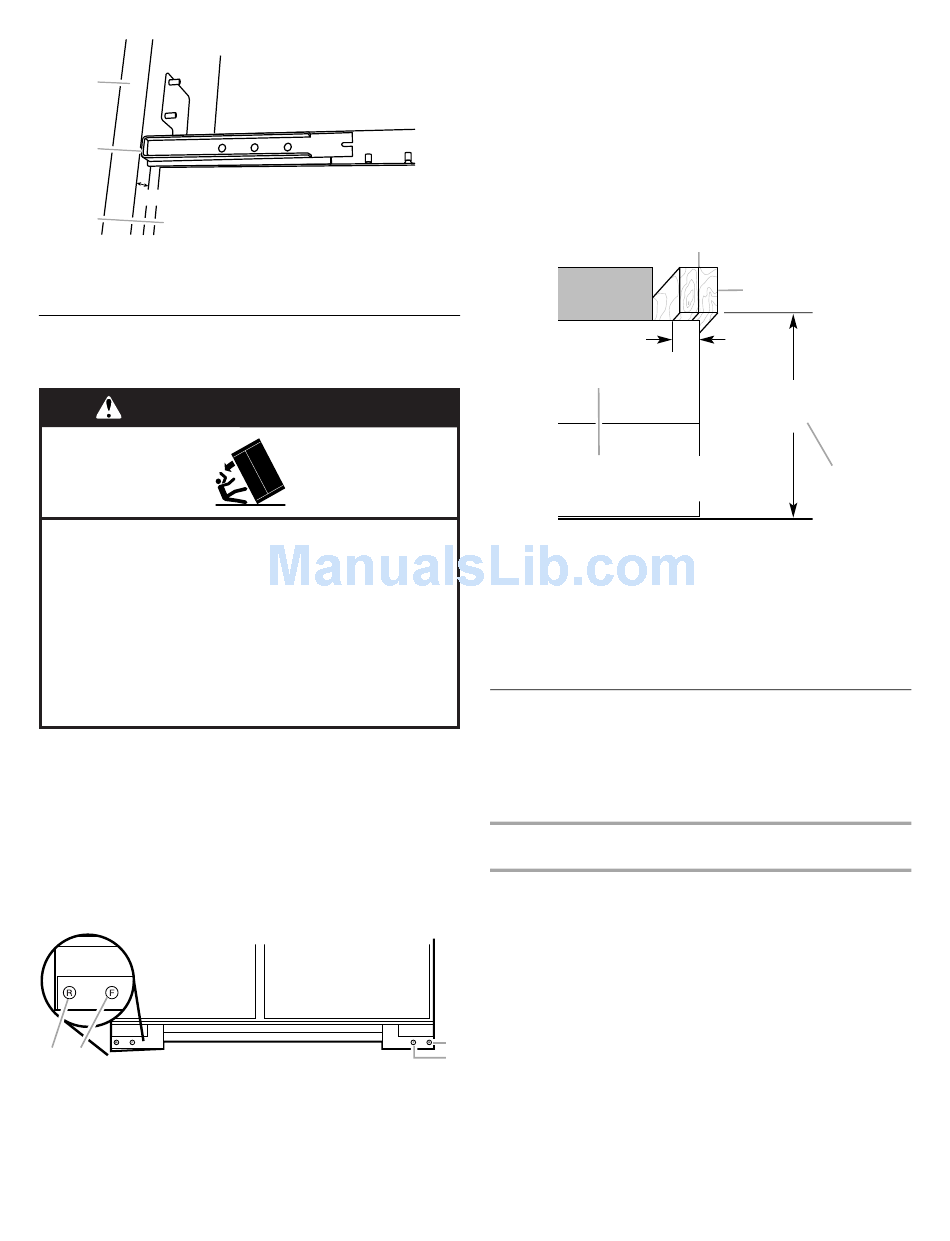

A. Placard ou mur adjacent
B. Cale d'installation
C. Avant du réfrigérateur
Réglage de l'aplomb et
alignement du réfrigérateur
AVERTISSEMENT
Risque de basculement
Le réfrigérateur est lourd au sommet et bascule
facilement lorsqu'il n'est pas complètement installé.
Garder les portes fermées avec un ruban adhésif
jusqu'à l'installation complète du réfrigérateur.
Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur.
Le non-respect de ces instructions peut causer un
décès ou une blessure grave.
IMPORTANT : Les quatre pieds de réglage de l'aplomb doivent
toucher le plancher pour supporter et stabiliser le poids total du
réfrigérateur. Les roulettes ne sont utilisées que pour le
déplacement du réfrigérateur, et non pas pour un soutien
permanent.
Après avoir déplacé le réfrigérateur jusqu'à sa position de service
finale :
1. Utiliser une clé à douille de ⁵⁄₁₆" pour faire tourner les boulons
de réglage de l'aplomb dans le sens horaire et déployer les
pieds vers le plancher (voir illustration). Les roulettes ne
doivent plus être en contact avec le plancher.
A B
A. Boulon de réglage de l'aplomb (arrière)
B. Boulon de réglage de l'aplomb (avant)
2. Ajuster les pieds de réglage de l'aplomb et établir l'aplomb du
réfrigérateur de gauche à droite et d'avant en arrière de façon
à ce qu'il soit d'aplomb et aligné avec les placards.
3. Poursuivre l'ajustement des pieds de nivellement jusqu'à ce
que le sommet du réfrigérateur soit en contact avec le bas du
soffite massif ou le bas des planches anti-basculement (si l'on
en utilise). Ne pas écraser le couvercle du compresseur.
IMPORTANT : Ajuster par petits à-coups pour éviter
d'endommager la garniture du placard et causer des
problèmes d'alignement de la porte ou d'insertion de la grille
supérieure. Pour éviter d'endommager le placard ou les pieds
de réglage de l'aplomb, ne pas appliquer sur les boulons un
couple supérieur à 50 lb/po (5,65 Nm). Les pieds de réglage
de l'aplomb peuvent être déployés à un maximum de 1¼"
(3,18 cm) au-dessous des roulettes.
2" (5 cm)
C
A. Deux planches de 2" x 4" x 32" (5 cm x 10 cm x 81 cm)
B. Fixer aux poteaux avec 6 vis n°8 x 3" (7,6 cm)
C. Couvercle du compresseur
D. Distance entre le bas de la planche antibasculement et le
plancher
4. Après avoir établi l'aplomb du réfrigérateur, utiliser une barre
ou un tasseau de niveau ou placer un niveau de 4 pi devant
l'emplacement d'installation du réfrigérateur et les placards
pour vérifier que le réfrigérateur est toujours en affleurement.
Installation du réfrigérateur et
des panneaux
IMPORTANT : Jenn-Air n'est pas responsable des opérations
d'enlèvement et de réinstallation des moulures ou panneaux de
bois décoratifs qui entraveraient l'accès au réfrigérateur lors d'une
intervention d'entretien ou de réparation.
Installation du panneau de remplissage de la grille
supérieure (installation standard uniquement)
IMPORTANT : Le panneau de la grille est suffisamment haut pour
permettre la circulation d'air nécessaire au bon rendement du
réfrigérateur. Le panneau de remplissage de la grille supérieure
dissimule le couvercle du compartiment supérieur, derrière la grille
supérieure. Si l'utilisateur choisit de modifier les dimensions
recommandées pour le panneau de la grille, le rendement de
l'appareil peut être compromis.
Modèles avec panneau de bois personnalisé
1. Dans le panneau de remplissage en bois personnalisé
(1" x largeur du panneau de la grille), percer un trou à
A
chaque côté.
B
REMARQUE : S'assurer que le trou est bien centré dans le
morceau de bois de 1" d'épaisseur.
2. À l'aide des vis à tête hexagonale fendue (fournies avec le
réfrigérateur), fixer un support en "L" à chaque extrémité du
panneau de remplissage en bois.
3. À l'aide des vis à tête hexagonale et bout plat (fournies avec le
réfrigérateur), fixer les supports en "L" aux platines de
montage de la grille supérieure.
A
B
84"
(213,4 cm)
D
¹¹⁄₁₆
" de
