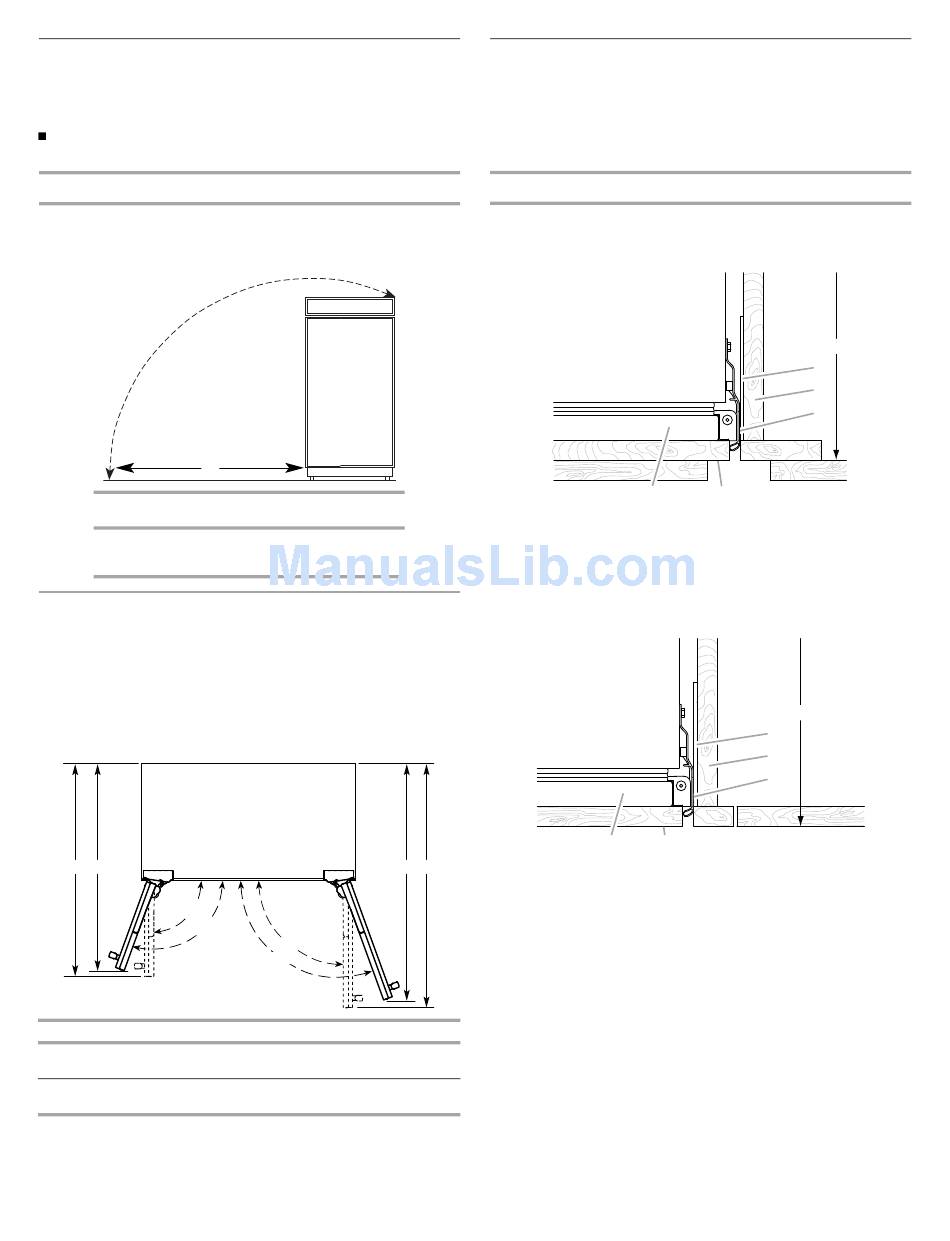

Arco de vuelco

Asegúrese que dispone de suficiente altura al techo para poner el
refrigerador en posición vertical cuando lo mueva a su ubicación
final.
Si se utiliza una plataforma rodante, se debe agregar la altura
de sus ruedas al arco de vuelco.
Arco de vuelco lateral
El arco de vuelco lateral varía dependiendo del ancho del modelo.
Use el cuadro siguiente para determinar el arco de vuelco lateral.
NOTA: Se vuelca sólo de costado.
A
Modelo Arco de vuelco A
42 91³⁄₈" (232,1 cm)
48 94³⁄₈" (239,7 cm)
Medidas de oscilación de
las puertas
La ubicación debe permitir que las puertas se abran a un mínimo
de 90°. Deje un espacio mínimo de 4¹⁄₂" (11,4 cm) entre el lado del
refrigerador y una pared de la esquina.
NOTA: Es posible que necesite más espacio si va a utilizar
paneles recubiertos de madera, manijas a la medida o manijas
extendidas.
A B
90˚
110˚
Modelo A B
42 40³⁄₄" 39³⁄₄"
(103,5 cm) (101,0 cm)
48 43¹⁄₄" 42"
(109,9 cm) (106,7 cm)
C D
90˚
110˚
C D
45³⁄₈"
46³⁄₄"
(115,3 cm) (118,8 cm)
48⁵⁄₈"
50¹⁄₄"
(123,5 cm) (127,6 cm)
Opciones para la instalación
del armario y los paneles
NOTA: Las imágenes que se muestran a continuación muestran
las opciones para la configuración de la instalación según la
profundidad específica de los armarios. No se muestran todas las
configuraciones posibles.
Profundidad del armario—25" (63,5 cm)
Armarios con marcos
Vista superior
A
A. Puerta del refrigerador
B. Panel de la puerta
C. Moldura lateral
Recuadro
Vista superior
A B
A. Puerta del refrigerador
B. Panel de la puerta
C. Moldura lateral
F
E
D
C
B
D. Armario adyacente
E. Relleno de nivelación
F. 25" (63,5 cm)
F
E
D
C
D. Armario adyacente
E. Relleno de nivelación
F. 25" (63,5 cm)
