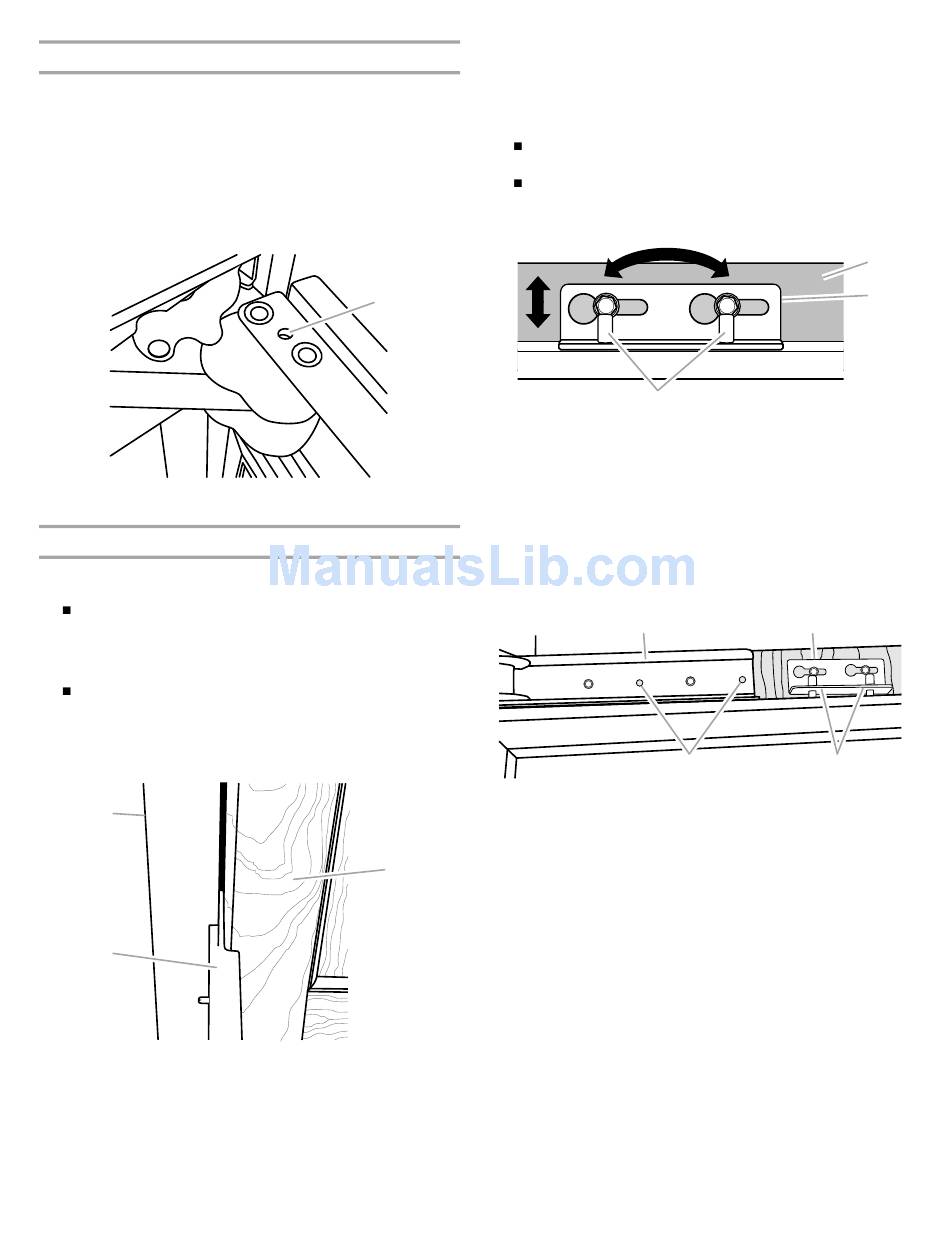

Cómo ajustar la oscilación de las puertas
Tal vez sea necesario ajustar la abertura de la puerta. Verifique
que la(s) puerta(s) del refrigerador se pueda(n) abrir con toda
libertad. Si la(s) puerta(s) se abre(n) demasiado, instale el pasador
para el tope de la puerta (provisto con el refrigerador).
1. Detenga la puerta abierta en un ángulo menor de 90°.
2. Inserte el pasador para el tope de la puerta en la bisagra
superior, en el orificio que se muestra.
3. Usando una llave hexagonal en L de ⁵⁄₃₂", apriete el pasador
del tope de la puerta.
A. Orificio del pasador del tope de la puerta
Complete la instalación del panel
1. Use el bloque de instalación para medir los espacios entre los
paneles y los armarios adyacentes.
Los paneles de madera recubiertos a la medida pueden
ser fabricados con un espacio de ³⁄₈" (0,95 cm) o ¹⁄₈"
(0,32 cm) entre el panel y los armarios, y un espacio de ¹⁄₈"
(0,32 cm) entre la(s) puerta(s) del refrigerador y del
congelador, y entre la(s) puerta(s) y la rejilla superior.
Todos los juegos de paneles que se compren necesitarán
tener un espacio de ³⁄₈" (0,95 cm) entre el panel y los
armarios, y un espacio de ¹⁄₈" (0,32 cm) entre la(s) puerta(s)
del congelador y la(s) del refrigerador, y entre la(s)
puerta(s) y la rejilla superior.
A
B
A. Armario adyacente
B. Bloque de instalación
C. Panel sobre la puerta
2. Ajuste el panel para lograr el espacio requerido, o para
alinearlo.
IMPORTANTE: Si se necesita algún ajuste, ajuste el panel y
no la puerta. Ajústelo de izquierda a derecha en el soporte de
montaje, antes de usar los pasadores para ajustar el panel
hacia arriba y hacia abajo o en ángulo.
Deslice el panel de un lado a otro en la ranura de la
bocallave.
Use una llave hexagonal en L de
los pasadores de ajuste, lo que permite que gire el panel
de la puerta.
A
3. Taladre previamente un orificio piloto en el panel de la puerta
con una broca de ³⁄₃₂", atravesando los orificios abiertos en las
bisagras superior e inferior.
4. Usando los tornillos de cabeza ranurada hexagonal (provistos
con el refrigerador), fije las bisagras superior e inferior a los
paneles de la puerta. Apriete por completo todos los tornillos
del panel de la puerta.
A. Bisagra superior
B. Soporte de montaje
5. Usando los tornillos de cabeza ranurada hexagonal (provistos
con el refrigerador) para cada lado, fije los paneles de la
C
puerta a las cubiertas de la puerta del lado de la bisagra.
6. Usando los tornillos Phillips de cabeza plana (provistos con el
refrigerador), instale la cubierta de la puerta del lado de la
manija.
7. Apriete por completo los tornillos fijando los soportes de
montaje, ubicados en la base de las puertas, a los paneles
recubiertos.
8. Vuelva a instalar la cubierta superior de la puerta y la cubierta
de la bisagra.
9. Encaje a presión la cubierta del pasador de ajuste (provista
con el refrigerador) en su lugar.
⁵⁄₃₂
" para levantar o bajar
C
A. Panel de la puerta
B. Soporte de montaje
C. Pasadores de ajuste
A B
C
C. Orificios para tornillos
D. Pasadores de ajuste
A
B
D
