KOBE CH9130SQB-1 Installation Instructions And Operation Manual

30/36/42/48" range hood
Hide thumbs Also See for CH9130SQB-1:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

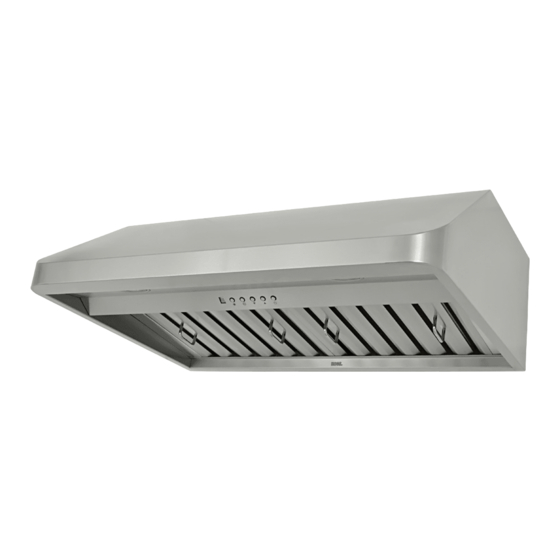

KOBE Brand Range Hood
Model No.
CH9130SQB-1 (30") / CH9136SQB-1 (36")
CH9142SQB-1 (42") / CH9148SQB-1 (48")
CH7730SQB-1 (30") / CH7736SQB-1 (36")
INSTALLATION INSTRUCTIONS
AND OPERATION MANUAL
