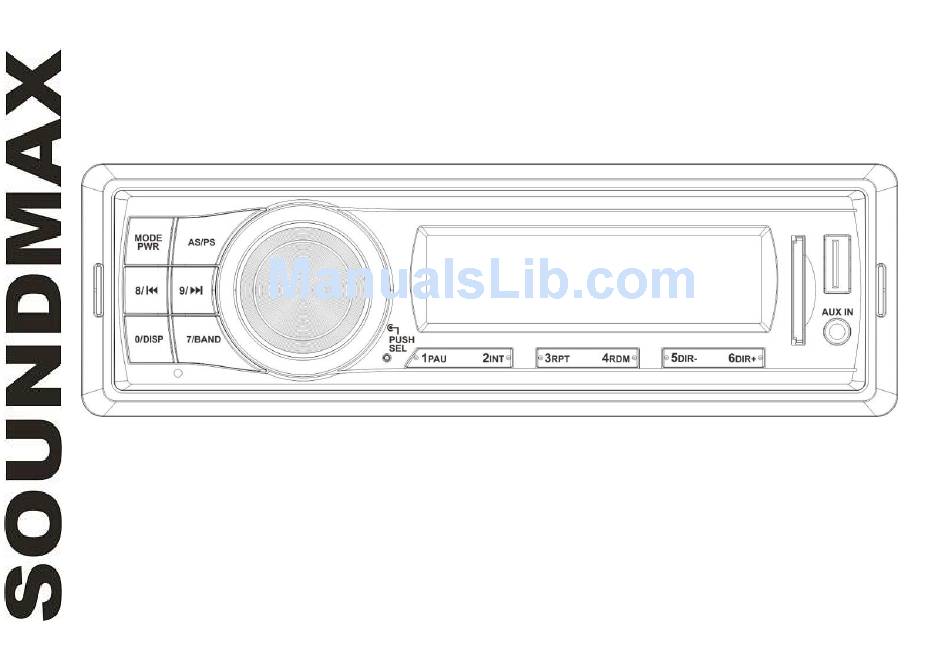

- Page 1 SM-CCR3047F USB/SD media player USB/SD -медиаплеер Instruction manual Руководство по эксплуатации...
-
Page 2: Table Of Contents
Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Table of contents TABLE OF CONTENTS ..............................2 IMPORTANT SAFEGUARDS ............................ -
Page 3: Important Safeguards
Important safeguards Read carefully through this manual to familiarize yourself with this high-quality sound system. The beginning of operation is the moment of the unit installation. Before use the device in winter it is recommended to heat up the passenger compartment during 20 seconds or to the operation temperature. Use the unit with the temperature that goes beyond the operation temperature greatly decreases the operation resource of the screen and other components of device and can result an outage. -
Page 4: Accessories
Accessories Receiver 1 pc Mounting parts: Hexagon nut 1 pc Mounting sleeve 1 pc Release keys 2 pcs Metal bar 1 pc Plain washer 1 pc Spring washer 1 pc Self-tapping screw 1 pc Screw 4 pc ISO-connector 2 pc Consumer information 1 pc Warranty card... -
Page 5: Installation/Connection
Installation/Connection General notes Choose the mounting location where the unit will not interfere with the normal driving function of the driver. Before finally installing the unit, connect the wiring and make sure that the unit works properly. Consult with your nearest dealer if installation requires the drilling of holes or other modifications of the vehicle. - Page 6 4. Make the necessary wire connections. Ensure the connections are correct. 5. Install the unit into the sleeve until the side locks are fixed. Dismantling the unit 1. Make sure the ignition is turned off, then disconnect the cable from the vehicle battery’s negative (-) terminal.
- Page 7 Connection diagram Notes: In spite of having any kinds of speaker system, must use 4 ohms impedance of speaker to reduce the distortion during high volume level. It is prohibited making the conductors of auto antenna and ground touch with each other.
- Page 8 Using the ISO Connector 1. If your car is equipped with the ISO connector, then connect the ISO connectors as illustrated. 2. For connections without the ISO connectors, check the wiring in the vehicle carefully before connecting, incorrect connection may cause serious damage to this unit. Cut the connector, connect the colored leads of the power cord to the car battery as shown in the table below for speaker and power cable connections.
-
Page 9: Control Elements

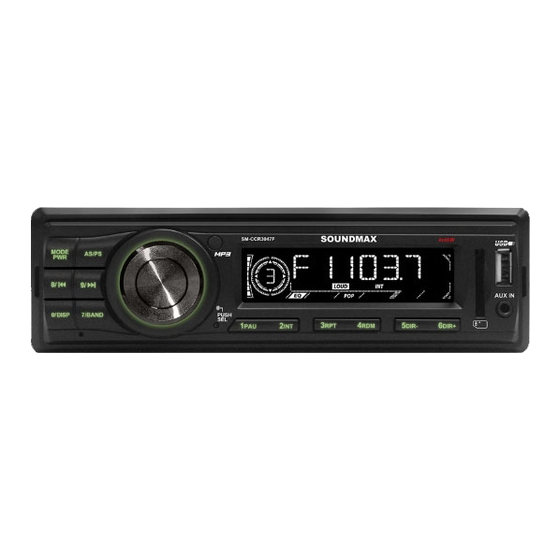

Control elements Front panel 1. MODE/PWR button 2. 8/ button 3. 9/ button 4. AS/PS button 5. SEL button/VOL regulator 6. Display 7. SD slot 8. USB port 9. AUX IN jack 10. 0/DISP button 11. 6 DIR+ button 12. 5 DIR- button 13. -
Page 10: General Operations
LCD layout 1, 3. Audio format indicators 2. CLASSIC equalizer mode 4. Loudness indicator 5. POP equalizer mode 6. Local station indicator 7. ROCK equalizer mode 8. Intro playback indicator 9. Random playback indicator 10. USB connection indicator 11. Repeat playback indicator 12. - Page 11 Mode selection Press MODE/PWR button to choose a sound source: RADIO => USB => Memory card => AUX. USB and memory card modes are available only when the storage is connected to this unit. Clock adjustment Press and hold 0/DISP button to go to clock adjustment mode. Hour digits will blink. Rotate VOLUME regulator to adjust hours.
-
Page 12: Radio Operations
Radio operations Band selection Press repeatedly 7/BAND button to select your desired radio band in radio mode: FM1, FM2, FM3. Each band can store up to 6 preset stations, for the total of 18 preset memory stations. Tuning Auto tuning: Press 8/ or 9/ button;... -
Page 13: Usb/Sd Operations
USB/SD operations SD card slot Carefully insert the SD card into the card slot on the front panel. Unit starts playback automatically. To disconnect the memory card, press it until a click, and then carefully pull it out from the slot. USB port Carefully connect a USB driver to the USB jack on the front panel. - Page 14 Random When 4 RDM button is pressed, each track on the storage is played in random instead of normal order. RDM indicator will be displayed. To cancel Random mode, press 4 RDM button again. Folder selection Press 5 DIR- button to select previous folder. Press 6 DIR+ button to select next folder. Track selection by number Press AS/PS to go to track search mode.
-
Page 15: Troubleshooting Guide
Troubleshooting guide Below is a table describing simple measures that can help you eliminate most problems likely to emerge when this unit is in use. If below measures do not help, turn to a service center or to the nearest dealer. Symptom Cause Solution... -
Page 16: Specification
Specifications General Power supply 12 V DC Current consumption <5 A Maximum power output 4 x 45 W Unit dimensions 178 x 50 x 97 mm Gross/Net weight 0.59 kg/0.36 kg FM stereo radio Frequency range 87.5 - 108.0 MHz I.F. -
Page 17: Содержание
Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Для обеспечения безопасности рекомендуется тщательно изучить настоящее руководство перед подключением, эксплуатацией и/или регулировкой изделия, и сохраняйте руководство для использования в будущем. Содержание СОДЕРЖАНИЕ ..................................17 МЕРЫ ПРЕДОСТОРОЖНОСТИ ............................18 КОМПЛЕКТ ПОСТАВКИ ..............................19 УСТАНОВКА/ПОДКЛЮЧЕНИЕ... -
Page 18: Меры Предосторожности
Меры предосторожности Тщательно изучите настоящую инструкцию, чтобы ознакомиться с устройством. Началом эксплуатации устройства считается момент его установки в автомобиль. Перед началом использования устройства в зимний период рекомендуется прогреть салон автомобиля в течение 20 минут или до достижения эксплуатационного диапазона температуры устройства. Использование... -
Page 19: Комплект Поставки
Комплект поставки 1. Ресивер 1 шт 2. Детали для установки: Шестигранная гайка 1 шт Кожух 1 шт Ключи-съемники 2 шт Металлическая пластина 1 шт Пружинная шайба 1 шт Плоская шайба 1 шт Винт-саморез 1 шт Винт 4 шт 3. ISO-коннектор 2 шт... -
Page 20: Установка/Подключение
Установка/Подключение Общая информация Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все соединения выполнены верно, а устройство и система работают правильно. Для обеспечения правильной установки устройства используйте только те детали, которые входят в комплект. Использование других приспособлений может привести к появлению сбоев в его работе. Если... - Page 21 1. Установите монтажный кожух в приборную панель автомобиля, убедитесь, что он установлен правильной стороной и нет препятствий (провода, элементы приборной панели) для установки магнитолы. 2. После установки монтажного кожуха в приборную панель отогните на нем металлические язычки, соответствующие толщине приборной панели. Это позволит закрепить кожух на месте. 3.
- Page 22 Схема подключения Примечания: Независимо от вида динамиков следует использовать динамики с сопротивлением, равным 4 Ом, для уменьшения искажений при повышенной громкости. Запрещается соединять провода авто антенны и заземления между собой.
- Page 23 Использование разъема ISO Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано на рисунке. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением, неправильное подключение может привести к повреждениям изделия. Обрежьте разъем, подключите головки разъема к шнуру питания батареи в...
-
Page 24: Элементы Управления
Элементы управления Передняя панель 1. Кнопка MODE/PWR 2. Кнопка 8/ button 3. Кнопка 9/ button 4. Кнопка AS/PS button 5. Кнопка /регулятор 6. Дисплей 7. Отверстие для карты SD 8. USB-порт 9. Разъем AUX IN 10. Кнопка 0/DISP 11. Кнопка 6 DIR+ 12. -
Page 25: Общие Операции
LCD дисплей 1, 3. Индикатор формата аудио 2. Режим эквалайзера CLASSIC 4. Индикатор громкости 5. Режим эквалайзера POP 6. Режим локальных радиостанций 7. Режим эквалайзера ROCK 8. Индикатор режима предпрослушивания 9. Индикатор режима воспроизведения в произвольном порядке 10. Индикатор подсоединения USB-носителя 11. - Page 26 STEREO/MONO => LOC (местные радиостанции) => VOL (уровень звука). Вращайте регулятор VOLUME, чтобы отрегулировать уровень низких, высоких частот или баланс между динамиками. Примечание: При включенном эквалайзере регулирование высоких и низких частот невозможно. Внимание: Каждая настройка отображается на дисплее в течение нескольких секунд. Если в течение этого...
-
Page 27: Операции С Радио
Начало работы с устройством, после его подключения. Кнопки устройства не работают. На дисплее отображается символ ошибки. Вход AUX Разъем AUX предназначен для подключения внешнего аудиоустройства с целью усиления звука. В случае правильного подключения аудиосигнал от внешнего источника будет транслироваться через акустику... - Page 28 Сохранение и вызов радиостанций На панели устройства есть кнопки с цифрами (от 1 до 6), с помощью которых Вы можете сохранять и включать радиостанции в каждом диапазоне. Выберите нужную радиостанцию, затем нажмите и удерживайте кнопку с цифрой. Станция будет сохранена в памяти устройства под этой цифрой. Для вызова...
-
Page 29: Операции С Usb/Картами Памяти Sd
Операции с USB/картами памяти SD Загрузка карт памяти SD Вставьте SD-карту в соответствующий слот, расположенный на передней панели. Начнется воспроизведение первого трека. Для отсоединения карты памяти нажмите на нее до щелчка, затем извлеките карту из слота. USB-порт Вставьте USB-носитель в USB порт, расположенный на передней панели. Автоматически начнется воспроизведение... - Page 30 Повтор Нажмите кнопку 3 RPT, активируется режим повтора воспроизведения текущего трека. На дисплее отобразится индикатор повторного воспроизведения RPT. Нажмите эту кнопку еще раз, чтобы вернуться в режим нормального воспроизведения. Воспроизведение в произвольном порядке Нажмите кнопку 4 RDM, активируется режим воспроизведения треков в произвольном порядке. На дисплее...
-
Page 31: Руководство По Устранению Неисправностей
Руководство по устранению неисправностей Ниже приводится таблица, в которой описаны простые проверки, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру. Неисправность Причина Решение... -
Page 32: Технические Характеристики
Технические характеристики Общие Источник питания 12 В, постоянный ток Потребляемый ток Не более 5 А Максимальная выходная мощность 4 х 45 Вт Размеры 178 x 50 x 97 мм Вес брутто/нетто 0,68 кг/0,465 кг Стерео FM радио Частотный диапазон 87,5 – 108,0 МГц Промежуточная...
