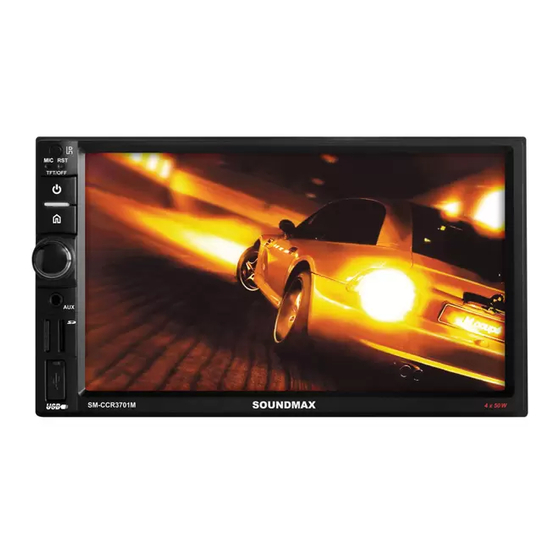

SoundMax SM-CCR3701M Instruction Manual

2 din multimedia receiver with 7” tft touch screen display, tv tuner and bluetooth
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

SM-CCR3701M
Мультимедийный ресивер 2 DIN с 7" сенсорным TFT-дисплеем, ТВ-тюнером и
Руководство по эксплуатации
Bluetooth
2 DIN Multimedia receiver with 7" TFT touch screen display, TV tuner and
Instruction manual
Bluetooth

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SM-CCR3701M and is the answer not in the manual?

Questions and answers

Related Manuals for SoundMax SM-CCR3701M

Summary of Contents for SoundMax SM-CCR3701M

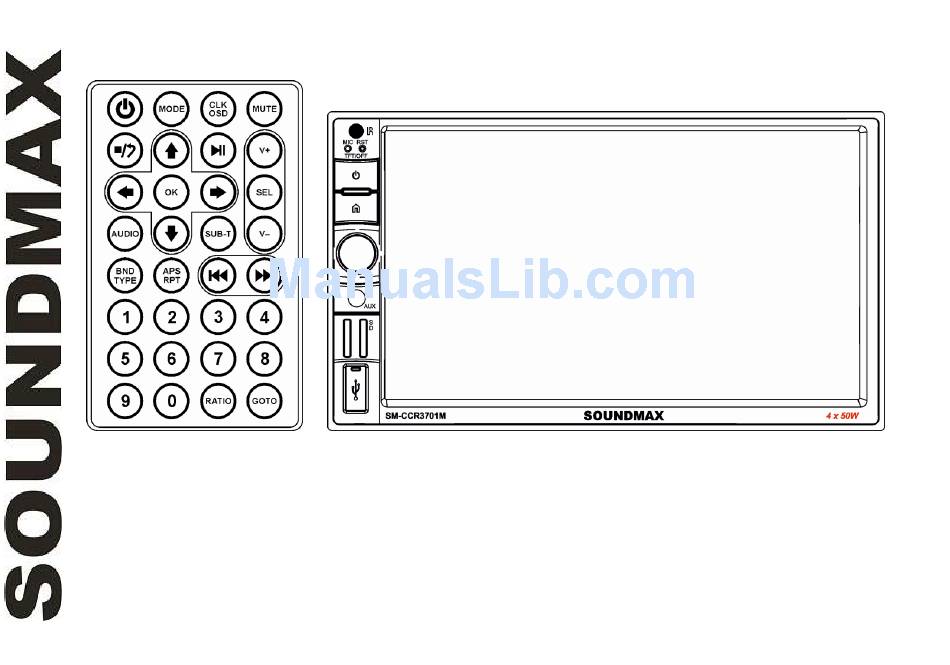

  • Page 1 SM-CCR3701M Мультимедийный ресивер 2 DIN с 7” сенсорным TFT-дисплеем, ТВ-тюнером и Руководство по эксплуатации Bluetooth 2 DIN Multimedia receiver with 7” TFT touch screen display, TV tuner and Instruction manual Bluetooth...

  • Page 2: Table Of Contents

    Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Table of contents Safety Precautions...................... Installation....................

  • Page 3: Installation

    Important safeguards • Read carefully through the manual to familiarize yourself with this unit. • Keep this manual handy as a reference for operating procedures and precautions. Do not allow persons who have not read through this manual to use this unit. •...
  • Page 4 Accessories 1. Media player 1 pc 2. Remote controller 1 pc 3. ISO connector 1 pc 4. Mounting parts: Mounting bracket 2 pcs Steel bar 1 pc Screw B 5x20 1 pc Nut M5 1 pc Flat washer 2 pcs Spring washer 2 pcs Bolt M5...

  • Page 5: Installation

    Installation/Connections Choose the mounting location where the unit will not interfere with the normal driving function of the driver. Before finally installing the unit, connect the wiring and make sure that the unit works properly. Consult with your nearest dealer if installation requires the drilling of holes or other modifications of the vehicle.
  • Page 6 Mounting • Connect the cable set and the antenna to the vehicle’s electronics corresponding to the connection table (see farther). • Attach the mounting racks to the sides and to the back of the unit, and fix them with the screws. •...
  • Page 7 Connection diagram...
  • Page 8 Using the ISO Connector 1. If your car is equipped with the ISO connector, then connect the ISO connectors as illustrated. 2. For connections without the ISO connectors, check the wiring in the vehicle carefully before connecting, incorrect connection may cause serious damage to this unit.

  • Page 9: Parking Wire Connection

    Parking wire connection If Parking cable is connected to hand brake switch, the video display of the TFT monitor will be controlled by driving status, system setup and input video sources. When the car is moving ahead, if the video disc is played, the screen shows a warning message.

  • Page 10: Panel Controls

    Panel controls Front panel 1. IR sensor 2. Microphone 3. Reset button (hole) 4. POWER button 5. HOME button 6. VOLUME knob/ Select button 7. AUX input 8. Unavailable 9. SD card slot 10. USB slot 11. Display...
  • Page 11 Remote controller 1. Power On/off 2. Mode Switch Button 3. Stop Playback 4. Navigation Up 5. Navigation Left 6. Enter Button 7. Change The Audio Output Method 8. Navigation Down 9. Band/Select Type 10. Auto Preset Scan/Repeat Play 11. Tuning/Music Selection (numeric key) 12.
  • Page 12 Changing the battery 1. Press the catch and at the same time pull out the battery tray (pic. 1). 2. Insert the 1 lithium battery, type CR2025 (3V) battery with the stamped (+) mark facing upward. Insert the battery tray into the remote controller (pic.2).

  • Page 13: General Operations

    General operations Touch screen Due to the touch screen, you can fulfill most functions not only by pressing buttons but also by touching the options you need. Turning the unit on/off Press the POWER Button to turn the unit on. When the unit is on, press the POWER Button once to turn the TFT off.
  • Page 14 • Balance: Press SEL Button on the RC until the display shows “BAL”, then use the VOL +/- Button to adjust the balance between the left & right speakers. • Fader: Press SEL Button on the RC until the display shows “FAD”, then use the VOL +/- Button to adjust the balance between the front &...
  • Page 15 Subwoofer The Subwoofer Output is on the wire harness. (Refer to Wiring Diagram) This output is designet for connecting up to 2 subwoofers to the unit. Follow the amplifier’s installation instructions. You can turn the subwoofer on/off by pressing the icon in the main menu. Rear view camera function The rear view camera input is on the back of the unit.
  • Page 16 Bluetooth PAIRING At BT mode, search bluetooth device by the phone and “BT CAR STEREO” will appear in your phone. Input “0000” as password to establish connection. DIAL PAD Touch the dial pad to dial the number you would like to call. Touch the CALL (green) button to send the number.
  • Page 17 Touch the RECEIVED CALLS button, the received calls will be displayed. There will be up/down arrows displayed for you to view them one by one. VIEW MISSED CALLS Touch the MISSED CALLS button, the missed calls will be displayed. There will be up/down arrows displayed for you to view them one by one.

  • Page 18: Radio Operation

    Radio operations Band select In Radio mode press the BAND button onscreen to choose among the five radio bands - three FM Bands (FM1, FM2, and FM3) and two AM Bands (AM1, and AM2). Each of the five bands can store up to six preset stations, for a total of 30 preset memory stations.
  • Page 19 Local radio station search In radio mode, touch the LIST button and then the LOC button to select local or distance reception. LOC ON means that only local stations are received; LOC OFF means that both local and distant stations with weak and strong signal are received.

  • Page 20: Tv Tuner Operations

    PTY (Program Type) Press LIST button to show the function list; tap PTY to select PTY ON or PTY OFF. When PTY is selected, the radio starts to search corresponding PTY information, and stops if the corresponding PTY information is detected.

  • Page 21: Usb/Sd Operation

    AUDIO To switch the audio system, tap the AUDIO button on the right of the screen. The sequence will be shown as follows: SECAM BG => SECAM DK ENTER When TV is playing, tap the screen anytime to come back to the TV menu. Press ENTER to resume playing. USB/SD operations USB/SD/MMC notes USB format supports 1.1.
  • Page 22 HOME button Press the HOME button during playback in order to see the full list of files along with file types. All the file names are displayed for your easy reference. Select the desired file types and file names by tapping on the screen.

  • Page 23: Steering Wheel Control

    During playback, you can adjust other settings including random/repeat play, and sub-title/audio channel, etc, by tapping on the menu list on the button of the screen. During video playback, tap the screen once and the menu list will show up. Steering wheel control (SWC) Refer to the wiring diagram for connection.

  • Page 24: Smartphone Mirroring By Hdmi

    Smartphone mirroring by HDMI This unit is equipped with an HDMI input for connection with smartphones, DVBT-2 receivers, media players and any devices with HDMI output. CONNECTION WITH ANDROID PHONE (MHL) Connect any Android phone with MHL (Mobile High Definition Link) support. You need to have an MHL adaptor (not included).
  • Page 25 Butterfly, Butterfly S, Droid DNA, One, One XL, One X+, One X, One S, EVO, Raider, Velocity, Vivid, Rezound, Amaze, Sensation XE, JetStream, Sensation 4G, EVO View 4G, EVO 3D, Sensation, Flyer. Optimus GJ, Optimus G, Optimus 4X HD, Optimus LTE II, Optimus LTE Tag, Optimus 3D Max, Optimus Vu, Spectrum, Prada, Nitro HD.

  • Page 26: Troubleshooting Guide

    Troubleshooting guide Below is a table describing simple measures that can help you eliminate most problems likely to emerge when this unit is in use. If below measures do not help, turn to a service center or to the nearest dealer. Symptom Cause/Solution No Power...

  • Page 27: Specifications

    Specifications General Power supply: 12 V DC Maximum power output: 4 x 50 W Dimensions/Net weight 178 x 138 x 100 mm/1.7 kg Mounting angle 0 to +/-30 Working temperature range С - +60 С Display Display 7” TFT Resolution: 800 (RGB) x 480 Aspect ratio: 16:9...
  • Page 28 Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Для обеспечения безопасности рекомендуется тщательно изучить настоящее руководство перед подключением, эксплуатацией и/или регулировкой изделия, и сохраняйте руководство для использования в будущем. Содержание СОДЕРЖАНИЕ ..................................28 МЕРЫ ПРЕДОСТОРОЖНОСТИ ............................29 КОМПЛЕКТ ПОСТАВКИ ..............................31 УСТАНОВКА/ПОДКЛЮЧЕНИЕ...

  • Page 29: Меры Предосторожности

    Меры предосторожности • Внимательно изучите данное руководство, чтобы ознакомиться с устройством. • Держите данное руководство под рукой в качестве справочника по правилам эксплуатации и мерам предосторожности. Не допускайте к использованию устройства посторонних лиц, не ознакомившихся и не усвоивших данные инструкции по эксплуатации. •...
  • Page 30 • Убедитесь, что источник питания и антенна отключены, если Вы не будете пользоваться устройством в течение длительного времени или во время грозы. • Убедитесь, что источник питания отключен, если обнаружена неправильная работа устройства, устройство издает нехарактерные звуки, запах, выделяет дым или внутрь его попала жидкость. В этих случаях...

  • Page 31: Комплект Поставки

    Комплект поставки 1. Ресивер 1 шт 2. Пульт дистанционного управления 1 шт 3. ISO-коннектор 1 шт 4. Детали для установки: Монтажная скоба 2 шт Металлическая пластина 1 шт Винт M5х20 1 шт Гайка M5 1 шт Плоская шайба 2 шт Пружинная...

  • Page 32: Установка/Подключение

    Установка/Подключение Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все соединения выполнены верно, а устройство и система работают правильно. Для обеспечения правильной установки устройства используйте только те детали, которые входят в комплект. Использование других приспособлений может привести к появлению сбоев в его работе. Если...
  • Page 33 Установка устройства в приборную панель • Подсоедините аудио-видеоконнектор к соответствующему разъему на задней панели устройства в соответствии со схемой электрических подключений (см. далее). • Прикрепите крепежные скобы к боковым панелям и задней панели устройства с помощью винтов . • Вставьте устройство в слот до упора. •...
  • Page 34 Схема подключения...
  • Page 35 Использование разъема ISO Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано на рисунке. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением, неправильное подключение может привести к повреждениям изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру питания батареи...
  • Page 36 Подключение парковочного провода Если парковочный провод подсоединен к ручному тормозу, наличие видеоизображения на дисплее будет зависеть от движения автомобиля, настроек системы и подключенных источников видео. При движении автомобиля вперед при воспроизведении видеодиска на дисплее отобразится предупредительная надпись “ATTENTION!! You cannot use this function while driving”...

  • Page 37: Элементы Управления

    Элементы управления Передняя панель 1. ИК датчик 2. Микрофон 3. Кнопка (отверстие) Reset 4. Кнопка POWER 5. Кнопка HOME 6. Регулятор VOLUME/ Кнопка SELECT 7. Вход AUX 8. Элемент недоступен 9. Слот для карты памяти SD 10. USB-порт 11. Экран...
  • Page 38 Пульт дистанционного управления (ПДУ) 1. Кнопка POWER 2. Кнопка Mode Switch 3. Кнопка Stop Playback 4. Кнопка Вверх 5. Кнопка Влево 6. Кнопка Enter 7. Кнопка AUDIO 8. Кнопка Вниз 9. Кнопка BND/TYPE 10. Кнопка APS/RPT 11. Кнопка с цифрами 12.
  • Page 39 Замена батарей 1. Откройте отсек для батарей в направлении, указанном стрелкой. 2. Замените старую батарею на новую (CR 2025 3V), соблюдая полярность. Установите отсек для батарей в корпус пульта. Примечание: Не позволяйте детям играть с батареями. Неправильное использование батарей может стать причиной перегрева и разрушения корпуса, что в свою...

  • Page 40: Общие Операции

    Общие операции Сенсорный дисплей Данное устройство оснащено сенсорным дисплеем, позволяющим выполнять многие операции путем прикосновения к сенсорным кнопкам дисплея. Включение/выключение Нажмите кнопку POWER, чтобы включить устройство. Когда устройство включено, нажмите на кнопку POWER, чтобы выключить дисплей. В это время видеосигнал будет поступать на видеовыход и выводиться...
  • Page 41 • Баланс: Нажимайте кнопку SEL до тех пор, пока на дисплее не отобразится надпись “BAL”, С помощью кнопок VOL +/- настройте баланс звука между правыми и левыми динамиками. • Fader: Нажимайте кнопку SEL до тех пор, пока на дисплее не отобразится надпись “FAD”. С помощью кнопок...
  • Page 42 Сабвуфер Выход для сабвуфера расположен на задней панели устройства. (см. схему подключения). Он рассчитан на подключение до 2х сабвуферов. При установке руководствуйтесь инструкцией к сабвуферу. Нажмите и держите кнопку BND/NP/SUB, чтобы включить/выключить эту функцию. Также Вы можете включить её, нажав на иконку в меню “EQ“. Камера...

  • Page 43: Операции С Радио

    Отклонить вызов Нажмите кнопку REJECT (красную) для прекращения звонка или отмены входящего вызова. Возврат к пользовательскому интерфейсу Нажмите кнопку со стрелкой в правом верхнем углу экрана для возврата к интерфейсу пользователя. Операции с радио Выбор диапазона Нажмите на значок BAND на дисплее, чтобы выбрать один из пяти диапазонов - трёх FM (FM1, FM2, and FM3) и...
  • Page 44 Mono/Stereo Для включения/отключения режима стерео в режиме радио нажмите на кнопку ST на сенсорном дисплее. Линия связи Чтобы переключаться межу локальными и удалёнными станциями, нажмите кнопку LOC в режиме радио на сенсорном дисплее. Управление RDS (опционально) AF, TA, PTY являются функциями RDS. Они доступны лишь в некоторых странах. Если в Вашем регионе RDS недоступен, данные...
  • Page 45 Выбор сохранённых каналов Нажимайте кнопки курсора (вверх и вниз), чтобы переключать каналы. Также Вы можете перейти к нужному каналу, набрав его номер с помощью цифровых кнопок на ПДУ. Настройка Чтобы переключаться между режимами ТВ, нажимайте на кнопку SYSTEM на сенсорном дисплее : PAL M =>...
  • Page 46 также неисправных USB-носителей может вызвать механические или термические изменения элементов конструкции данного устройства, а также выход из строя внутренних элементов защиты USB-порта. Такие повреждения не являются гарантийным случаем. Внимание: использование внешних USB-устройств, содержащих файлы с расширением BIN в корневой директории, может привести к сбоям в работе устройства или к повреждению программного обеспечения.
  • Page 47 Выбор трека Во время воспроизведения нажмите кнопку на ПДУ или дисплее, чтобы перейти к предыдущему треку. Нажмите кнопку на ПДУ или дисплее, чтобы перейти к следующему треку. Перемотка вперёд/назад Нажмите и держите значки перемотки на сенсорном дисплее во время воспроизведения. Чтобы вернуться...
  • Page 48 Повторите процедуру для остальных функций. В конце нажмите “Ввод” для завершения настройки. Теперь вы можете управлять выбранными функциями при помощи руля. Передача данных через HDMI Устройство оснащено входом HDMI для соединения со смартфонами, DVBT-2 ресиверами, медиаплеерами и другими устройствами, имеющими выход HDMI. СОЕДИНЕНИЕ...

  • Page 49: Чистка И Уход

    Список смартфонов на платформе Android с поддержкой MHL На время выпуска устройства функция MHL поддерживается в следующих моделях смартфонов крупнейших производителей (если Вы не нашли свой телефон в списке, изучите его технические спецификации на предмет поддержки MHL): SAMSUNG Galaxy Note 3, Galaxy Tab 3 8”, 10.1”, Galaxy S4, S4 Active, S4 Zoom, Galaxy Mega 6.3/5.8 Galaxy Note 8, Galaxy Express, Galaxy Note II, Galaxy S III, Galaxy Nexus 2, Galaxy Note 5.3”, Captivate Glide, Epic 4G Touch, Galaxy S II Butterfly, Butterfly S, Droid DNA, One, One XL,...

  • Page 50: Руководство По Устранению Неисправностей

    Руководство по устранению неисправностей Ниже приводится таблица, в которой описаны простые проверки, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему автодилеру. Неисправность Причина Решение...

  • Page 51: Технические Характеристики

    Радиоприемник Кабель антенны не подключен к Подключите к устройству кабель антенны. не работает устройству. Технические характеристики Общие Источник питания 12 В постоянного тока Максимальная выходная мощность 4 х 50 Вт Размеры устройства/Вес нетто 178 х 138 х 100 мм/1,7 кг Угол...
  • Page 52 Поддержка носителей USB/micro SD Поддержка форматов MP3/WMA/OGG/AAC/RMVB/FLV/TS/TP/M2TS/AVI/ MPEG4/MOV/MKV/MPG/VOB/PMP/RM(DivX/XviD) Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные значения. Произведено: Шеньжень Нека Электроникс Компани Лимитед Флоор 4-5, Блок 7, Да Ванг Индастриал Зон, Пинг Ху, Лонгганг, Шэньчжэнь, Китай Под...
