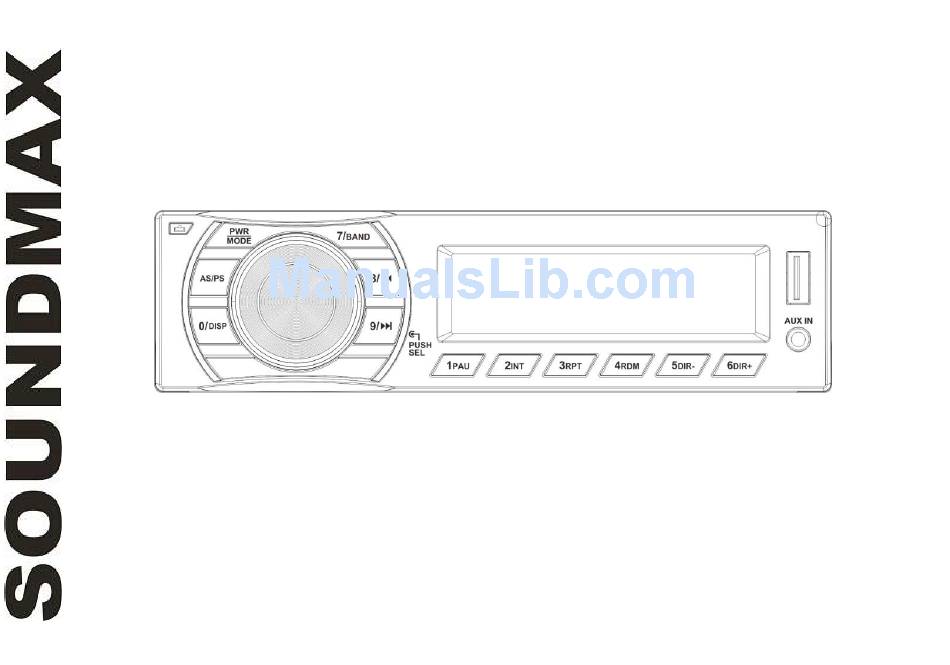

- Page 1 SM-CCR3045 USB/SD media player USB/SD-медиаплеер Instruction manual Руководство по эксплуатации...
-
Page 2: Table Of Contents
Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Table of contents TABLE OF CONTENTS ..............................2 IMPORTANT SAFEGUARDS ............................ -
Page 3: Important Safeguards
Important safeguards Read carefully through this manual to familiarize yourself with this high-quality sound system. The beginning of operation is the moment of the unit installation. Before use the device in winter it is recommended to heat up the passenger compartment during 20 seconds or to the operation temperature. Use the unit with the temperature that goes beyond the operation temperature greatly decreases the operation resource of the screen and other components of device and can result an outage. -
Page 4: Accessories
Accessories Receiver 1 pc Front panel 1 pc Carrying case 1 pc Connector 2 pcs Mounting parts: Hexagon nut 1 pc Mounting sleeve 1 pc Release keys 2 pcs Metal bar 1 pc Outer trim frame 1 pc Plain washer 1 pc Spring washer 1 pc... -
Page 5: Installation/Connection
Installation/Connection General notes Choose the mounting location where the unit will not interfere with the normal driving function of the driver. Before finally installing the unit, connect the wiring and make sure that the unit works properly. Consult with your nearest dealer if installation requires the drilling of holes or other modifications of the vehicle. - Page 6 Trim frame installation To install the trim frame, press it to the unit body and push it to fix it in place. This should be done before installing the front panel; otherwise you are not able to install the trim frame. When the trim frame being installed, the side with the groove should face down and fixed first.
- Page 7 Installing the front panel Insert the right side of the panel then, and insert the left side. Lift the upper part of the panel and press it until a click to close the panel. Press OPEN button to detach the panel. When the front panel is flipped-down, lift it to a little angle from horizontal position, then push the panel leftwards to release the right part.
- Page 8 Connection diagram Notes: In spite of having any kinds of speaker system, must use 4 ohms impedance of speaker to reduce the distortion during high volume level. It is prohibited making the conductors of auto antenna and ground touch with each other.
- Page 9 Using the ISO Connector 1. If your car is equipped with the ISO connector, then connect the ISO connectors as illustrated. 2. For connections without the ISO connectors, check the wiring in the vehicle carefully before connecting, incorrect connection may cause serious damage to this unit. Cut the connector, connect the colored leads of the power cord to the car battery as shown in the colour code table below for speaker and power cable connections.
-
Page 10: Control Elements
Control elements Front panel 1. OPEN ( button 2. AS/PS button 3. PWR/MODE button 4. SELECT button/VOLUME regulator 5. 7/BAND button 6. 8/ button 7. 0/DSP button 8. Display 9. USB port 10. AUX in jack 11. 6 DIR+ button 12. - Page 11 Inner panel Press OPEN button on the front panel to detach it. 18. RESET button (hole) 19. SD card slot Pressing RESET hole will erase the clock setting and stored stations. LCD layout 1, 3. Audio format indicators 2. CLASSIC equalizer mode 4.
-
Page 12: General Operations
General operations Power button Press PWR button on the panel to switch the unit on. Press and hold this button to switch the unit off. Volume control Rotate VOLUME regulator to adjust volume level. Audio settings adjustment Press SELECT button shortly and repeatedly to select an option: BAS (bass) => TRE (treble) => BAL (balance) =>... -
Page 13: Radio Operations
AUX in jack AUX-in jack is intended for connecting external audio equipment to amplify the sound. If connection is made correctly, the audio signal from the external source will be translated through the acoustics of the head unit. This enables to adjust the volume and quality of the sounding. For example, you can connect an MP3-player to listen to tracks using the car acoustic system. - Page 14 Mono/Stereo control (in FM radio mode) Press repeatedly SELECT button until the display shows STEREO (MONO). Rotate VOLUME regulator to select between STEREO or MONO. STEREO means stereo reception of the signal; MONO means mono reception mode. Improvement of reception of distant stations can be done by selecting mono mode, which may cut down some reception noise.
-
Page 15: Usb/Sd Operations
USB/SD operations SD card slot Detach the front panel. Carefully insert the SD card into the card slot on the inner panel. Attach the panel. Unit starts playback automatically. To disconnect the memory card, press it until a click, and then carefully pull it out from the slot. - Page 16 Repeat playback When 3 RPT button is pressed, playback of the selected track will be continually repeated until the track repeat mode is cancelled by pressing 3 RPT button again. Random When 4 RDM button is pressed, each track on the storage is played in random instead of normal order. To cancel Random mode, press 4 RDM button again.
-
Page 17: Troubleshooting Guide
Troubleshooting guide Below is a table describing simple measures that can help you eliminate most problems likely to emerge when this unit is in use. If below measures do not help, turn to a service center or to the nearest dealer. Symptom Cause Solution... -
Page 18: Specification
Specification General Power supply 12 V DC Current consumption <5 A Maximum power output 4 x 45 W Dimensions/Net weight 178 x 50 x 97 mm/0.53 kg FM stereo radio Frequency range 87.5 - 108.0 MHz I.F. Frequency 10.7 MHz Preset stations Player Supported storages... -
Page 19: Содержание
Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Для обеспечения безопасности рекомендуется тщательно изучить настоящее руководство перед подключением, эксплуатацией и/или регулировкой изделия, и сохраняйте руководство для использования в будущем. Содержание СОДЕРЖАНИЕ ..................................19 МЕРЫ ПРЕДОСТОРОЖНОСТИ ............................20 КОМПЛЕКТ ПОСТАВКИ ..............................21 УСТАНОВКА/ПОДКЛЮЧЕНИЕ... -
Page 20: Меры Предосторожности
Меры предосторожности Тщательно изучите настоящую инструкцию, чтобы ознакомиться с устройством. Началом эксплуатации устройства считается момент его установки в автомобиль. Перед началом использования устройства в зимний период рекомендуется прогреть салон автомобиля в течение 20 минут или до достижения эксплуатационного диапазона температуры устройства. Использование... -
Page 21: Комплект Поставки
Комплект поставки 1. Ресивер 1 шт 2. Передняя панель 1 шт 3. Защитный футляр для передней панели 1 шт 4. Коннектор 2 шт 5. Детали для установки: Шестигранная гайка 1 шт Кожух 1 шт Ключи-съемники 2 шт Металлическая пластина 1 шт Внешняя... -
Page 22: Установка/Подключение
Установка/Подключение Общая информация Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все соединения выполнены верно, а устройство и система работают правильно. Для обеспечения правильной установки устройства используйте только те детали, которые входят в комплект. Использование других приспособлений может привести к появлению сбоев в его работе. Если... - Page 23 1. Приборная панель автомобиля 2. Металлический язычок монтажного кожуха. Установка декоративной рамки Для установки декоративной рамки прижмите ее к корпусу устройства и нажмите, чтобы вставить на место. Это необходимо сделать до установки передней панели, иначе вы не сможете установить декоративную рамку на место (При установке рамки на место направьте сторону с канавкой вниз и закрепите...
- Page 24 3. Вставьте входящие в комплект ключи съемники с обеих сторон корпуса устройства, как показано на рисунке, до щелчка. Для того чтобы извлечь устройство из приборной панели, потяните за съемники или магнитолу и вытяните её на себя (перед снятием убедитесь, что магнитола не зафиксирована с опорной планкой).
- Page 25 Схема подключения Примечания: Независимо от вида динамиков следует использовать динамики с сопротивлением, равным 4 Ом, для уменьшения искажений при повышенной громкости. Запрещается соединять провода авто антенны и заземления между собой.
- Page 26 Использование разъема ISO Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано на рисунке. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением, неправильное подключение может привести к повреждениям изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру питания батареи...
-
Page 27: Элементы Управления
Элементы управления Передняя панель 1. Кнопка OPEN ( 2. Кнопка AS/PS 3. Кнопка PWR/MODE 4. Кнопка SELECT/регулятор громкости 5. Кнопка 7/BAND 6. Кнопка 8/ 7. Кнопка 0/DSP 8. Дисплей 9. USB-порт 10. Разъем AUX in 11. Кнопка 6 DIR+ 12. Кнопка 5 DIR- 13. - Page 28 Внутренняя панель Нажмите кнопку OPEN, чтобы отсоединить переднюю панель. 18. Кнопка (отверстие) RESET 19. Слот для карт памяти SD При нажатии кнопки RESET все выполненные установки будут удалены из памяти устройства. LCD дисплей 1, 3. Индикатор формата аудио 2. Режим эквалайзера CLASSIC 4.
-
Page 29: Общие Операции
Общие операции Включение устройства Нажмите кнопку PWR на панели, чтобы включить устройство. Нажмите и удерживайте эту кнопку, чтобы отключить питание устройства. Регулирование уровня громкости Вращайте регулятор громкости VOLUME, чтобы отрегулировать уровень громкости звука. Регулировка параметров аудио Нажимайте кнопку SELECT на передней панели, чтобы выбрать параметр: BAS (низкие частоты) => TRB (высокие... -
Page 30: Операции С Радио
Начало работы с устройством, после его подключения. Кнопки устройства не работают. На дисплее отображается символ ERR («ошибка»). Настройка часов Нажмите и удерживайте кнопку DSP для перехода к настройке часов. Цифры, обозначающие часы, будут мигать. Нажимайте кнопку 8/ или 9/ , чтобы настроить часы. Нажмите кнопку DSP для перехода... - Page 31 остановится. Повторите операцию для поиска следующей станции. Чтобы прервать автопоиск, нажмите кнопку 8/ или 9/ Нажмите и удерживайте кнопку 8/ или 9/ до отображения на дисплее слова MANUAL. Нажимайте кнопки 8/ для пошагового изменения частоты. Автоматическое сохранение/Сканирование Автоматическое сканирование и сохранение: Нажмите и удерживайте кнопку AS/PS; приемник автоматически...
-
Page 32: Операции С Usb/Картами Памяти Sd
Операции с USB/картами памяти SD Загрузка карт памяти SD Отсоедините переднюю панель. Вставьте SD карту в соответствующий слот, расположенный на внутренней панели. Установите переднюю панель. Начнется воспроизведение первого трека. Для отсоединения карты памяти нажмите на нее до щелчка, затем извлеките карту из слота. USB-порт... - Page 33 Предпрослушивание Во время воспроизведения нажмите кнопку 2 INT, чтобы началось проигрывание первых нескольких секунд каждого трека. Нажмите еще раз, чтобы вернуться в нормальный режим воспроизведения. Повтор Нажмите кнопку 3 RPT, активируется режим повтора воспроизведения текущего трека. Нажмите кнопку еще раз, чтобы вернуться в режим нормального воспроизведения. Воспроизведение...
-
Page 34: Руководство По Устранению Неисправностей
Руководство по устранению неисправностей Ниже приводится таблица, в которой описаны простые проверки, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру. Неисправность Причина Решение... -
Page 35: Технические Характеристики
Технические характеристики Общие Источник питания 12 В, постоянный ток Потребляемый ток Не более 5 А Максимальная выходная мощность 4 х 45 Вт Размеры/Вес нетто 178 x 50 x 97 мм/0,53 кг Стерео FM радио Частотный диапазон 87,5 – 108,0 МГц Промежуточная...
