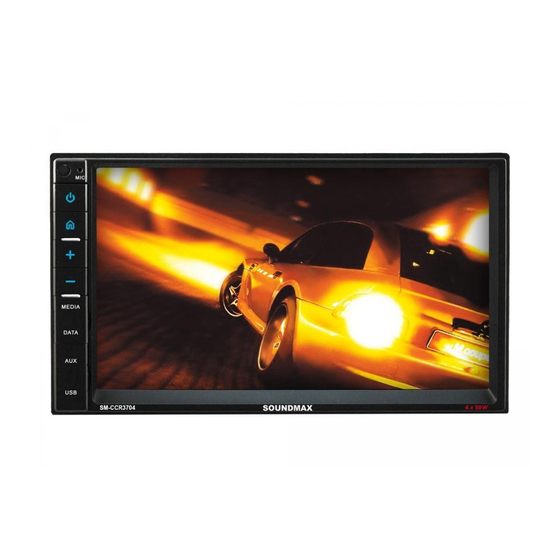

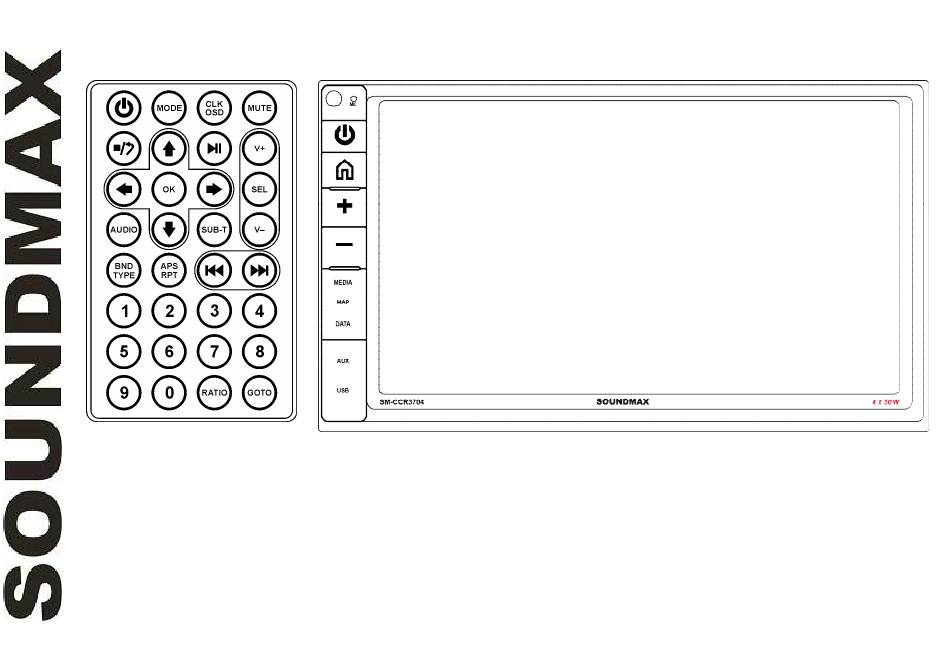

- Page 1 SM-CCR3704 Мультимедийный ресивер 2 DIN с 7” сенсорным TFT-дисплеем и ТВ-тюнером Руководство по эксплуатации 2 DIN Multimedia receiver with 7” TFT touch screen display and TV tuner Instruction manual...
-
Page 2: Table Of Contents
Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Important safeguards ............................. 3 Accessories ................................4 Installation/Connections ............................ -
Page 3: Important Safeguards
Important safeguards • Read carefully through the manual to familiarize yourself with this unit. • Keep this manual handy as a reference for operating procedures and precautions. Do not allow persons who have not read through this manual to use this unit. •... -
Page 4: Accessories
Accessories 1. Media player 1 pc 2. Remote controller 1 pc 3. ISO connector 1 pc 4. Mounting parts: Mounting bracket 2 pcs Steel bar 1 pc Screw B 5x20 1 pc Nut M5 1 pc Flat washer 2 pcs Spring washer 2 pcs Bolt M5... -
Page 5: Installation/Connections
Installation/Connections Choose the mounting location where the unit will not interfere with the normal driving function of the driver. Before finally installing the unit, connect the wiring and make sure that the unit works properly. Consult with your nearest dealer if installation requires the drilling of holes or other modifications of the ... - Page 6 Mounting • Connect the cable set and the antenna to the vehicle’s electronics corresponding to the connection table (see farther). • Attach the mounting racks to the sides and to the back of the unit, and fix them with the screws. •...
- Page 7 Connection diagram...
- Page 8 Using the ISO Connector 1. If your car is equipped with the ISO connector, then connect the ISO connectors as illustrated. 2. For connections without the ISO connectors, check the wiring in the vehicle carefully before connecting, incorrect connection may cause serious damage to this unit.
- Page 9 Parking wire connection If Parking cable is connected to hand brake switch, the video display of the TFT monitor will be controlled by driving status, system setup and input video sources. When the car is moving ahead, if the video disc is played, the screen shows a warning message.
-
Page 10: Panel Controls
Panel controls Front panel 1. Microphone 2. IR-sensor 3. TFT/ON/OFF button 4. HOME button 5. VOL+ button 6. VOL- button 7. SD card slot * 8. AUX input* 9. USB port* 10. Display *Carefully pull the cover to access. AUX/USB compartment also contains the RESET button. - Page 11 Remote controller 1. Power On/off 2. Mode Switch Button 3. Stop Playback 4. Navigation Up 5. Navigation Left 6. Enter Button 7. Change The Audio Output Method 8. Navigation Down 9. Band/Select Type 10. Auto Preset Scan/Repeat Play 11. Tuning/Music Selection (numeric key) 12.
- Page 12 Changing the battery 1. Press the catch and at the same time pull out the battery tray (pic. 1). 2. Insert the 1 lithium battery, type CR2025 (3V) battery with the stamped (+) mark facing upward. Insert the battery tray into the remote controller (pic.2).
-
Page 13: General Operations
General operations Touch screen Due to the touch screen, you can fulfill most functions not only by pressing buttons but also by touching the options you need. Turning the unit on/off Press the POWER Button to turn the unit on. When the unit is on, press the POWER Button once to turn the TFT off. - Page 14 • Balance: Press SEL Button on the RC until the display shows “BAL”, then use the VOL +/- Button to adjust the balance between the left & right speakers. • Fader: Press SEL Button on the RC until the display shows “FAD”, then use the VOL +/- Button to adjust the balance between the front &...
- Page 15 Subwoofer The Subwoofer Output is on the wire harness. (Refer to Wiring Diagram) This output is designed for connecting up to 2 subwoofers to the unit. Follow the amplifier’s installation instructions. You can turn the subwoofer on/off by pressing the icon in the main menu. Rear view camera function The rear view camera input is on the back of the unit.
-
Page 16: Radio Operations
Radio operations Band select In Radio mode press the BAND button onscreen to choose among the five radio bands - three FM Bands (FM1, FM2, and FM3) and two AM Bands (AM1, and AM2). Each of the five bands can store up to six preset stations, for a total of 30 preset memory stations. - Page 17 Local radio station search In radio mode, touch the LIST button and then the LOC button to select local or distance reception. LOC ON means that only local stations are received; LOC OFF means that both local and distant stations with weak and strong signal are received.
-
Page 18: Tv Tuner Operations
PTY (Program Type) Press LIST button to show the function list; tap PTY to select PTY ON or PTY OFF. When PTY is selected, the radio starts to search corresponding PTY information, and stops if the corresponding PTY information is detected. -
Page 19: Usb/Sd Operations
AUDIO To switch the audio system, tap the AUDIO button on the right of the screen. The sequence will be shown as follows: SECAM BG => SECAM DK ENTER When TV is playing, tap the screen anytime to come back to the TV menu. Press ENTER to resume playing. USB/SD operations USB/SD/MMC notes USB format supports 1.1. - Page 20 into the USB slot. HOME button Press the HOME button during playback in order to see the full list of files along with file types. All the file names are displayed for your easy reference. Select the desired file types and file names by tapping on the screen.
-
Page 21: Steering Wheel Control (Swc)
Other settings During playback, you can adjust other settings including random/repeat play, and sub-title/audio channel, etc, by tapping on the menu list on the button of the screen. During video playback, tap the screen once and the menu list will show up. Steering wheel control (SWC) Refer to the wiring diagram for connection. -
Page 22: Troubleshooting Guide
Troubleshooting guide Below is a table describing simple measures that can help you eliminate most problems likely to emerge when this unit is in use. If below measures do not help, turn to a service center or to the nearest dealer. Symptom Cause/Solution No Power... -
Page 23: Specifications
Specifications General Power supply: 12 V DC Maximum power output: 4 x 50 W Dimensions/Net weight 178 x 138 x 100 mm/1 kg Mounting angle 0 to +/-30 Working temperature range С - +60 С Display Display 7” TFT Resolution: 800 (RGB) x 480 Aspect ratio: 16:9... - Page 24 Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Для обеспечения безопасности рекомендуется тщательно изучить настоящее руководство перед подключением, эксплуатацией и/или регулировкой изделия, и сохраняйте руководство для использования в будущем. Содержание Меры предосторожности ......................25 Комплект поставки ........................27 Установка/Подключение ......................28 Элементы...
-
Page 25: Меры Предосторожности
Меры предосторожности • Внимательно изучите данное руководство, чтобы ознакомиться с устройством. • Держите данное руководство под рукой в качестве справочника по правилам эксплуатации и мерам предосторожности. Не допускайте к использованию устройства посторонних лиц, не ознакомившихся и не усвоивших данные инструкции по эксплуатации. •... - Page 26 • Убедитесь, что источник питания и антенна отключены, если Вы не будете пользоваться устройством в течение длительного времени или во время грозы. • Убедитесь, что источник питания отключен, если обнаружена неправильная работа устройства, устройство издает нехарактерные звуки, запах, выделяет дым или внутрь его попала жидкость. В этих случаях...
-
Page 27: Комплект Поставки
Комплект поставки 1. Ресивер 1 шт 2. Пульт дистанционного управления 1 шт 3. ISO-коннектор 1 шт 4. Детали для установки: Монтажная скоба 2 шт Металлическая пластина 1 шт Винт M5х20 1 шт Гайка M5 1 шт Плоская шайба 2 шт Пружинная... -
Page 28: Установка/Подключение
Установка/Подключение Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все соединения выполнены верно, а устройство и система работают правильно. Для обеспечения правильной установки устройства используйте только те детали, которые входят в комплект. Использование других приспособлений может привести к появлению сбоев в его работе. Если... - Page 29 Установка устройства в приборную панель • Подсоедините аудиовидеоконнектор к соответствующему разъему на задней панели устройства в соответствии со схемой электрических подключений (см. далее). • Прикрепите крепежные скобы к боковым панелям и задней панели устройства с помощью винтов . • Вставьте устройство в слот до упора. •...
- Page 30 Схема подключения...
- Page 31 Использование разъема ISO Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано на рисунке. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением, неправильное подключение может привести к повреждениям изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру питания батареи...
- Page 32 Подключение парковочного провода Если парковочный провод подсоединен к ручному тормозу, наличие видеоизображения на дисплее будет зависеть от движения автомобиля, настроек системы и подключенных источников видео. При движении автомобиля вперед при воспроизведении видеодиска на дисплее отобразится предупредительная надпись “ATTENTION!! You cannot use this function while driving”...
-
Page 33: Элементы Управления
Элементы управления Передняя панель 1. Микрофон 2. ИК-сенсор ПДУ 3. Кнопка TFT/ON/OFF 4. Кнопка HOME 5. Кнопка VOL+ 6. Кнопка VOL- 7. Разъем для карты памяти SD* 8. USB-порт* 9. Вход AUX* 10. Экран *Аккуратно откройте крышку для доступа к терминалам. Внутри терминала AUX/USB также находится кнопка RESET. - Page 34 Пульт дистанционного управления (ПДУ) 1. Кнопка POWER 2. Кнопка Mode Switch 3. Кнопка Stop Playback 4. Кнопка Вверх 5. Кнопка Влево 6. Кнопка Enter 7. Кнопка AUDIO 8. Кнопка Вниз 9. Кнопка BND/TYPE 10. Кнопка APS/RPT 11. Кнопка с цифрами 12.
- Page 35 Замена батарей 1. Откройте отсек для батарей в направлении, указанном стрелкой. 2. Замените старую батарею на новую (CR 2025 3V), соблюдая полярность. Установите отсек для батарей в корпус пульта. Примечание: Не позволяйте детям играть с батареями. Неправильное использование батарей может стать причиной перегрева и разрушения корпуса, что в ...
-
Page 36: Общие Операции
Общие операции Сенсорный дисплей Данное устройство оснащено сенсорным дисплеем, позволяющим выполнять многие операции путем прикосновения к сенсорным кнопкам дисплея. Включение/выключение Нажмите кнопку POWER, чтобы включить устройство. Когда устройство включено, нажмите на кнопку POWER, чтобы выключить дисплей. В это время видеосигнал будет поступать на видеовыход и выводиться... - Page 37 • Баланс: Нажимайте кнопку SEL до тех пор, пока на дисплее не отобразится надпись “BAL”, С помощью кнопок VOL +/- настройте баланс звука между правыми и левыми динамиками. • Fader: Нажимайте кнопку SEL до тех пор, пока на дисплее не отобразится надпись “FAD”. С помощью кнопок...
- Page 38 Сабвуфер Выход для сабвуфера расположен на задней панели устройства. (см. схему подключения). Он рассчитан на подключение до 2х сабвуферов. При установке руководствуйтесь инструкцией к сабвуферу. Нажмите и держите кнопку BND/NP/SUB, чтобы включить/выключить эту функцию. Также Вы можете включить её, нажав на иконку в меню “EQ“. Камера...
-
Page 39: Операции С Радио
Операции с радио Выбор диапазона Нажмите на значок BAND на дисплее, чтобы выбрать один из пяти диапазонов - трёх FM (FM1, FM2, and FM3) и двух AM (AM1, and AM2). Каждая из пяти ячеек может хранить до шести станций. Поиск радиостанции В... - Page 40 Линия связи Чтобы переключаться межу локальными и удалёнными станциями, нажмите кнопку LOC в режиме радио на сенсорном дисплее. Управление RDS (опционально) AF, TA, PTY являются функциями RDS. Они доступны лишь в некоторых странах. Если в Вашем регионе RDS недоступен, данные функции будут неактивны. Функции включаются нажатием на соответствующие кнопки...
-
Page 41: Операции С Usb/Sd
Настройка Чтобы переключаться между режимами ТВ, нажимайте на кнопку SYSTEM на сенсорном дисплее : PAL M => PAL N => NTSC MN => PAL I =>SECAM DK. Аудио Чтобы переключаться между звуковыми системами, нажимайте на кнопку AUDIO на сенсорном дисплее: SECAM BG =>... - Page 42 директории, может привести к сбоям в работе устройства или к повреждению программного обеспечения. Подключение USB-устройств/карт памяти. Вставьте карту памяти micro SD в слот. Откройте заглушку USB-разъёма на и подключите USB- носитель. Кнопка HOME Нажмите кнопку HOME во время воспроизведения для отображения полного списка файлов всех типов.
-
Page 43: Управление Кнопками Руля (Swc)
вернуться к нормальному воспроизведению, отпустите кнопку. Когда трек отмотается к началу/концу, воспроизведение возобновится в нормальном режиме. Обзорное воспроизведение Нажмите на кнопку INT на ПДУ, чтобы включить функцию обзорного воспроизведения. Устройство проиграет несколько секунд с начала каждого трека. Нажмите на кнопку ещё раз, чтобы отключить эту функцию. -
Page 44: Руководство По Устранению Неисправностей
Руководство по устранению неисправностей Ниже приводится таблица, в которой описаны простые проверки, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему автодилеру. Неисправность Причина Решение... -
Page 45: Технические Характеристики
Радиоприемник Кабель антенны не подключен к Подключите к устройству кабель антенны. не работает устройству. Технические характеристики Общие Источник питания 12 В постоянного тока Максимальная выходная мощность 4 х 50 Вт Размеры устройства/Вес нетто 178 х 138 х 100 мм/1 кг Угол... - Page 46 Плеер Поддержка носителей USB/micro SD Поддержка форматов MP3/WMA/OGG/AAC/RMVB/FLV/TS/TP/M2TS/AVI/ MPEG4/MOV/MKV/MPG/VOB/PMP/RM(DivX/XviD) Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные значения. Произведено: Шеньжень Нека Электроникс Компани Лимитед Флоор 4-5, Блок 7, Да Ванг Индастриал Зон, Пинг Ху, Лонгганг, Шэньчжэнь, Китай Под...
