Honeywell AQ1000TP2 Owner's Manual

7-day programmable hydronic thermostat
Hide thumbs

Advertisement

Quick Links

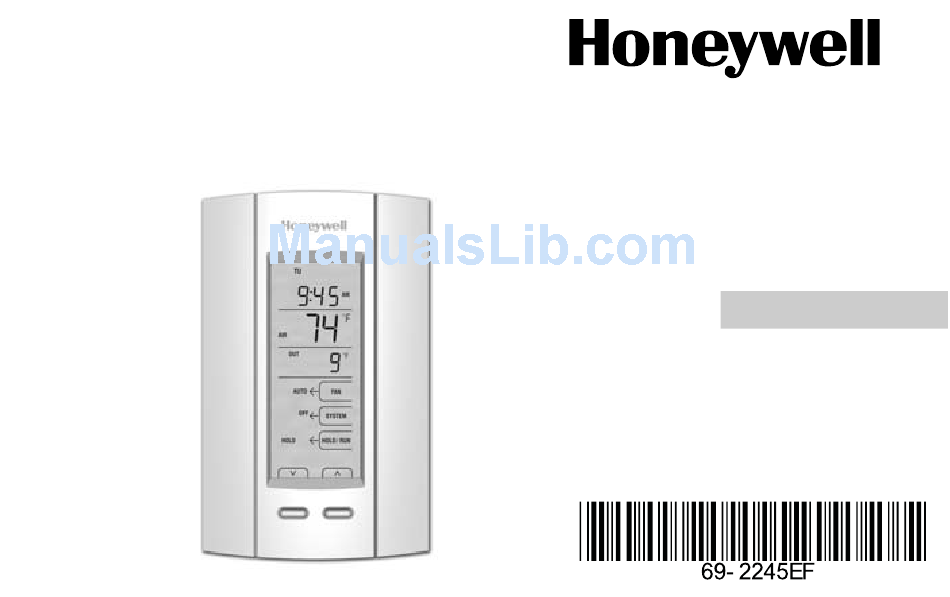

7-day Programmable Hydronic Thermostat
AQ1000TP2
OWNER'S GUIDE
Place Bar Code Here

Advertisement

loading

  Related Manuals for Honeywell AQ1000TP2

  Summary of Contents for Honeywell AQ1000TP2

  • Page 1 7-day Programmable Hydronic Thermostat AQ1000TP2 OWNER’S GUIDE Place Bar Code Here...
  • Page 2 IMPORTANT This thermostat is to be used with an AQ2000 Series hydronic control panel. Need Help? For assistance with this product please visit http://yourhome.honeywell.com or call Honeywell Customer Care toll-free at 1-800-468-1502. Read and save these instructions. ® U.S. Registered Trademark. Patents pending.
  • Page 3: Table Of Contents

    About your new thermostat ... 1 Overview of display and controls... 2 Powering up and setting the temperature ... 3 Setting the thermostat Hold/Run mode ... 4 Setting the system Heat/Cool mode... 5 Setting the fan On/Auto mode ... 6 Setting the clock and date ...
  • Page 4: About Your New Thermostat

    About your new thermostat Honeywell’s AQ1000TP2 is a programmable thermostat designed to be used with an AQ2000 Series hydronic control panel to operate a hydronic system, a HVAC system or both. It displays both indoor and outdoor temperatures and incorporates the following functions: A/F/AF regulation modes: The thermostat can control the ambient air temperature (A), the floor temperature (F) or the ambient air temperature with floor temperature limits (AF) (see page 19).
  • Page 5: Overview Of Display And Controls

    Overview of display and controls Time Indoor temperature Outdoor temperature Fan On/Auto mode System Heat/Cool mode Thermostat Hold/Run mode Heating is on Keypad is locked Period Menu button Clear button Fan button System button Hold/Run button Cooling is on Temperature...
  • Page 6: Powering Up And Setting The Temperature

    Powering up and setting the temperature Powering up The thermostat is powered through the AQ2000 hydronic control panel. It turns on when the zoning module is energized. At power-up, the message ALL ZONES SCHEDULE configured for ALL-ZONES scheduling (see page 19). In this case, at first power-up, the thermostat will adopt the schedule settings from the AQ2000 hydronic control panel*.
  • Page 7: Setting The Thermostat Hold/Run Mode

    When the Vacancy mode is activated by the hydronic control panel the thermostat uses the Vacancy setpoint temperature. This value is set in the installer’s configuration menu of the thermostat (see page 20) or the User Menu of the programmable AQ2000 control panel.
  • Page 8: Setting The System Heat/Cool Mode

    15 minutes. NOTE: In Hold mode, where you enter only one setpoint, if you set the temperature when the thermostat is in heat mode, it becomes the heating setpoint and the cooling setpoint is equal to the heating setpoint plus 2 °F (1 °C).
  • Page 9: Setting The Fan On/Auto Mode

    Setting the fan On/Auto mode When the thermostat is used to operate a fan in an HVAC system, you can press the button to place the fan in one of the two following modes of operation: On mode The fan runs all the time.
  • Page 10: Setting The Clock And Date

    Setting the clock and date Press the button to Press the Menu button. Press CLOCK set the time ( ). Press and hold the button to scroll faster. Press NEXT 69-2245EF...
  • Page 11 ( ). Press NEXT NOTE: If you do not press any button for a period of 60 seconds, the thermostat will automatically end the clock and date programming after saving all modifications. Press the button to set the month ( ).
  • Page 12: Default Schedule

    70 °F (21.0 °C) SLEEP 10:00 62 °F (16.5 °C) * The thermostat uses the heating setpoint when it is in heating mode and the cooling setpoint when it is in cooling mode. Cool setpoint* Start Time 78 °F (25.5 °C) 6:00 85 °F (29.5 °C)
  • Page 13: New Schedule

    New schedule You can program up to 4 periods (Wake, Leave, Return and Sleep) per day. To program a period, you need to set the start time, the heating setpoint and the cooling setpoint. You can have a different program every day. NOTE: The heating setpoint is always at least 2 °F (1 °C) lower than the cooling setpoint.
  • Page 14: Modifying The Schedule

    Modifying the schedule Press the Menu button*. * If appears, any modifications made to the schedule on this thermostat will be applied to other ALL ZONES SCHEDULE thermostats (see page 19). ** As soon as you select ALL DAYS applied to the displayed period for all 7 days. Afterwards, if you wish to modify the settings for a specific day, you can then select , select the day and make the modifications for that day.
  • Page 15 Press the button to select the period ( Press NEXT * To skip a period, erase the settings for that period. For example, if you wish to use the Wake and Sleep periods only (as programmed for the weekend in the default schedule), erase the Leave and Return periods. NOTE: erase period’s...
  • Page 16 ( Press NEXT NOTE: If you do not press any button for a period of 60 seconds, the thermostat will automatically exit the schedule programming after saving all modifications. Press the set the cooling setpoint (...
  • Page 17: User's Configuration Menu

    User’s configuration menu 1. Press the Menu button for 3 seconds to access the configuration menu. The first parameter is displayed. 2. To modify a parameter, press the 3. To display the next parameter, press 4. To exit the menu, press the Menu button. The parameters will appear in the order shown in the following table.
  • Page 18 ) is selected, the thermostat displays the temperature in the format specified in the AQ2000 control panel. If °F or °C is selected, the thermostat displays the temperature in the selected format, regardless of the format specified in the AQ2000 control panel.
  • Page 19: Time Display Format

    Permanent Backlight Use this parameter to select whether or not the thermostat’s screen is permanently illuminated. If you do not choose permanent backlight, the screen will lit for 12 seconds when any button is pressed. Time Display Format Use this parameter to select between the 12-hour format and the 24-hour format.
  • Page 20: Alert Messages

    The thermostat has lost communications with the AQ2000 control panel. The thermostat might be defective. The floor sensor may also be defective if the thermostat has been configured for F mode (see page 19). Cooling or heating has stopped.
  • Page 21: Installation

    Remove the thermostat from its wallplate by unscrewing the screw underneath the thermostat and tilting the bottom of the thermostat up. Note that the screw remains captive on the wallplate. Insert the wires through the center hole of the wallplate and secure the wallplate to the wall or onto an electrical box.
  • Page 22: Configuration Switches

    Installer’s Configuration Menu (switch 2) Use DIP switch 2 to place the thermostat in either Installer or User mode. Set to Installer mode to access the installation parameters. Otherwise, leave it in User mode.
  • Page 23: Installer's Configuration Menu

    Incorrect settings can result in property damage. 1. Remove the thermostat from its wallplate. 2. Place DIP switch 2 on the back of the thermostat in the up position (Installer mode). 3. Return the thermostat to its wallplate. The first parameter is displayed.
  • Page 24 Minimum Air Setpoint This parameter is available only when the thermostat is configured in A or AF mode (see page 19). Default setting 41 °F (5 °C) Range 41 °F (5 °C) to 100 °F (38 °C) Maximum Air Setpoint This parameter is available only when the thermostat is configured in A or AF mode (see page 19).
  • Page 25 Minimum Floor Limit This parameter is available only if the thermostat is configured in AF mode (see page 19). Heating is activated, regardless of setpoint, if the floor temperature is equal to this setting or below.
  • Page 26: Technical Specifications

    Technical Specifications Power supply: powered by the zoning module (24 to 34 VDC) Default setpoint range: 41 °F to 100 °F (5 °C to 38 °C) Default floor limit (AF mode): 41 °F to 100 °F (5 °C to 38 °C) Setpoint interval: ±...
  • Page 27: 2-Year Limited Warranty

    2-year limited warranty Honeywell warrants this product, excluding battery, to be free from defects in the workmanship or materials, under normal use and service, for a period of two (2) years from the date of purchase by the installing contractor. If at any time during the warranty period the product is determined to be defective or malfunctions, Honeywell shall repair or replace it (at Honeywell’s...
  • Page 28 Honeywell’s sole responsibility shall be to repair or replace the product within the terms stated above. HONEYWELL SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS PRODUCT.
  • Page 29 Thermostat hydronique programmable 7 jours AQ1000TP2 GUIDE DU PROPRIÉTAIRE Place Bar Code Here...
  • Page 30 AQ2000. Besoin d’aide? Pour obtenir de l’aide sur ce produit, veuillez consulter le http://yourhome.honeywell.com ou joindre le service à la clientèle en composant sans frais le 1 800 468-1502 Veuillez lire le guide et le conserver en lieu sûr.
  • Page 31 Table des matières Section de l’utilisateur À propos de votre nouveau thermostat ... 1 Aperçu de l’affichage et des contrôles ... 2 Mise sous tension et réglage de la température ... 3 Sélection du mode du thermostat « » ... 4 HOLD Sélection du mode du système «...
  • Page 32: À Propos De Votre Nouveau Thermostat

    À propos de votre nouveau thermostat Le thermostat programmable AQ1000TP2 de Honeywell est conçu pour être utilisé avec un panneau de commande hydronique de la série AQ2000 pour commander un système hydronique et/ou un système CVAC. Il affiche les températures intérieure et extérieure, et est muni des fonctions suivantes : Sélection du mode de...
  • Page 33: Aperçu De L'affichage Et Des Contrôles

    Aperçu de l’affichage et des contrôles température intérieure température extérieure mode du ventilateur « mode du système « HEAT mode du thermostat « HOLD le chauffage est activé clavier verrouillé jour heure » AUTO » COOL » période bouton Menu bouton Annulation bouton «...
  • Page 34: Mise Sous Tension Et Réglage De La Température

    Lors de la mise sous tension, le message « le thermostat a été configuré pour la programmation globale (voir la page 19). Dans ce cas, lors de la première mise sous tension, le thermostat adoptera la programmation du panneau de commande AQ2000*. Tous les thermostats configurés pour la programmation globale devraient avoir ainsi la même programmation.
  • Page 35 « » ou en mode Vacance, il tombera en mode « et la nouvelle consigne seront employés jusqu'à la fin de la période en cours (si le thermostat était en mode « ») ou pendant 2 heures (si le thermostat était en mode Vacance).
  • Page 36 égale à la consigne de chauffage plus 1 °C (2 °F). Si vous réglez la température lorsque le thermostat est en mode climatisation, celle-ci devient la consigne de climatisation et la consigne de chauffage est égale à...
  • Page 37 Sélection du mode du ventilateur Quand le thermostat est utilisé pour commander un ventilateur du système CVAC, vous pouvez appuyer sur le bouton « deux modes de fonctionnement suivants : Mode « » (continu) Le ventilateur fonctionne sans arrêt. Mode «...
  • Page 38: Réglage De L'horloge Et De La Date

    Réglage de l’horloge et de la date Appuyer sur le bouton Menu. Appuyer sur « » CLOCK (horloge). Appuyer sur le bouton pour régler l’heure ( ). Maintenir le bouton enfoncé pour défiler l’heure plus rapidement. Appuyer sur NEXT 69-2245EF...
  • Page 39 Appuyer sur le bouton pour régler l’année ( Appuyer sur NEXT NOTA : Si vous n'appuyez sur aucun bouton pendant 60 secondes, le thermostat automatiquement enregistrera toute modification et sortira de la programmation. Appuyer sur le bouton pour régler le mois (...
  • Page 40: Horaire Par Défaut

    » ( 10:00 SLEEP COUCHER * Le thermostat utilise la consigne de chauffage lorsqu’il est en mode chauffage et la consigne de climatisation lorsqu’il est en mode climatisation. », il ajuste automatiquement la température de lundi à vendredi Consigne de...
  • Page 41: Nouvelle Horaire

    Nouvel horaire Vous pouvez programmer jusqu'à 4 périodes (« [coucher]) par jour. Pour programmer une période, vous devez régler l'heure du début de la période, la consigne de chauffage et la consigne de climatisation. Il est possible d’avoir un programme différent à chaque jour. NOTA : La consigne de chauffage est toujours au moins 2 °F (1 °C) inférieure à...
  • Page 42: Modification De L'horaire

    Modification de l’horaire Appuyer sur le bouton Menu*. * Si « » (programmation globale) apparaît à l’écran, toute modification d’horaire faite sur le thermostat ALL ZONES SCHEDULE sera appliquée aux autres thermostats (voir la page 19). ** Aussitôt que vous sélectionnez «...
  • Page 43 Appuyer sur le bouton pour sélectionner la période ( ). Appuyer sur NEXT * Pour sauter une période, effacer ses réglages. Par exemple, si vous désirez utiliser les périodes « seulement (tel que programmé pour la fin de semaine dans l’horaire par défaut), effacer les périodes « NOTA: Pour effacer les réglages de la période, appuyer une fois sur le bouton Clear (...
  • Page 44 ( ). Appuyer sur NEXT NOTA : Si vous n'appuyez sur aucun bouton pendant 60 secondes, le thermostat enregistrera automatiquement toute modification et sortira de la programmation. Appuyer sur le bouton pour régler la consigne de climatisation ( ).
  • Page 45: Menu De Configuration De L'utilisateur

    Menu de configuration de l’utilisateur Appuyer sur le bouton Menu pendant 3 secondes pour accéder au menu de configuration. Le premier paramètre est affiché. Pour modifier un paramètre, appuyer sur le bouton Pour afficher le paramètre suivant, appuyer sur Pour sortir du menu, appuyer sur le bouton Menu. Les paramètres apparaîtront dans l’ordre tel qu’ils apparaissent dans le tableau suivant.
  • Page 46 Ce paramètre permet de choisir le mode d'affichage de la température. Quand le mode automatique (Au) est sélectionné, le thermostat affiche la température dans le format tel que spécifié dans le panneau de commande AQ2000. Si le °F ou le °C est sélectionné, le thermostat affiche la température dans le format sélectionné, sans...
  • Page 47 24 heures. Passage automatique à l’heure avancée Lorsque le passage automatique à l’heure avancée est activée (On), le thermostat passe automatiquement à l’heure avancée au deuxième dimanche de mars et retourne à l’heure normale au premier dimanche de novembre.
  • Page 48: Messages D'alerte

    AQ2000. Le thermostat pourrait être défectueux. La sonde du plancher pourrait aussi être defectueuse si le thermostat est configuré en mode F (voir la page 19). Le chauffage ou la climatisation est arrêté. Lorsque le thermostat est configuré en mode AF (voir la page 19), «...
  • Page 49: Installation

    Raccorder les fils aux bornes sur la plaque murale (aucune polarité à respecter). NOTA : La longueur maximale de fil recommandée entre le thermostat et le panneau de commande AQ2000 varie selon le calibre du fil. Par exemple, utiliser un maximum de 500 pieds(150 m) pour du fil de calibre 22 (AWG).
  • Page 50: Sélecteurs De Configuration

    « 1-ZONE » n’affecte que le thermostat en question et non les autres thermostats. Menu de configuration de l’installateur (sélecteur 2) Sélecteur 2 permet de placer le thermostat en mode « Inst. » (Installateur) ou en mode « User » (Utilisateur). Placer en mode Installateur pour accéder aux paramètres d’installation. Sinon, laisser en mode Utilisateur.
  • Page 51: Menu De Configuration De L'installateur

    Des mauvais réglages peuvent causer des dommages à la propriété. 1. Enlever le thermostat de la plaque murale. 2. Placer le sélecteur 2, à l’arrière du thermostat, vers le haut (mode Installateur). 3. Retourner le thermostat sur la plaque murale. Le premier paramètre est affi- ché.
  • Page 52 Consigne minimale de l’air ambiant Ce paramètre est offert seulement si le thermostat est configuré en mode A ou AF (voir la page 19). Réglage par défaut 5 °C (41 °F) Plage 5 °C (41 °F) à 38 °C (100 °F) Consigne maximale de l’air ambiant...
  • Page 53 Limite minimale du plancher Ce paramètre est offert seulement si le thermostat est en mode AF (voir la page 19). Le chauffage est activé si la température du plancher est égale ou inférieure à la valeur réglée, peu importe la température de consigne.
  • Page 54: Fiche Technique

    Fiche technique Alimentation: à partir du module de zonage (24 à 34 VDC) Plage de réglage par défaut : 5 °C à 38 °C (41 °F à 100 °F) Limite du plancher par défaut (mode AF) : 5 °C à 38 °C (41 °F à 100 °F) Intervalle de consigne : ±...
  • Page 55: Garantie Limitée De 2 Ans

    Garantie limitée de 2 ans Honeywell garantit ce produit, à l'exception des piles, contre tout vice de fabrication ou de matière dans la mesure où il en est fait une utilisation et un entretien convenables, et ce, pour deux (2) ans à partir de la date d'achat par le consommateur. En cas de défectuosité ou de mauvais fonctionnement pendant la période de garantie, Honeywell remplacera ou réparera le...
  • Page 56 Pour toute question concernant la présente garantie, prière d'écrire aux Services à la clientèle de Honeywell à l'adresse suivante : Honeywell Customer Relations, 1985 Douglas Drive, Golden Valley, MN 55422, ou encore composer le 1 800 468-1502. Au Canada, prière de s'adresser au service des Produits de détail, Honeywell Limited/Honeywell Limitée, 35,...
