Mitsubishi Electric PV-PNS03ATL-GER Operation Manual

Photovoltaic inverter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

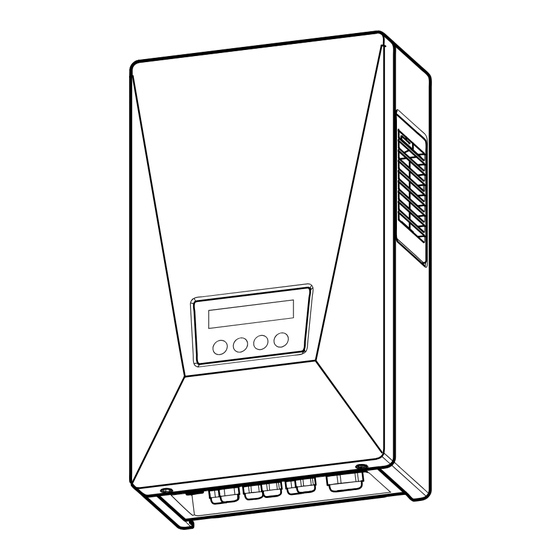

PHOTOVOLTAIC INVERTER
MODEL
PV-PNS03ATL-GER
PV-PNS04ATL-GER
PV-PNS06ATL-GER
Bedienungsanleitung
Operation Manual
0801874HC4704
Deutsch
pp.1-46
English
pp.47-92

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Mitsubishi Electric PV-PNS03ATL-GER

Summary of Contents for Mitsubishi Electric PV-PNS03ATL-GER

  • Page 1 0801874HC4704 PHOTOVOLTAIC INVERTER MODEL PV-PNS03ATL-GER PV-PNS04ATL-GER PV-PNS06ATL-GER Bedienungsanleitung Deutsch pp.1-46 Operation Manual English pp.47-92...
  • Page 3 Sorgen Sie dafür, dass dieses Handbuch dem Bediener des Wechselrichters immer zur Verfügung steht. Der Solar-Wechselrichter (PV-Inverter) PV-PNS03ATL-GER / PV-PNS04ATL-GER / PV- PNS06ATL-GER entspricht den Anforderungen der DIN VDE 0126-1-1. Daher der dieser Wechselrichter nur in Ländern verwendet werden, in denen diese Richtlinie gilt.

  • Page 4: Table Of Contents

    5 Bedienung des Wechselrichters 13 32 • • • • • • • • • • • • • • • • • • • • • • • • • • (PV-PNS03ATL-GER / PV-PNS04ATL-GER / PV-PNS06ATL-GER ) 5.1 Bedienung 13 14 •...
  • Page 5 7 Technische Daten 39 46 • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 7.1 Spezifikationen 39 41 •...

  • Page 6: Einführung

    GER / PV-PNS04ATL-GER / PV-PNS06ATL-GER beschrieben. Benutzen Sie dieses Handbuch als Führer durch die zahlreichen Funktionen, die Ihnen der Wechselrichter bietet. Die Installation Solarstrom-Wechselrichters PV-PNS03ATL-GER / PV-PNS04ATL- GER / PV-PNS06ATL-GER wird im Installationshandbuch des SOLARSTROM- WECHSELRICHTERS PV-PNS03ATL-GER / PV-PNS04ATL-GER / PV-PNS06ATL- GER beschrieben.

  • Page 7: Sicherheitshinweise

    1 Sicherheitshinweise Die folgenden Symbole zeigen den Grad und die Art der Gefährdung, wenn die Sicherheitshinweise nicht beachtet werden. Warnt vor Lebensgefahr oder schweren WARNUNG Verletzungen, wenn der Wechselrichter falsch bedient wird. Schalten Sie den Wechselrichter immer über den EIN/AUS- Schalter aus, wenn Sie an dem Gerät arbeiten.
  • Page 8 Warnt vor schweren Verletzungen oder ACHTUNG Schäden am Gebäude oder im Haushalt, wenn der Wechselrichter falsch bedient wird. Stellen Sie nichts auf den Wechselrichter. Versperren Sie nicht die Lüftungsöffnung des Wechselrichters. Sonst können Verletzungen, Stromschlag oder Feuer die Folge sein. Setzen Sie den Wechselrichter keiner kalten Luft oder Dampf aus.
  • Page 9 ACHTUNG Installieren Sie den Wechselrichter nicht an den folgenden Stellen: (Anderenfalls kann der Wechselrichter herunterfallen oder rein sicherer Betrieb ist nicht möglich. Außerdem kann die Garantie verfallen.) Außen oder Außenbereiche (* NICHT in Bereichen, wie auf einer Seite offene Garagen, montiert, der Montageplatz muss durch Türen gesichert sein.

  • Page 10: Anwendbare Standards

    Verträglichkeit (EMV) und den Niederspannungsrichtlinien (LVD) wie in der CE-Konformitätserklärung definiert. Informationen zur Entsorgung Ihr MITSUBISHI ELECTRIC -Produkt wurde unter Einsatz von qualitativ hochwertigen Materialien und Komponenten konstruiert und gefertigt, die für Recycling geeignet sind. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer von Hausmüll getrennt zu entsorgen sind.

  • Page 11: Konfiguration Des Solarstromsystems

    3 Konfiguration des Solarstromsystems Übersicht über das Basissystem pp.1-48 Der Solarstrom-Wechselrichter wandelt Gleichstrom, der von Solarzellenmodulen (SZ-Module) erzeugt wird, in Wechselstrom um, und speist diesen in das Stromnetz ein. pp.1-48 Solarzellenmodul Dieses Modul wandelt Sonnenlicht in Gleichstrom um. Mehrere Solarzellen ergeben eine pp.1-48 Solarzellenmodul.
  • Page 12 DC-Trennschalter Er befindet sich zwischen den Solarzellenmodulen und dem Wechselrichter und schaltet oder unterbricht den Stromkreis zur Modulseite. Solarstrom-Wechselrichter Dieses Gerät wandelt den durch die Solarzellenmodule erzeugten Gleichstrom in Wechselstrom um. AC-Trennschalter Er befindet sich zwischen dem Netz und dem Wechselrichter und schaltet oder unterbricht den Stromkreis zur Netzseite.

  • Page 13: Teile Und Bezeichnungen

    4 Teile und Bezeichnungen 4.1 Erscheinungsbild Frontplatte Lüftungsöffnung Anzeige Kabelverschraubungen 4.2 Anzeige Zur Anzeige gehören eine LCD, drei LEDs und vier Schalter. Mit ihrer Hilfe können Sie verschiedene Betriebsdaten anzeigen und, wenn erforderlich, den Solarstrom-Wechselrichter bedienen. pp.1-48 pp.1-48 pp.1-48 POWER-LED ENTER-Schalter POWER-Schalter GRID-LED...

  • Page 14: Kabelverschraubungen

    4.3 Kabelverschraubungen Der Wechselrichter ist mit folgenden Kabelverschraubungen ausgestattet. DC(-)-Kabelverschraubung DC(+)-Kabelverschraubung AC-Kabelverschraubung RS485-Schnittstellenkabel...

  • Page 15: Bedienung Des Wechselrichters

    5 Bedienung des Wechselrichters (PV-PNS03ATL-GER / PV-PNS04ATL-GER / PV-PNS06ATL-GER) Im Folgenden wird die Bedienung des Wechselrichters beschrieben. 5.1 Bedienung Im Nachfolgenden wird das Ein- und Ausschalten des Solarstrom- Wechselrichters beschrieben. 5.1.1 Start (Einschalten) Anzeige Vorgehensweise Drücken und halten Sie, wenn der Wechselrichter nicht aktiviert ist, die POWER-Taste für mindestens 2...
  • Page 16 5.1.2 Stopp (Abschalten) Gehen Sie folgendermaßen vor, um den Wechselrichter zu stoppen: Anzeige Vorgehensweise Drücken und halten Sie, wenn der Wechselrichter arbeitet, die POWER- Taste für mindestens 2 Sekunden. Hierdurch wird der Wechselrichter gestoppte und auf der Anzeige erscheint für 3 Sekunden "STOPP". Die "Tür"...

  • Page 17: Stopp (Abschalten)

    5.2 Betriebsstatus abzeigen Auf der LCD und den LEDs zeigt der Wechselrichter den Betriebsstatus, der den jeweiligen Bedingungen entspricht. LCD und LEDs sind während der Nacht oder wenn zu wenig Sonnenlicht vorhanden ist ausgeschaltet. In diesem Fall schaltet sich die Stromversorgung des Wechselrichters ab.
  • Page 18 START <Warten> (Einschalten) Beschreibung STROM NETZ FEHLER Der Wechselrichter bereitet sich auf die Energieerzeugung vor. Danach startet der Wechselrichter. Die Einstrahlung hat sich vorübergehend reduziert. Der Wechselrichter schaltet auf Standby, bis die Einstrahlung wieder ein bestimmtes Niveau hat. Bei einer geringen Einstrahlung schaltet der Wechselrichter in einen Status, in dem er nicht mit dem Netz verbunden ist.
  • Page 19 START <Erzeugung> Beschreibung STROM NETZ FEHLER Energie wird erzeugt. Der Balken in der unteren linken Ecke der LCD zeigt die momentan erzeugte Energie. FEHLER Beschreibung STROM NETZ FEHLER Es wurde ein Fehler im öffentlichen Netz oder im Solarstromsystem erkannt und die integrierte (Typisch) Sicherheitseinrichtung wurde...

  • Page 20: Aktionen Bei Eingeschalteter Fehler-Led

    5.2.2 Aktionen bei eingeschalteter Fehler-LED Leuchtet die FEHLER-LED, gehen Sie wie folgt vor. Anzeige Vorgehensweise 1. Drücken und halten Sie danach die POWER-Taste für min- destens 2 Sekunden, um den Wechselrichter auszuschalten. 2. Vergewissern Sie sich, dass "----" abgezeigt wird und drücken und hal- ten Sie danach die POWER-Taste für mindestens 2 Sekunden, um den Wechselrichter neu zu starten.

  • Page 21: Betriebsdaten Anzeigen

    5.3 Betriebsdaten anzeigen 5.3.1 Anzeigeobjekt wählen Zusätzlich zu dem in 5.2 beschriebenen Betriebsstatus können Sie ver- schiedene Betriebsdaten über die LCD überwachen. (1) Aktuelle Betriebsdaten: Ausgangsleistung, Eingangsspannung, Netzspannung, Ausgangsstrom, (heutige) maximale Ausgangsleistung, Datum und Zeit (2) Kumulierte Daten: Erzeugte Energie, Menge, CO -Reduzierung Betriebsstunden (3) Tägliche Betriebsdaten: Heute erzeugte Energie, Menge, CO...
  • Page 22 In der folgenden Tabelle finden Sie die einzelnen Modi und die zugehörigen Anzeigen. Sie können mit Hilfe des MODE-Schalters einen Modus auswählen. Sie können mit Hilfe des SELECT-Schalters einen in dem gewählten Modus angezeigten Punkt auswählen. Press Press Press “MODE” “MODE”...
  • Page 23 Press Press Press “MODE” “MODE” “MODE” MONAT JAHR SETZEN (Täglicher kumulativer (Monatlicher kumulativer (Jährlicher kumulativer (Anzeigemodus Anzeigemodus) Anzeigemodus) Anzeigemodus) einrichten) Siehe Seite 24. Siehe Seite 25. Siehe Seite 26. Siehe Seite 27-37. Heute erzeugte Diesen Monat Dieses Jahr Datum und Zeit Energie erzeugte erzeugte...

  • Page 24: Beschreibung Der Anzeigeobjekte

    5.3.2 Beschreibung der Anzeigeobjekte Betriebsdaten, die zu einem bestimmten Punkt angezeigt werden können, werden nachfolgend beschrieben. z. Zt. (Aktueller Anzeigemodus) 1. Drücken Sie mehrfach MODE, bis oben links auf der LCD "z. Zt." erscheint. 2. Drücken Sie SELECT, um den anzuzeigenden Punkt aufzurufen.
  • Page 25 SUMME (Anzeigemodus kumulierte Werte) 1. Drücken Sie mehrfach MODE, bis oben links auf der LCD "SUMME" erscheint. . Drücken Sie SELECT, um den anzuzeigenden Punkt aufzurufen. Die einzelnen Punkte erscheinen in folgender Reihenfolge. Anzeigeobjekt Beschreibung Die kumulierte erzeugte Energie wird Gesamte oben rechts angezeigt.
  • Page 26 TAG (Anzeigemodus kumulierte Werte) 1. Drücken Sie mehrfach MODE, bis oben links auf der LCD "TAG" erscheint. 2. Drücken Sie SELECT, um den anzuzeigenden Punkt aufzurufen. Die einzelnen Punkte erscheinen in folgender Reihenfolge. Anzeigeobjekt Beschreibung Die heute erzeugte Energie wird Heute erzeugte oben rechts angezeigt.
  • Page 27 MONAT (Anzeigemodus kumulierte Werte) 1. Drücken Sie mehrfach MODE, bis oben links auf MONAT der LCD "MONAT" erscheint. 2. Drücken Sie SELECT, um den anzuzeigenden Punkt aufzurufen. Die einzelnen Punkte erscheinen in folgender Reihenfolge. Anzeigeobjekt Beschreibung Die diesen Monat erzeugte Energie Diesen Monat MONAT 2 9 7 kWh...
  • Page 28 JAHR (Anzeigemodus kumulierte Jahreswerte) 1. Drücken Sie mehrfach MODE, bis oben links auf J AHR der LCD "JAHR" erscheint. 2. Drücken Sie SELECT, um den anzuzeigenden Punkt aufzurufen. Die einzelnen Punkte erscheinen in folgender Reihenfolge. Anzeigeobjekt Beschreibung Die dieses Jahr erzeugte Energie Dieses Jahr J AHR 3 1 8 kWh...

  • Page 29: Einstellen Von Datum- Und Uhrzeit (24-Stundenanzeige)

    5.3.3 Einstellen von Datum- und Uhrzeit (24-Stundenanzeige) Anzeige Vorgehensweise Drücken Sie mehrfach MODE, um zu "SETZEN" zu wechseln. SETZ N D T M / Z I T Oben links auf der LCD wird "SETZEN" angezeigt. In der unteren Reihe erscheint "DATUM/ZEIT" und Sie befinden sich im Zeiteinstellungsmodus.

  • Page 30: Angezeigte Sprache Einstellen

    5.3.4 Angezeigte Sprache einstellen Anzeige Vorgehensweise 1. Drücken Sie mehrfach MODE, um zu "SETZEN" zu wechseln. 2. Drücken Sie mehrfach SELECT, um zu "SPRACHAUSWAHL" zu wechseln. In der untere Zeile der LCD wird SPRACHAUSWAHL" angezeigt. Drücken Sie ENTER. Sie können den Wechselrichter jetzt einstellen.

  • Page 31: Preise Für Verkaufte Energie Einrichten

    5.3.5 Preise für verkaufte Energie einrichten Anzeige Vorgehensweise 1. Drücken Sie mehrfach MODE, um zu "SETZEN" zu wechseln. 2. Drücken Sie mehrfach SELECT, um zu "PREIS" zu wechseln. In der untere Zeile der LCD wird "PREIS" angezeigt. Drücken Sie ENTER. Sie können jetzt einen Einheitspreis in den Wechselrichter eingeben.

  • Page 32: Einrichten Der Adressnummer

    5.3.6 Einrichten der Adressnummer Für die externe Kommunikation muss dem Wechselrichter eine Adresse zugeordnet werden. Ansonsten sind hier keine Einstellungen erforderlich. Anzeige Vorgehensweise 1. Drücken Sie mehrfach MODE, um zu "SETZEN" zu wechseln. 2. Drücken Sie mehrfach SELECT, um zu "ADRESSE" zu wechseln. In der untere Zeile der LCD wird "ADRESSE"...
  • Page 33 Anzeige Vorgehensweise 1. Jedes Mal, wenn SELECT gedrückt wird, ändert sich die blinkende Zahl. 2. Drücken Sie MODE, so beginnt die Blinkt nächste Stelle zu blinken. Wiederholen Sie die Eingabe, bis der gewünschte Wert, zwischen 1 und 30, erscheint. Der RS485-Schalter des letzten PV- Blinkt Inverters ist EIN, die anderen Schalter befinden sich ist der AUS-Stellung.

  • Page 34: Rs485-Kommunikation Für Mehrere Wechselrichter Einrichten

    5.3.7 RS485-Kommunikation für mehrere Wechselrichter einrichten Bei einer RS485-Kommunikation mit mehr als zwei Invertern müssen Inverter-Adressen eingerichtet und die RS485-Schalter eingestellt werden. (1) Adresse einrichten 5.3.6 Einrichten der Adressnummer - RS485-Kommunikation mit externem Gerät (siehe Seite 30) . (2) RS485-Schalter einstellen Der RS485-Schalter befindet sich auf der linken Seite der DC-Klemmenleiste.

  • Page 35: Wartung

    6 Wartung 6.1 Tägliche Wartung WARNUNG Schalten Sie den AC- und den DC-Trennschalter aus, bevor Sie die tägliche Wartung durchführen. (Sonst kann ein Stromschlag die Folge sein.) ACHTUNG Verwenden Sie kein Öl oder nachfolgend aufgelistete Reinigungsmittel, um den Wechselrichter zu säubern. Verdünner, Alkohol, Benzol, Benzin, Petroleum, Sprays, Reinigungsmittel usw.
  • Page 36 Reinigen der Lüftungsöffnung Schalten Sie den Wechselrichter aus. Schalten Sie den AC- und den DC- Trennschalter AUS. Die Öffnungen sind direkt nach dem Ausschalten noch heiß. Warten Sie daher mehrere Minuten, ehe Sie die Öffnungen reinigen. Reinigen Sie NUR die Lüftungsöffnung auf der rechten Seite des Wechselrichters. Öffnen Sie die linke Seite des Wechselrichters NICHT.
  • Page 37 Montieren 1. Schieben Sie den Filter ganz nach unten,bis er einrastet. Filter 2. Schieben Sie den Draht des Gitters oben in den Schlitz der Lüftungsöffnung des Wechselrichters. Der Draht muss Schlitz von unten nach oben Draht eingeschoben werden. 3. Befindet sich der Draht des Aufhänger A Gitters im Schlitz, drücken Sie das Gitter nach oben und dann...

  • Page 38: Tägliche Überprüfungen

    6.2 Tägliche Überprüfungen Wenn Sie bei den täglichen Überprüfungen folgendes feststellen, wenden Sie sich bitte an Ihren Händler. (1)Erzeugte Energie prüfen Wird der Energiebalken angezeigt, wenn die Solarzellenmodule von der Sonne angestrahlt werden? Wird die Energie kumuliert? (2)Fehler-LED prüfen Leuchtet die Fehler-LED? Schaltet sich die Fehler-LED ein? Bitte prüfen Sie, besonders im ersten Jahr, den Wechselrichter täglich, damit keine Fehler auftreten.

  • Page 39: Fehler

    6.3 Fehler!? Etwa 70 bis 80& der Leistung Ihrer Solarzellenmodule können in der Regel die maximal mögliche Energie erzeugen. (Dieser Wert kann niedriger liegen, wenn Teile öfter im Schatten liegen oder wenn die Gesamtleistung nachlässt.) Ist die Umgebungstemperatur sehr hoch, sinkt die Ausgangsleistung sehr stark ab..
  • Page 40 Anzeige Ursache Beseitigung Blinkt in bestimmten Drücken Sie ENTER. Die Anzeige Intervallen, um Sie darauf "BITTE FILTER REINIGEN!" hört aufmerksam zu machen, auf zu blinken. Details zur blinkt. die Lüftungsöffnung auf Reinigung der Lüftungsöffnung Verschmutzung zu prüfen. finden Sie auf Seite 34. Ist die Lüftungsöffnung verstopft? Die Innentemperatur ist...

  • Page 41: Technische Daten

    7 Technische Daten 7.1 Spezifikationen (1) Eingang Teil PV-PNS03ATL-GER PV-PNS04ATL-GER PV-PNS06ATL-GER Max. Eingangsleistung 700 VDC Min. Eingangsspannung: 150 VDC Max. Eingangsstrom 12,0A DC 18,0A DC Anschließbare Strings (2) Ausgang Teil PV-PNS03ATL-GER PV-PNS04ATL-GER PV-PNS06ATL-GER Nennleistung 2,5kW 3,3kW 4,6kW Max. Ausgangsleistung 3,0kW...
  • Page 42 (3) Solarstrom-Wechselrichter Teil PV-PNS03ATL-GER PV-PNS04ATL-GER PV-PNS06ATL-GER Innen (-25 - +60 ˚C) Umgebungsbedingungen Max. Konvertierungseffizienz 96,1% 96,2% 94,6% 95,1% 95,4% EUROPÄISCHE Konvertierungseffizienz MPPT-Bereich 160-650 VDC Ausgangsleistungsfaktor Grundwelle 95% (0,4 kW oder höher, exkl. mit Phasenvorlauf) Klirrfaktor 5% insgesamt; einzeln 3% (bei Nennleistung)
  • Page 43 Vom Netz Wechselrichter Steuerung 2 Power-Schalter Netzspannung, Frequenzüberwachung, Stopp Start Impedanzüberwachung, DC-Flusserkennung, Hauptrelais Masseschlusserkennung Steuerung 1 Netzspannung, Frequenzüberwachung, Impedanzüberwachung, Netzrelais DC-Flusserkennung, Masseschlusserkennung DC/AC Anzeige pp.1-48 Solarzellen Solarzellen Solarzellen string string string Nummer für Solarzellen string Modell PV-PNS03ATL-GER pp.1-48 PV-PNS04ATL-GER PV-PNS06ATL-GER pp.1-48...

  • Page 44: Fehlercodes

    7.2 Fehlercodes Es besteht die Möglichkeit gängige Netzfehler für ein bestimmtes Land auf dem Wechselrichter anzuzeigen. Anzeige der Schutzfunktionseinstellung für das Netz Code Beschreibung E-00 Interner Schalter arbeitet nicht korrekt. Konfiguration und Einstellungen wurden beim Start des E-05 System nicht korrekt geladen. E-07 Innentemperatur kann nicht erkannt werden.
  • Page 45 Code Beschreibung E-42 Abfallender Isolationswiderstand erkannt. E-43 Fehler im Booster-Regelkreis. E-44 Vorgabeeinstellung(en) falsch. E-62 Überspannung im Booster-Regelkreis. E-64 Überstrom im Wechselrichterkreis. Überspannung am Ausgang aufgetreten (mit hohem E-66 Wert). Überspannung am Booster-Regelkreis aufgetreten (mit E-72 hohem Wert). E-73 Überstrom am Schaltelement aufgetreten. pp.1-48 pp.1-48 pp.1-48...

  • Page 46: Glossar

    8 Glossar Abkürzung für Wechselstrom Menge Menge des an den Netzbetreiber verkauften Stroms CO2-Minderung Menge der CO -Minderung durch die Solarzellen des sonst erzeugten CO Abkürzung für Gleichstrom Gleichstromüberlagerung Am Ausgang des Wechselrichters wurden Gleichstromelemente festgestellt. Massefehler Erkennung eines Massefehlers durch den Solarstrom-Wechselrichter. Energie Kumulierte durch den Solarstrom-Wechselrichter erzeugte elektrische Energie.

  • Page 47: Stromerzeugungsaufzeichnung

    9 Stromerzeugungsaufzeichnung Tragen Sie in der nachfolgenden Tabelle den erzeugten und verkauften Strom ein. Hierdurch erleichtern Sie sich die Überwachung Ihres Wechselrichters. Verwahren Sie eine Kopie dieser Aufzeichnungen, damit die Daten bei einem Ausfall des Wechselrichters nicht verloren gehen. Anderenfalls kann niemand mehr die verloren gegangenen Informationen des Wechselrichters wiederher- stellen.
  • Page 48 Erzeugte Verkaufte Gekaufte Energie JJ MM TT Energie (kWh) Energie (kWh) (kWh)
  • Page 49 The manual should always be readily available to the operator of the PV inverter. The PV inverter PV-PNS03ATL-GER / PV-PNS04ATL-GER / PV-PNS06ATL- GER is designed to the regulations stipulated in DIN VDE 0126-1-1. Therefore, the owner may use the PV inverter only in countries or areas...
  • Page 50 59 78 • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • (PV-PNS03ATL-GER / PV-PNS04ATL-GER / PV-PNS06ATL-GER) 5.1 Operating Procedure 59 60 •...
  • Page 51 7 Technical Data 85 90 • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 7.1 Specifications 85 87 •...

  • Page 52: Introduction

    PNS04ATL-GER / PV-PNS06ATL-GER. Please use this manual as a guide to enjoy the wealth of fea- tures offered by the PV inverter. Installation of the PV inverter PV-PNS03ATL-GER / PV-PNS04ATL-GER / PV-PNS06ATL-GER is illustrated in the separate "PHOTOVOLTAIC INVERTER PV-PNS03ATL-GER / PV-PNS04ATL-GER / PV-PNS06ATL-...

  • Page 53: Safety Precautions

    1 Safety Precautions The following symbols denote the type and degree of danger that may result from incorrect use. Alerts you of the danger of death or WARNING serious injury anticipated if the PV inverter is worked on in the wrong manner. Before working on the PV inverter, always press the Power switch on the PV inverter to stop running.
  • Page 54 Warns you of potential injury or damages CAUTION anticipated to the building or household stuff if the PV inverter is worked on in the wrong manner. Do not place any thing on the PV inverter. Do not obstruct the ventilation opening of the PV inverter. Fire, electric shock, or injury may result.
  • Page 55 CAUTION Do not install the PV inverter in the following places: (Otherwise, the PV inverter may fail or its safe use may be impeded. The product warranty shall also be voided.) Outdoors, or places similar to outdoors ( It is PROHIBITED to install the PV inverter in places unable to be separated from outdoor environment, such as garage open at one side, no wall or door able to block such side, provided.)

  • Page 56: Applicable Standards

    Note: This symbol mark is for EU countries only. This symbol mark is according to the directive 2002/96/EC Article 10 Information for users and Annex IV. Your MITSUBISHI ELECTRIC product is designed and manufactured with high quality materials and components which can be recycled and reused.

  • Page 57: Configuration Of Pv System

    3 Configuration of PV System Overview of Basic System pp.1-48 The PV inverter converts direct-current energy generated by Photovoltaic modules (PV modules) into alternating-current energy, and provides it for use with the grid. pp.1-48 Photovoltaic module (PV module) This converts solar light energy into direct-cur- rent energy.
  • Page 58 DC disconnector This is inserted between the PV module and the PV inverter, makes or breaks the circuit on the PV module side. PV inverter This converts direct-current energy generated by the PV module into alternating-current energy. AC disconnector This is inserted between the grid and the PV inverter, makes or breaks the circuit on the grid side.

  • Page 59: Parts And Their Names

    4 Parts and Their Names 4.1 Appearance Front panel Ventilation openings Display panel Cable glands 4.2 Display Panel The display panel includes one LCD, three LEDs, and four switches. They allow you to view a variety of operation data, and to perform necessary oper- ations on the PV inverter.

  • Page 60: Cable Glands

    4.3 Cable Glands The PV inverter has the following cable glands. DC - cable gland DC + cable gland AC cable gland RS485 interface gland...

  • Page 61: Operating The Pv Inverter

    5 Operating the PV Inverter (PV-PNS03ATL-GER / PV-PNS04ATL-GER / PV-PNS06ATL-GER) The following illustrates the operation of the PV inverter. 5.1 Operating Procedure The operating procedure to start or stop the PV inverter is illustrated below. 5.1.1 Start (Turn on) Display panel...

  • Page 62: Stop (Turn Off)

    5.1.2 Stop (Turn off) To stop the PV inverter, use the following procedure. Display panel Procedure When the PV inverter is running, press the POWER switch for 2 seconds or longer. This stops the PV inverter and "STOP" is displayed for 3 seconds. The "gate"...

  • Page 63: Viewing Operating Status

    5.2 Viewing Operating Status The PV inverter displays on its LCD and LEDs the status as dictated by its operating condition in that instance. All of the LCD and LEDs are off during the night or at a time when little sunlight is present. This is caused by the power source turned off on the PV inverter.
  • Page 64 <Waiting> (Turn on) Description POWER GRID ERROR The PV inverter is in the prepara- tion stage for generating power. The PV inverter then starts running. The irradiation level has tem- porarily dropped. The PV invert- er is on standby until the irradi- ation returns to a certain level.
  • Page 65 <Generating> Description POWER GRID ERROR Power is being generated. The power bar on the lower left- hand side of the LCD illustrates current power being generated. ERROR Description POWER GRID ERROR A failure in the grid or in the PV generation system that has activated the built-in safety device is indicated.

  • Page 66: Actions When Error Led Turns On

    5.2.2 Actions When Error LED Turns On The following action should be taken if the ERROR LED is illuminated. Display panel Procedure 1. Press the POWER switch for 2 seconds or longer to turn off the PV inverter. 2. Make sure that "----" is displayed, and then press the POWER switch again for 2 seconds or longer to restart the PV inverter.

  • Page 67: Viewing Operation Data

    5.3 Viewing Operation Data 5.3.1 Selecting Display Item In addition to the operating status illustrated in 5.2, you can monitor a vari- ety of operation data on the LCD. (1) Current operation data: output power, input voltage, grid voltage, output current, (today's) maximum output power, date and time (2) Total cumulative data: total generated energy, amount, CO reduction,...
  • Page 68 The following table illustrates the relationships between the modes and their display items. You can select each mode by pressing the MODE switch. You can select item under each mode by pressing the SELECT switch. STATUS PRESENT TOTAL Press Press Press MODE MODE...
  • Page 69 MONTH YEAR SETUP Press Press Press MODE MODE MODE (Daily cumulative (Monthly (Annual (Setting value display cumulative value cumulative value information mode) display mode) display mode) display mode) See p.70 See p.71 See p.72 See pp.73-77 Today's This month's This year's Date and time Press generated...

  • Page 70: Description Of Display Items

    5.3.2 Description of Display Items Operation data viewable in connection with the display items are described below. PRESENT Current value display mode) 1. Press the MODE switch several times to show "PRESENT" on the upper left-hand side of the LCD. 2.
  • Page 71 TOTAL Total cumulative value display mode 1. Press the MODE switch several times to show "TOTAL" in the upper left-hand side of the LCD. . Press the SELECT switch to bring up the item you want to view. The item comes up in the following order. Display Item Description Total cumulative generated energy is...
  • Page 72 DAY (Daily cumulative value display mode) 1. Press the MODE switch several times to show "DAY" in the upper left-hand side of the LCD. 2. Press the SELECT switch to bring up the item you want to view. The item comes up in the following order. Display Item Description Today's generated energy is dis-...
  • Page 73 MONTH (Monthly cumulative value display mode) 1. Press the MODE switch several times to show "MONTH" in the upper left-hand side of the LCD. 2. Press the SELECT switch to bring up the item you want to view. The item comes up in the following order. Display Item Description This month's generated energy is dis-...
  • Page 74 YEAR (Annual cumulative value display mode) 1. Press the MODE switch several times to show "YEAR" in the upper left-hand side of the LCD. 2. Press the SELECT switch to bring up the item you want to view. The item comes up in the following order. Display Item Description This year's generated energy is dis-...

  • Page 75: Setting Current Date And Time (24 Hour Clock)

    5.3.3 Setting Current Date and Time (24 Hour Clock) Display panel Procedure Press the MODE switch several times until the "SETUP" mode is displayed. "SETUP" is displayed in the upper left- hand side of the LCD. "DATE/TIME" is displayed on the lower row, telling you are in the date/time setting mode.

  • Page 76: Setting Display Language

    5.3.4 Setting Display Language Display panel Procedure 1. Press the MODE switch several times until the "SETUP" mode is displayed. 2. Press the SELECT switch several times to enter "LANGUAGE" mode. "LANGUAGE" is displayed on the lower row of the LCD. Press the ENTER switch.

  • Page 77: Setting Unit Price For Selling Energy

    5.3.5 Setting Unit Price for Selling Energy Display panel Procedure 1. Press the MODE switch several times until the "SETUP" mode is displayed. 2. Press the SELECT switch several times to enter "Unit PRICE" mode. "UNIT PRICE" is displayed on the lower row of the LCD.

  • Page 78: Setting Address Number

    5.3.6 Setting Address Number - Communicating with External Devices Communicating with an external device requires an address set on the PV inverter. Otherwise, this setting is not required. Display panel Procedure 1. Press the MODE switch several times until the "SETUP" mode is displayed. 2.
  • Page 79 Display panel Procedure 1. Each push of the SELECT switch changes the flashing number: 2. Pressing the MODE switch causes another digit to start flashing. Flashing Repeat the procedure to bring up the desired number, some one between 1 and 30. RS485 switch in the rearmost PV Flashing Inverter is ON and other PV Inverters...

  • Page 80: Procedure Of Setup For Rs485 Communication With Multiple Inverters

    5.3.7 Procedure of setup for RS485 communication with multiple inverters If you communicate with more than 2 inverters by RS485, you have to set address number of inverter and RS485 switch. (1) Set up of Address number 5.3.6 Setting Address Number - RS485 communication with external device (See p.76).

  • Page 81: Maintenance

    6 Maintenance 6.1 Daily Care WARNING Always turn off the AC and DC disconnectors, before performing daily care. (Electric shock could occur.) CAUTION Do not use oil, cleanser, or other such agents as listed below to clean the PV inverter. Thinner, alcohol, benzene, gas, coal oil, spray cans, cleansers, etc.
  • Page 82 Cleaning Ventilation Opening Turn off the PV inverter. Turn OFF the AC and DC disconnectors. The openings are hot immediately after it is deactivated. So, wait for several minutes before cleaning the opening. Clean the ventilation opening ONLY on the right side of the PV inverter. DO NOT open the opening on the left side of the PV inverter.
  • Page 83 Mounting 1. Slide the filter until it bottoms. This fits it in. Filter 2. Put the wire of the gallery into the slit in the upper section of the ventilation opening of the PV inverter. The wire should slide in Slit the slit upwardly from below.

  • Page 84: Daily Checks

    6.2 Daily Checks If your daily check detected any of the following, contact your dealer. (1)Check generated energy Is the energy bar displayed when sufficient sunlight is incident on the PV module? Is the cumulative generated energy being accumulated? (2)Check error LED Is the error LED left on? Does the error LED frequently turn on? Please check the PV inverter on a daily basis, particularly in its initial year, in...

  • Page 85: Failure

    6.3 Failure!? A value somewhere between 70 and 80% of the capacity of your PV mod- ule can be used as a rule of thumb for maximum possible energy generat- ed. (The value may be lower than the above mentioned in case where it is in the shadow or its installation has drawback.) If the ambient temperature is high, output power may drop extremely.
  • Page 86 Display Cause Remedy This flashes at fixed Press the ENTER switch. intervals to ask you The "PLEASE CLEAN to check whether the FILTER!" stops flashing. flashes. ventilation opening Then, see p. 80 to clean the is clogged. ventilation openings. Is the ventilation opening clogged? The internal See p.

  • Page 87: Technical Data

    7 Technical Data 7.1 Specifications (1) Input PV-PNS03ATL-GER PV-PNS04ATL-GER PV-PNS06ATL-GER Item Max. DC voltage 700 VDC Min. DC voltage 150 VDC Max. input current 12.0A DC 18.0A DC Max.numbers of strings (2) Output Item PV-PNS03ATL-GER PV-PNS04ATL-GER PV-PNS06ATL-GER Rated AC power 2.5kW...
  • Page 88 (3) PV Inverter Item PV-PNS03ATL-GER PV-PNS04ATL-GER PV-PNS06ATL-GER Indoor (-25 - +60 ) Ambient requirements Max. efficiency at maximum voltage 96.1% 96.2% 94.6% 95.1% 95.4% European weighted efficiency PV-voltage range, MPPT 160-650 VDC Output fundamental wave power factor 95% (0.4 kW or higher, excl. running with advanced phases) Harmonic current distortion factor 5% in all;...
  • Page 89 Earth fault detect Controller 1 Grid voltage, Frequency monitoring, Impedance monitoring, DC effluence detect, Grid relay Earth fault detect DC/AC Display PV module PV module PV module string string string pp.1-48 Model Number of PV module string PV-PNS03ATL-GER PV-PNS04ATL-GER pp.1-48 PV-PNS06ATL-GER pp.1-48...

  • Page 90: Error Codes

    7.2 Error Codes If any failed grid or your PV generation system has caused the ERROR LED to light up, displaying the error code, contact your dealer for repair. This sub- section describes the typical error codes. Code Description E-00 Internal switch works in an abnormal manner.
  • Page 91 Code Description E-42 Degraded insulating resistance is detected. E-43 Error occurred in booster circuit. E-44 Default setting(s) is faulty. E-62 Overvoltage occurred in booster circuit. E-64 Overcurrent occurred in inverter circuit. E-66 Overvoltage occurred in output (at high level). E-72 Overvoltage occurred in booster circuit (at high level).
  • Page 92 8 Glossary Acronym for alternating-current. Amount Amount of electric energy sold to utility company. reduction Quantity of CO reduced in the PV system, otherwise generated. Acronym for direct-current. DC effluence DC component included in output power detected on the PV inverter. Earth fault Earth fault current detected on the PV inverter.
  • Page 93 9 Generation Record Please fill out the generated and sold energy in the table below. It should facili- tate positive supervision of your PV system. Also, it is recommended that the owner keep a copy of the generation record so that it could be recovered even after a fault experienced on the PV inverter.
  • Page 94 Generated Sold Energy Purchased Energy YY MM DD Energy (kWh) (kWh) (kWh)
  • Page 95 Jun. 2008...
