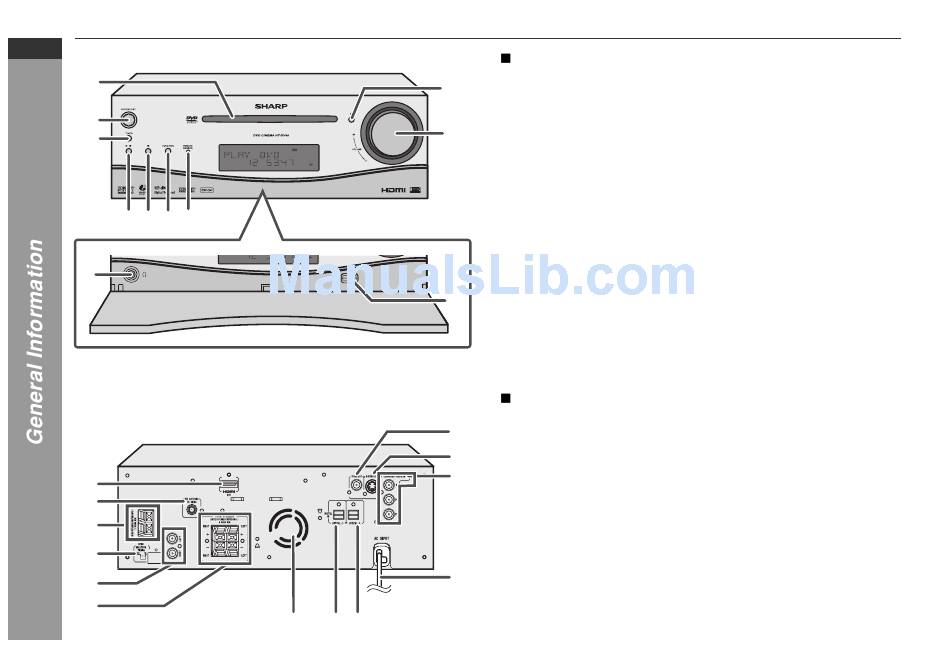

Controls and indicators

HT-DV40U
HT-DV50U
ENGLISH
1
2
3
4 5 6 7
8
1
2
3
4
5
6
E-5
DOOR OPEN
7 8 9
Front panel
9
1. CD Compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
2. On/Stand-by Button . . . . . . . . . . . . . . . . 30, 36, 43, 52, 56, 59
3. Timer Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
10
4. DVD/CD/USB Play/Pause Button . . . . . . . . . . . 37, 41, 46, 50
5. Disc or USB Stop Button . . . . . . . . . . . . . . . . . . . . . . . . 37, 50
6. Function Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
7. Remote Sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
8. Headphone Socket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
9. Disc Eject Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
10. Volume Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
11. USB Terminal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
11
Rear panel
1. HDMI Socket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
10
2. FM 75 Ohms Aerial Socket . . . . . . . . . . . . . . . . . . . . . . . . . 18
3. Subwoofer Terminals . . . . . . . . . . . . . . . . . . . . . . . . 13, 14, 18
11
4. Span Selector Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
12
5. Auxiliary Input Sockets . . . . . . . . . . . . . . . . . . . . . . . . . 13, 14
6. Front Speaker Terminals . . . . . . . . . . . . . . . . . . . . . . . . 13, 14
7. Cooling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
8. Optical Digital Input 1 Socket . . . . . . . . . . . . . . . . . . . . . . . 21
9. Optical Digital Input 2 Socket . . . . . . . . . . . . . . . . . . . . . . . 21
10. Video Output Socket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
11. S-Video Output Socket . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
13
12. Component Video Out Sockets . . . . . . . . . . . . . . . . . . . . . . 20
13. AC Power Lead . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Reference page
Reference page
