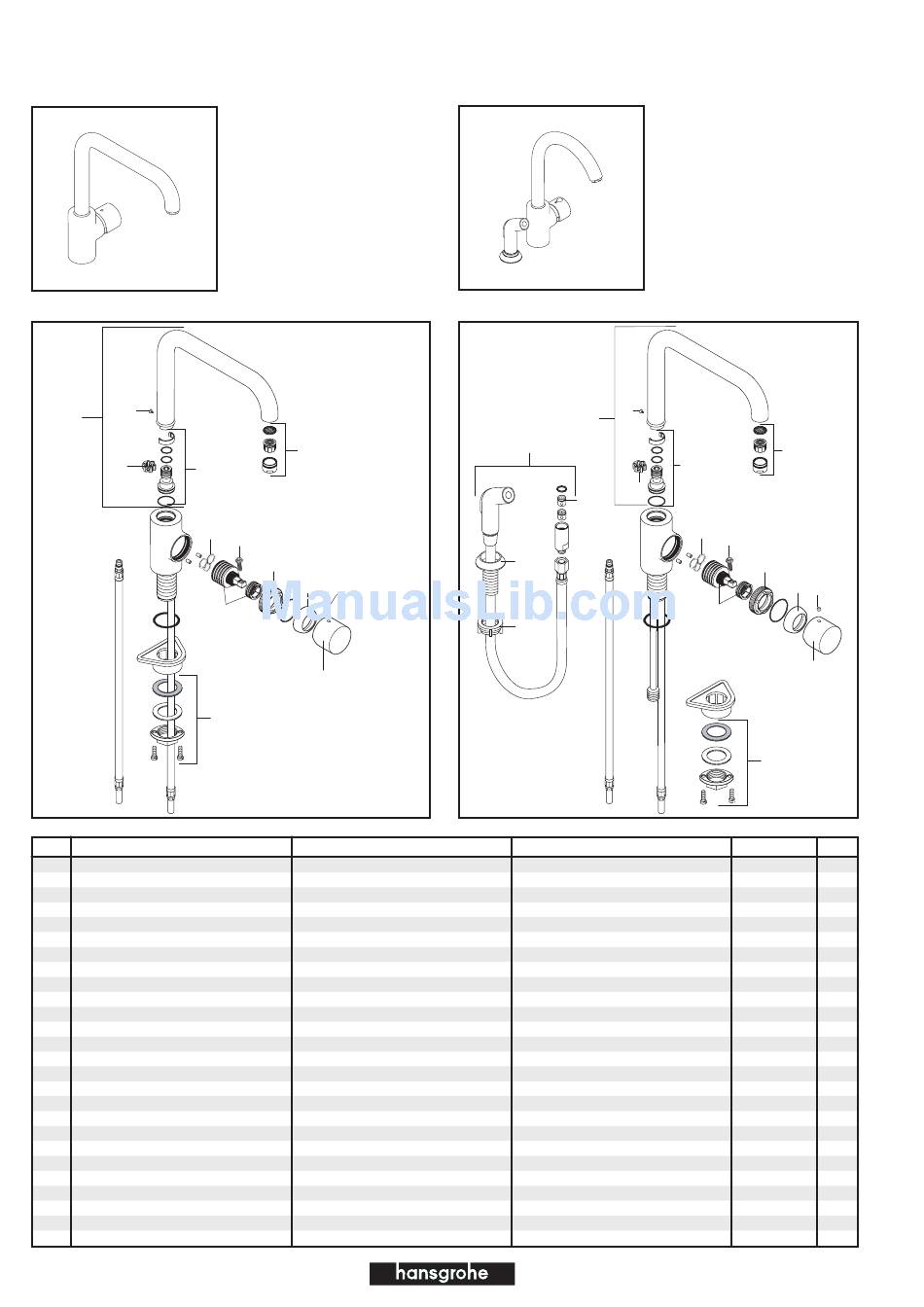

Hans Grohe Axor Uno 14850XX1 Parts List

Axor Uno
Kitchen faucet / Mitigeur de cuisine / Mezcladores para cocina Mitigeur de cuisine / Mezcladores para cocina
>05/01
14850XX1
12
10
11
Pos. Description
1 handle
1.1 screw cover
2 flange
3 nut
4 cartridge
5 handle screw
6 aerator
7 fixing set
8 seal
9 sealing set
10 spout
11 axial ring
12 screw
13 handspray
14 check valve
15 flange
16 nut
15.14
10/2007
6
9
8
5
3
2
1.1
4
1
7
Description
poignée
cache vis cache vis
capot sphérique capot sphérique
écrou á six pans écrou á six pans
cartouche cartouche
vis vis
aérateur aérateur
fixation fixation
joint joint
set de joint plat set de joint plat
bec bec
bague axial
vis vis
douchette douchette
clapet anti-retour clapet anti-retour
capot sphérique capot sphérique
écrou á six pans écrou á six pans
>05/01
14856XX1
12
10
13
11
14
15
16
Denominación
Mando
Tapón Tapón
Florón Florón
Tuerca Tuerca
Cartucho Cartucho
Tornillo Tornillo
Aireador completo Aireador completo
Set de fijación completo Set de fijación completo
Junta Junta
Junta Junta
Caño Caño
Anillo assiale
Tornillo Tornillo
Cabezal extraible Cabezal extraible
Válvula antirretorno Válvula antirretorno
Florón Florón
Tuerca Tuerca
XX = Please see page 15.1 for finish
XX = Description des codes couleur page 15.1
XX = Para el código de acabados ver página 15.1
6
9
8
5
3
2
1.1
4
1
7
Nr./Nr./N°
38090000
96338000 96338000 96338000
96468XX0 96468XX0 96468XX0
96461000 96461000 96461000
92730000 92730000 92730000
96059000 96059000 96059000
13913XX0 13913XX0 13913XX0
95049000 95049000 95049000
95008000 95008000 95008000
92646000 92646000 92646000
96514XX0 96514XX0 96514XX0
97558000
97662000 97662000 97662000
06327XX0 06327XX0 06327XX0
94074000 94074000 94074000
88504XX0 88504XX0 88504XX0
88506000 88506000 88506000
