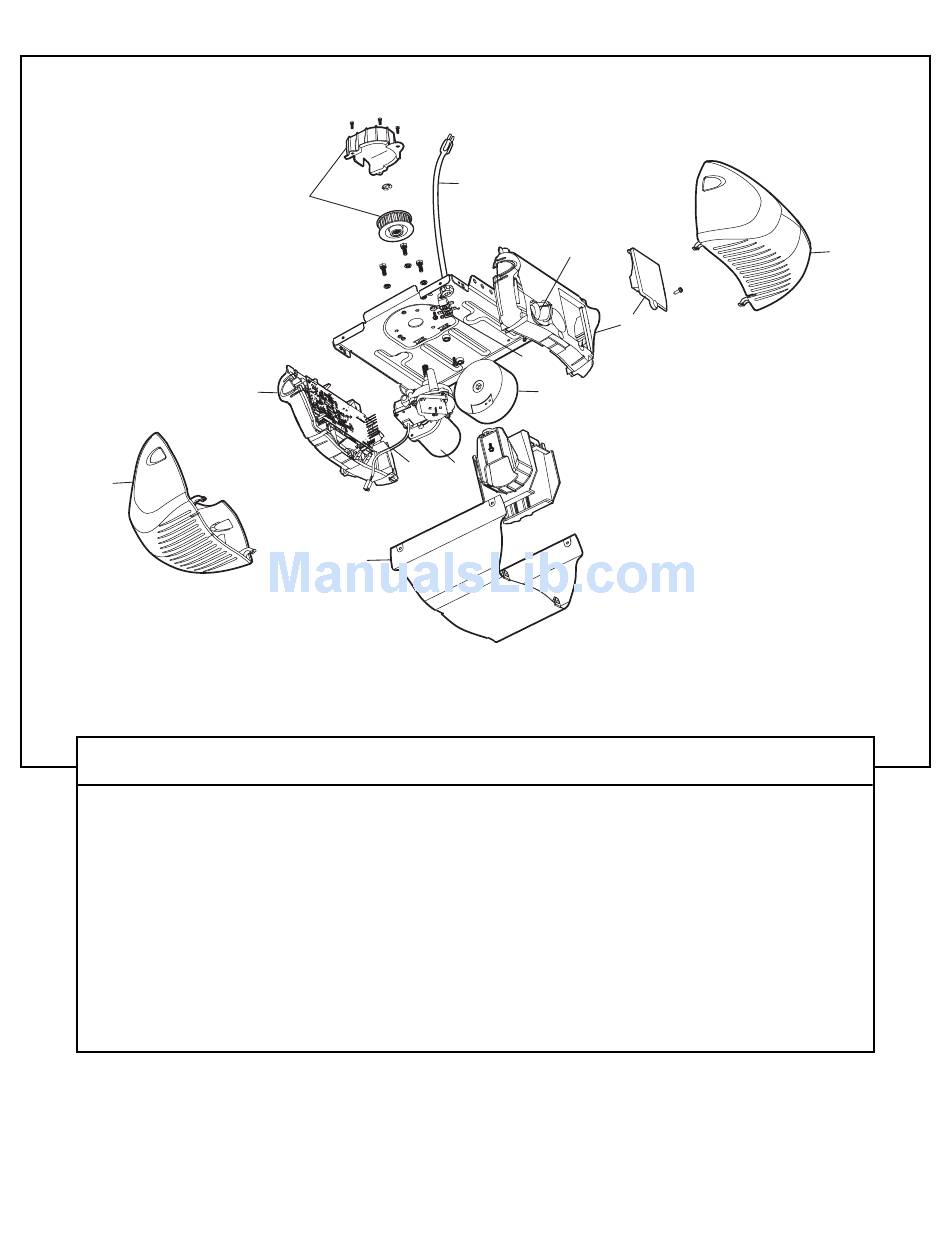

Pièces d'assemblage du moteur
10
N° DE
RÉF. PIÈCE
1 41C76
2 41B4245
3 41B4375-3
4 41A6281
5 41D794
6 41DB002-2
1
6
4
9
DÉSIGNATION
Capuchon de retenue
de la courroie
Cordon électrique
Bornier avec vis
Contenu du kit de faisceau de
câblage :
Fils de batterie et prise
Fils de douille d'ampoule et prise
Fils de liaison régime moteur
avec prise
Moteur avec capteur de
positionnement
Plaque logique du récepteur
2
11
7
3
8
5
N° DE
RÉF. PIÈCE
7 41A6231
8 41C190
9 41D504-4
10 108D79
11 175B88
485LMC
36
DÉSIGNATION
Panneau d'extrémité avec
couvercle de batterie et vis
Transformateur avec harnais
Couvercle
Diffuseur
Douille d'ampoule
NON ILLUSTRÉS
Batterie
10
