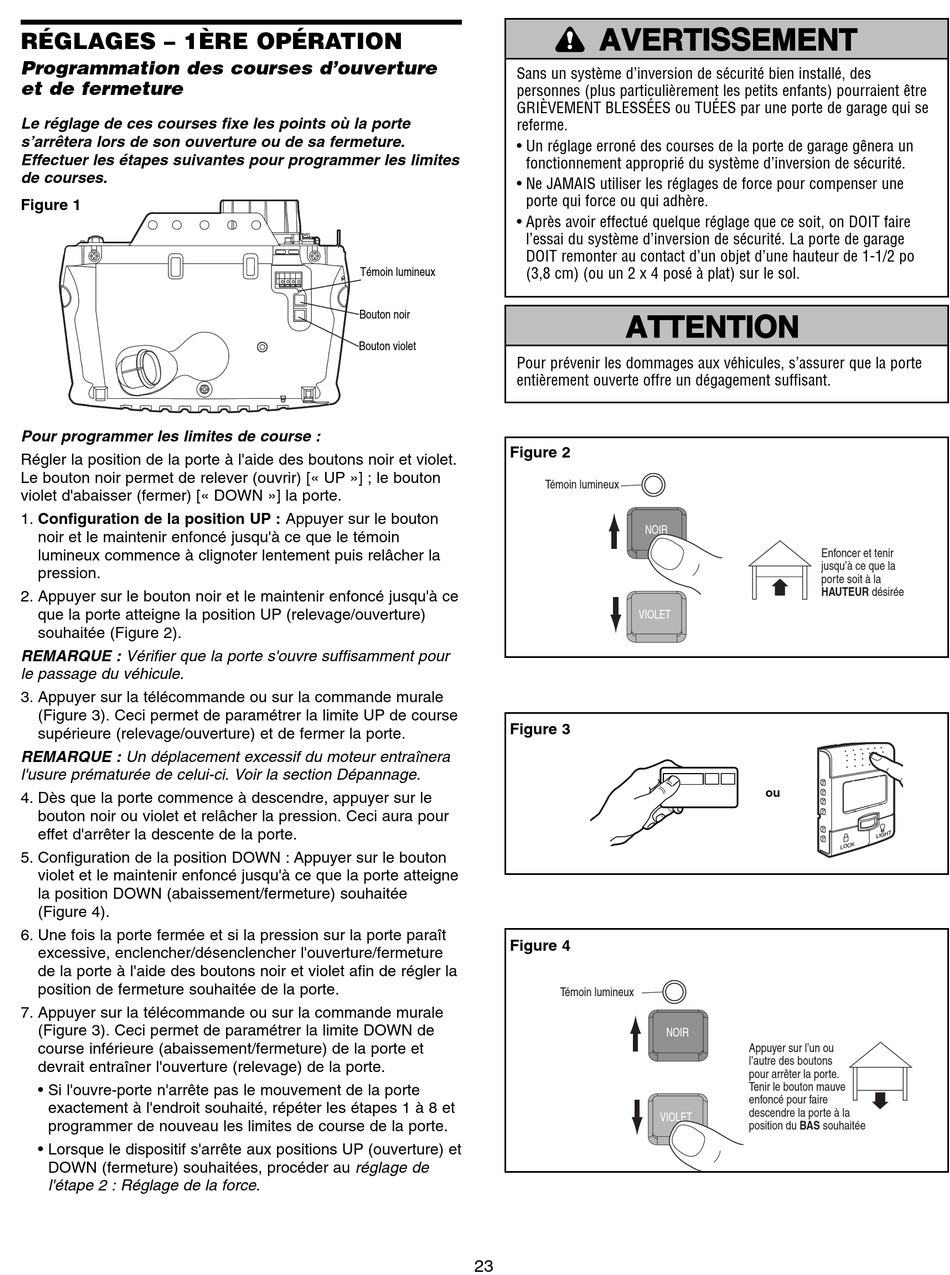

RÉGLAGES – 1ÈRE OPÉRATION
Programmation des courses d'ouverture
et de fermeture
Le réglage de ces courses fixe les points où la porte
s'arrêtera lors de son ouverture ou de sa fermeture.
Effectuer les étapes suivantes pour programmer les limites
de courses.
Figure 1
Pour programmer les limites de course :
Régler la position de la porte à l'aide des boutons noir et violet.
Le bouton noir permet de relever (ouvrir) [« UP »] ; le bouton
violet d'abaisser (fermer) [« DOWN »] la porte.
1. Configuration de la position UP : Appuyer sur le bouton
noir et le maintenir enfoncé jusqu'à ce que le témoin
lumineux commence à clignoter lentement puis relâcher la
pression.
2. Appuyer sur le bouton noir et le maintenir enfoncé jusqu'à ce
que la porte atteigne la position UP (relevage/ouverture)
souhaitée (Figure 2).
REMARQUE : Vérifier que la porte s'ouvre suffisamment pour
le passage du véhicule.
3. Appuyer sur la télécommande ou sur la commande murale
(Figure 3). Ceci permet de paramétrer la limite UP de course
supérieure (relevage/ouverture) et de fermer la porte.
REMARQUE : Un déplacement excessif du moteur entraînera
l'usure prématurée de celui-ci. Voir la section Dépannage.
4. Dès que la porte commence à descendre, appuyer sur le
bouton noir ou violet et relâcher la pression. Ceci aura pour
effet d'arrêter la descente de la porte.
5. Configuration de la position DOWN : Appuyer sur le bouton
violet et le maintenir enfoncé jusqu'à ce que la porte atteigne
la position DOWN (abaissement/fermeture) souhaitée
(Figure 4).
6. Une fois la porte fermée et si la pression sur la porte paraît
excessive, enclencher/désenclencher l'ouverture/fermeture
de la porte à l'aide des boutons noir et violet afin de régler la
position de fermeture souhaitée de la porte.
7. Appuyer sur la télécommande ou sur la commande murale
(Figure 3). Ceci permet de paramétrer la limite DOWN de
course inférieure (abaissement/fermeture) de la porte et
devrait entraîner l'ouverture (relevage) de la porte.
• Si l'ouvre-porte n'arrête pas le mouvement de la porte
exactement à l'endroit souhaité, répéter les étapes 1 à 8 et
programmer de nouveau les limites de course de la porte.
• Lorsque le dispositif s'arrête aux positions UP (ouverture) et
DOWN (fermeture) souhaitées, procéder au réglage de
l'étape 2 : Réglage de la force.
Sans un système d'inversion de sécurité bien installé, des
personnes (plus particulièrement les petits enfants) pourraient être
AVERTISSEMENT
GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se
referme.
• Un réglage erroné des courses de la porte de garage gênera un
ATTENTION
• Ne JAMAIS utiliser les réglages de force pour compenser une
• Après avoir effectué quelque réglage que ce soit, on DOIT faire
Témoin lumineux
Bouton noir
Bouton violet
Pour prévenir les dommages aux véhicules, s'assurer que la porte
entièrement ouverte offre un dégagement suffisant.
Figure 2
Figure 3
Figure 4
23
AVERTISSEMENT
fonctionnement approprié du système d'inversion de sécurité.
porte qui force ou qui adhère.
l'essai du système d'inversion de sécurité. La porte de garage
AVERTISSEMENT
DOIT remonter au contact d'un objet d'une hauteur de 1-1/2 po
(3,8 cm) (ou un 2 x 4 posé à plat) sur le sol.
ATTENTION
Témoin lumineux
NOIR
VIOLET
Témoin lumineux
NOIR
VIOLET
AVERTIS
AVERTIS
AVERTIS
Enfoncer et tenir
jusqu'à ce que la
porte soit à la
HAUTEUR désirée
ou
T
L IG H
K
L O C
Appuyer sur l'un ou
l'autre des boutons
pour arrêter la porte.
Tenir le bouton mauve
enfoncé pour faire
descendre la porte à la
position du BAS souhaitée
