POSE - 3

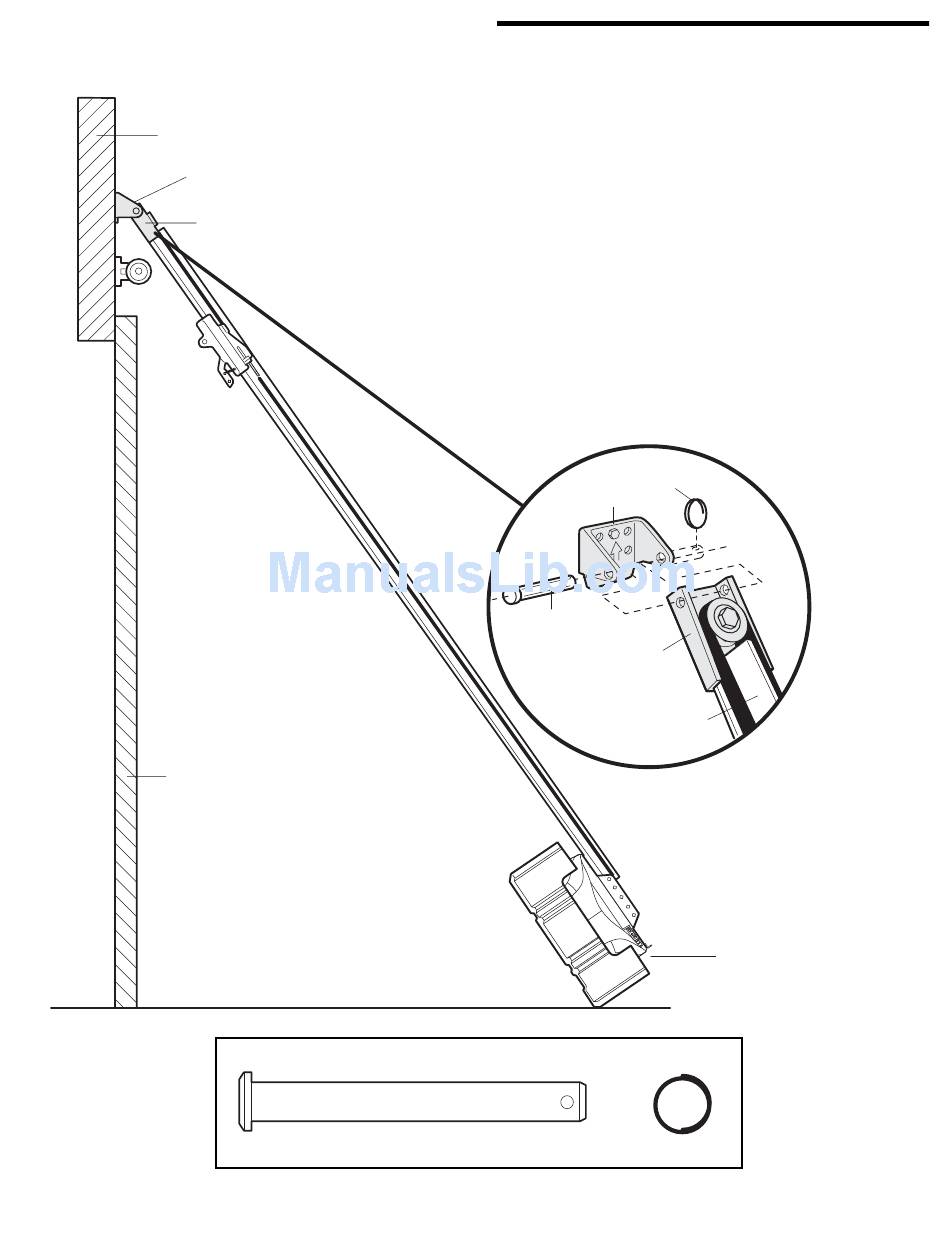

Fixation du rail sur le support de linteau

• Positionner l'ouvre-porte de garage sur le plancher, juste
sous le support de linteau. Utiliser une des boîtes
d'emballage pour le protéger. REMARQUE : Si le ressort de
la porte gêne, il faudra demander de l'aide. Demander à une
personne de bien retenir l'ouvre-porte sur un support
temporaire de façon que le rail ne touche pas le ressort.
• Positionner le support du rail contre le support de linteau.
• Aligner les trous des supports et les raccorder avec un axe
de chape, comme il est illustré.
• Introduire un anneau d'arrêt pour immobiliser.
Axe de chape de
5/16 po x 2-3/4 po
GRANDEUR RÉELLE DES FIXATIONS
10
e OPÉRATION
Anneau d'arrêt
Support de linteau
Support de
la poulie
de la chaîne
Rail
Support
temporaire
Anneau d'arrêt
