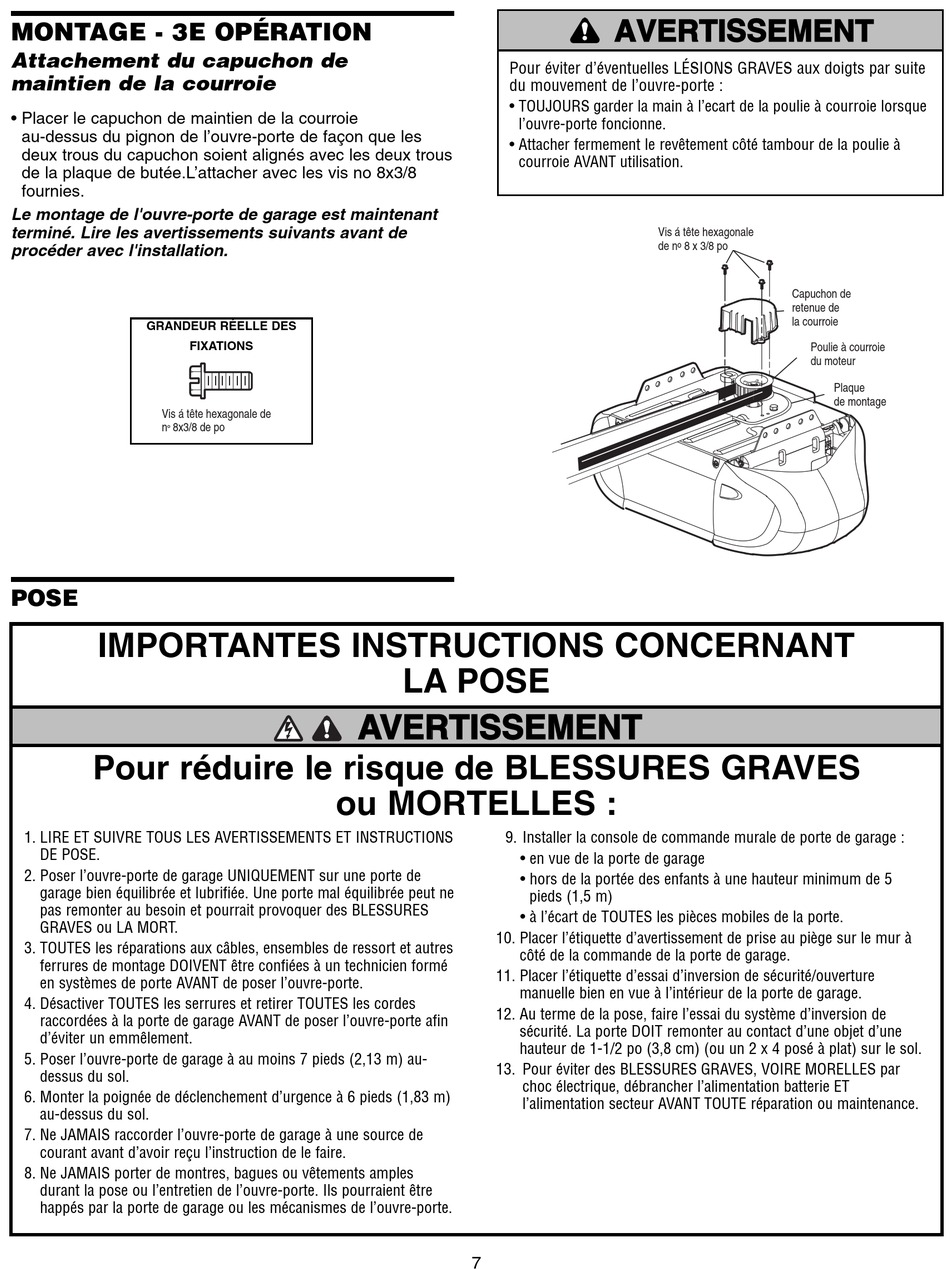

MONTAGE - 3E OPÉRATION
Attachement du capuchon de
maintien de la courroie
• Placer le capuchon de maintien de la courroie
au-dessus du pignon de l'ouvre-porte de façon que les
deux trous du capuchon soient alignés avec les deux trous
de la plaque de butée.L'attacher avec les vis no 8x3/8
fournies.
Le montage de l'ouvre-porte de garage est maintenant
terminé. Lire les avertissements suivants avant de
procéder avec l'installation.
GRANDEUR RÉELLE DES
FIXATIONS
Vis á tête hexagonale de
n 8x3/8 de po
o

POSE

IMPORTANTES INSTRUCTIONS CONCERNANT
Pour réduire le risque de BLESSURES GRAVES
1. LIRE ET SUIVRE TOUS LES AVERTISSEMENTS ET INSTRUCTIONS
DE POSE.
2. Poser l'ouvre-porte de garage UNIQUEMENT sur une porte de
garage bien équilibrée et lubrifiée. Une porte mal équilibrée peut ne
pas remonter au besoin et pourrait provoquer des BLESSURES
GRAVES ou LA MORT.
3. TOUTES les réparations aux câbles, ensembles de ressort et autres
ferrures de montage DOIVENT être confiées à un technicien formé
en systèmes de porte AVANT de poser l'ouvre-porte.
4. Désactiver TOUTES les serrures et retirer TOUTES les cordes
raccordées à la porte de garage AVANT de poser l'ouvre-porte afin
d'éviter un emmêlement.
5. Poser l'ouvre-porte de garage à au moins 7 pieds (2,13 m) au-
dessus du sol.
6. Monter la poignée de déclenchement d'urgence à 6 pieds (1,83 m)
au-dessus du sol.
7. Ne JAMAIS raccorder l'ouvre-porte de garage à une source de
courant avant d'avoir reçu l'instruction de le faire.
8. Ne JAMAIS porter de montres, bagues ou vêtements amples
durant la pose ou l'entretien de l'ouvre-porte. Ils pourraient être
happés par la porte de garage ou les mécanismes de l'ouvre-porte.
AVERTISSEMENT
ATTENTION
AVERTISSEMENT
AVERTISSEMENT
LA POSE
AVERTISSEMENT AVERTISSEMENT
ou MORTELLES :
7
AVERTISSEMENT
Pour éviter d'éventuelles LÉSIONS GRAVES aux doigts par suite
du mouvement de l'ouvre-porte :
• TOUJOURS garder la main à l'ecart de la poulie à courroie lorsque
l'ouvre-porte foncionne.
• Attacher fermement le revêtement côté tambour de la poulie à
courroie AVANT utilisation.
Vis á tête hexagonale
de n
9. Installer la console de commande murale de porte de garage :
• en vue de la porte de garage
• hors de la portée des enfants à une hauteur minimum de 5
pieds (1,5 m)
• à l'écart de TOUTES les pièces mobiles de la porte.
10. Placer l'étiquette d'avertissement de prise au piège sur le mur à
côté de la commande de la porte de garage.
11. Placer l'étiquette d'essai d'inversion de sécurité/ouverture
manuelle bien en vue à l'intérieur de la porte de garage.
12. Au terme de la pose, faire l'essai du système d'inversion de
sécurité. La porte DOIT remonter au contact d'une objet d'une
hauteur de 1-1/2 po (3,8 cm) (ou un 2 x 4 posé à plat) sur le sol.
13. Pour éviter des BLESSURES GRAVES, VOIRE MORELLES par
choc électrique, débrancher l'alimentation batterie ET
l'alimentation secteur AVANT TOUTE réparation ou maintenance.
8 x 3/8 po
o
Capuchon de
retenue de
la courroie
Poulie à courroie
du moteur
Plaque
de montage
AVERT
AVERT
