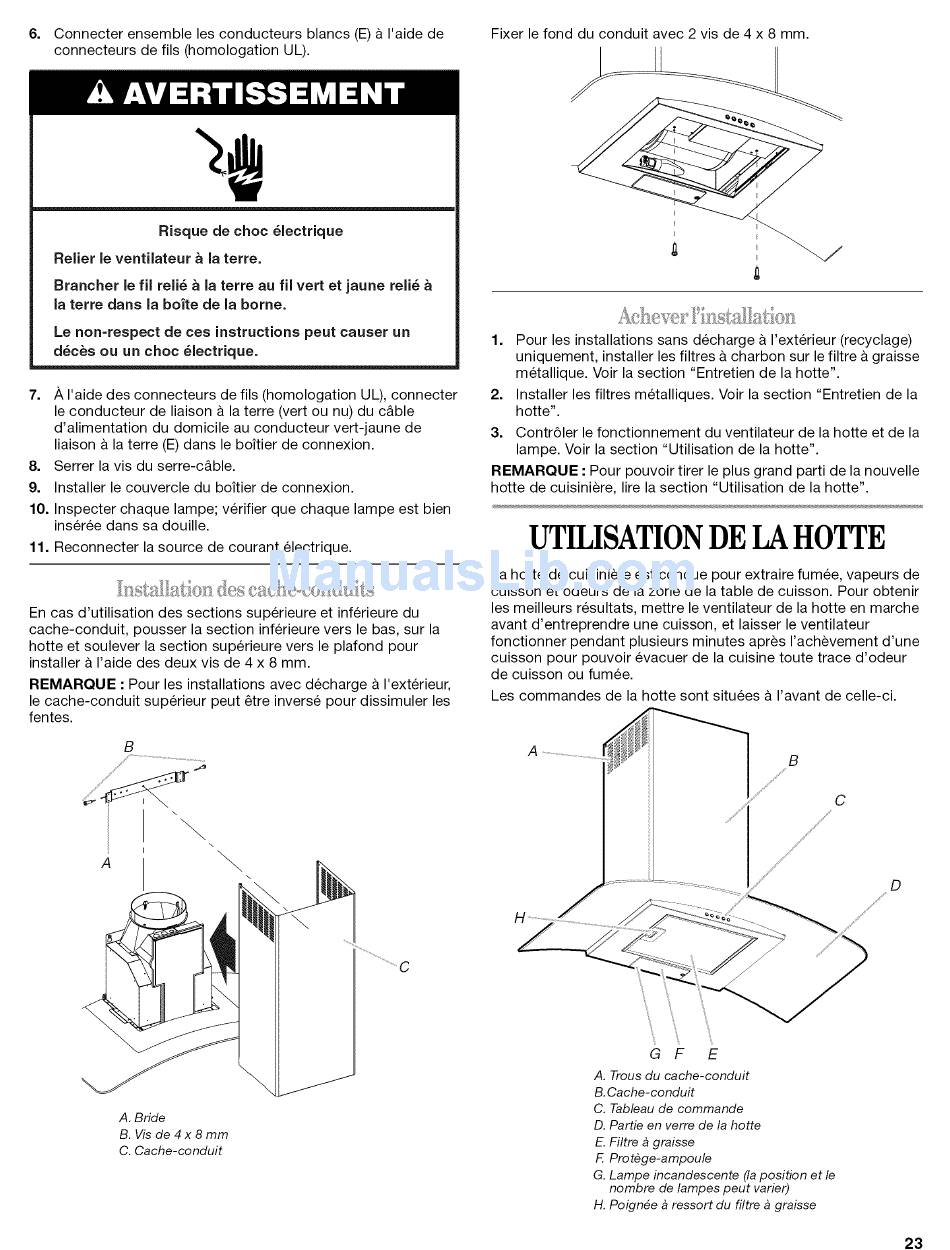

6. Connecter ensemble les conducteurs
blancs (E) a I'aide de
connecteurs
de ills (homologation
UL).
Risque de choc _lectrique
Relier le ventilateur a la terre.
Brancher
le fil reli_ a la terre au fil vert et jaune reli_
la terre dans la boite de la borne.
Le non=respect
de ces instructions
peut causer un
d_c_s ou un choc 61ectrique.
7. A I'aide des connecteurs
de ills (homologation UL), connecter
le conducteur
de liaison & la terre (vert ou nu) du c&ble
d'alimentation
du domicile au conducteur
vert-jaune de
liaison & la terre (E) dans le boitier de connexion.
8. Serrer la vis du serre-c&ble.
9. Installer le couvercle du boitier de connexion.
10. Inspecter chaque lampe; verifier que chaque lampe est bien
inser6e dans sa douille.
11. Reconnecter
la source de courant electrique.
En cas d'utilisation
des sections superieure et inferieure du
cache-conduit,
pousser la section inferieure vers le bas, sur la
hotte et soulever la section superieure vers le plafond pour
installer a I'aide des deux vis de 4 x 8 mm.
REMARQUE : Pour les installations avec decharge a I'exterieur,
le cache-conduit
superieur peut _tre inverse pour dissimuler les
fentes.
B
\
\
A
Fixer le fond du conduit avec 2 vis de 4 x 8 mm.
I
I
I
E
I
E
1.
Pour les installations
sans decharge
a I'exterieur
(recyclage)
uniquement,
installer les filtres a charbon
sur le filtre a graisse
metallique.
Voir la section
"Entretien
de la hotte".
2.
Installer les flltres metalliques.
Voir la section
"Entretien
de la
hotte".
3.
Contr61er le fonctionnement
du ventilateur
de la hotte et de la
lampe. Voir la section
"Utilisation de la hotte".
REMAROUE
• Pour pouvoir tirer le plus grand parti de la nouvelle
hotte de cuisiniere, lire la section "Utilisation
de la hotte".
UTILISATION D E LAHOTTE
La hotte de cuisiniere est con£sue pour extraire fumee, vapeurs de
cuisson et odeurs de la zone de la table de cuisson. Pour obtenir
les meilleurs resultats, mettre le ventilateur de la hotte en marche
avant d'entreprendre
une cuisson, et laisser le ventilateur
fonctionner
pendant plusieurs minutes apres I'achevement d'une
cuisson pour pouvoir evacuer de la cuisine toute trace d'odeur
de cuisson ou fumee.
Les commandes
de la hotte sont situ_es a I'avant de celle-ci.
A
B
D
,,#
A. Bride
B. Vis de 4 x 8 mm
C. Cache-conduit
G
F
E
A. Trous du cache-conduit
B. Cache-conduit
C. Tableau de commande
D. Partie en verre de la hotte
E. Filtre _ graisse
F. Protege-ampoule
G. Lampe incandescente
(la position et le
nombre de lampes peut varier)
H. Poign_e _ ressort du filtre _ graisse
23
