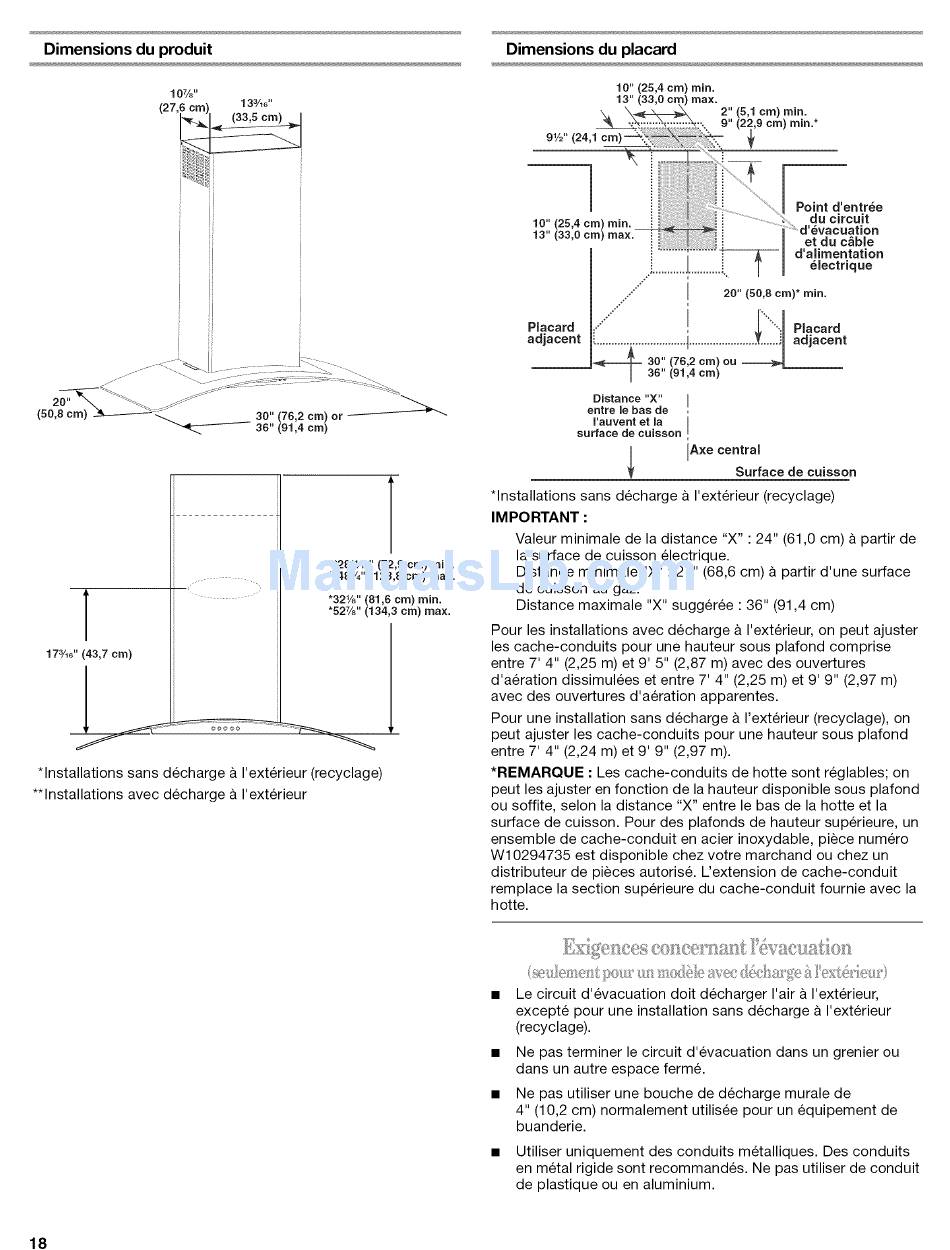

Dimensions du produit
Dimensions du placard
10%"
(27,6 cm)
13¾o"
36"(91,4cm)
]
17¾o" (43,7 cm)
*'28W16" (72,9 cm) rain.
**48¾" (123,8 crn) max.
"321/8" (81,6 crn) rnin.
*52%" (134,3 crn) max.
*Installations
sans decharge a I'exterieur (recyclage)
**Installations
avec decharge a I'exterieur
10" (25,4 crn) rnin.
Point a'entr e
rn n
i
:: ..................................
........ d u circuit
10" (25,4 crn) max _
_
i ::'d'_vacuat
on
13" (33,0crn)
"
i
i
et du c_ble
i ................... _
d'alimentation
i.......................
i
T
_ ectr que
/°"
I
20" (50,8 crn)* rnin.
o/"
/
Placard
Placard
adjacent i:i . ...........................
t.
adjacent
=
0" (76,2 crn) ou
36" (91,4 crn)
Distance "X"
I
entre le bas de
I'auvent et la
I
surface
de
CILlieson
,
IAxe central
Surface de cuisson
*Installations
sans decharge & I'exterieur (recyclage)
IMPORTANT
:
Valeur minimale de la distance "X" : 24" (61,0 cm) & partir de
la surface de cuisson electrique.
Distance minimale "X" : 27" (68,6 cm) & partir d'une surface
de cuisson au gaz.
Distance maximale "X" sugger6e : 36" (91,4 cm)
Pour les installations avec d6charge & I'ext6rieur, on peut ajuster
les cache-conduits
pour une hauteur sous plafond comprise
entre 7' 4" (2,25 m) et 9' 5" (2,87 m) avec des ouvertures
d'aeration dissimulees et entre 7' 4" (2,25 m) et 9' 9" (2,97 m)
avec des ouvertures d'aeration apparentes.
Pour une installation sans decharge & I'exterieur (recyclage), on
peut ajuster les cache-conduits
pour une hauteur sous plafond
entre 7' 4" (2,24 m) et 9' 9" (2,97 m).
*REMARQUE
: Les cache-conduits
de hotte sont reglables; on
peut les ajuster en fonction de la hauteur disponible sous plafond
ou soffite, selon la distance "X" entre le has de la hotte et la
surface de cuisson. Pour des plafonds de hauteur superieure, un
ensemble de cache-conduit
en acier inoxydable,
piece numero
W10294735 est disponible
chez votre marchand ou chez un
distributeur
de pieces autorise. L'extension de cache-conduit
remplace la section superieure du cache-conduit
fournie avec la
hotte.
Le circuit d'evacuation
dolt decharger I'air & I'exterieur,
excepte pour une installation sans decharge & I'exterieur
(recyclage).
Ne pas terminer le circuit d'evacuation
dans un grenier ou
dans un autre espace ferme.
Ne pas utiliser une bouche de decharge murale de
4" (10,2 cm) normalement utilisee pour un equipement de
buanderie.
Utiliser uniquement des conduits metalliques.
Des conduits
en metal rigide sont recommandes.
Ne pas utiliser de conduit
de plastique ou en aluminium.
