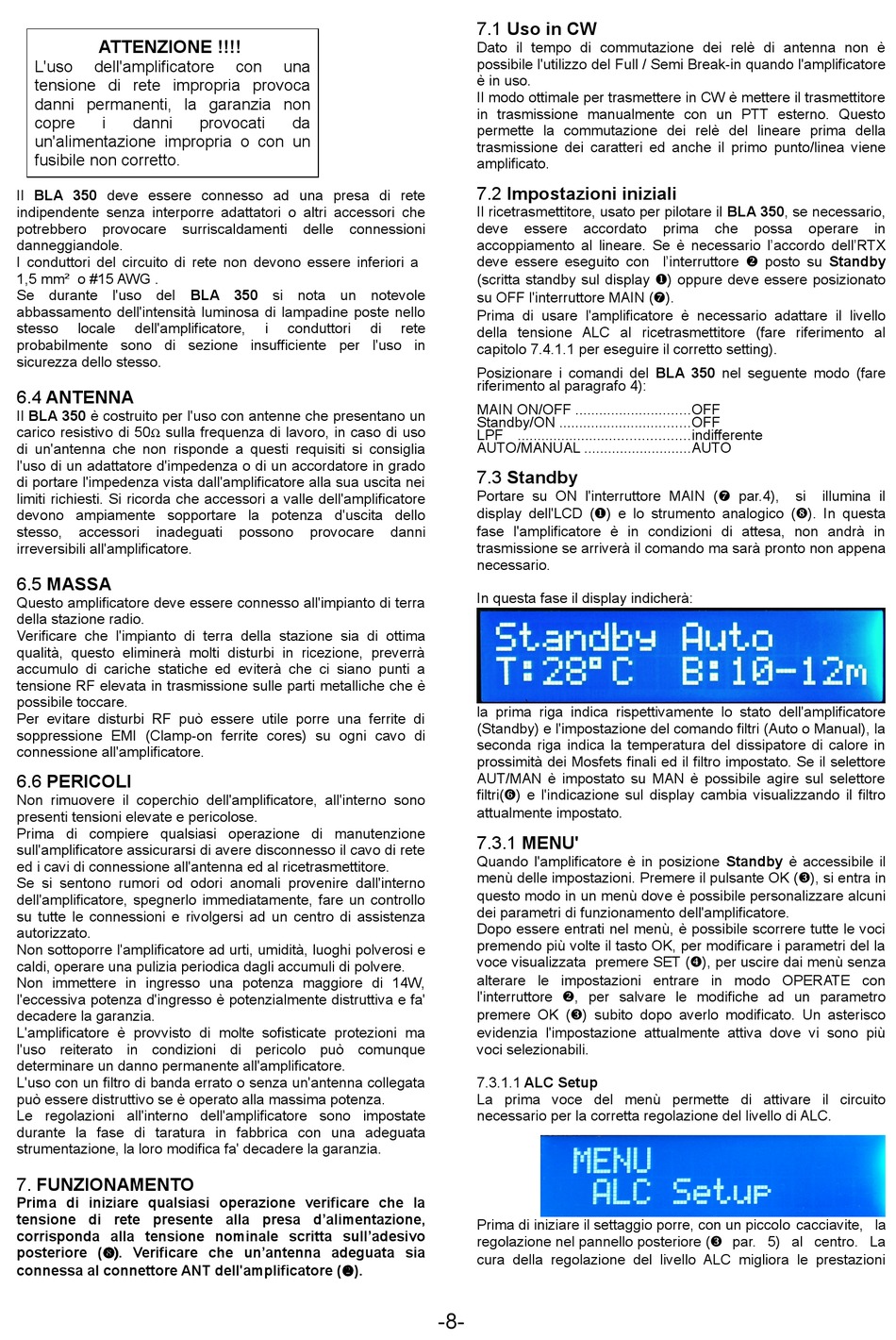

ATTENZIONE !!!!
L'uso
dell'amplificatore
tensione di rete impropria provoca
danni permanenti, la garanzia non
copre
i
danni
un'alimentazione impropria o con un
fusibile non corretto.
Il BLA 350 deve essere connesso ad una presa di rete
indipendente senza interporre adattatori o altri accessori che
potrebbero
provocare
surriscaldamenti
danneggiandole.
I conduttori del circuito di rete non devono essere inferiori a
1,5 mm² o #15 AWG .
Se durante l'uso del BLA 350 si nota un notevole
abbassamento dell'intensità luminosa di lampadine poste nello
stesso
locale
dell'amplificatore,
probabilmente sono di sezione insufficiente per l'uso in
sicurezza dello stesso.

6.4 ANTENNA

Il BLA 350 è costruito per l'uso con antenne che presentano un
carico resistivo di 50 sulla frequenza di lavoro, in caso di uso
di un'antenna che non risponde a questi requisiti si consiglia
l'uso di un adattatore d'impedenza o di un accordatore in grado
di portare l'impedenza vista dall'amplificatore alla sua uscita nei
limiti richiesti. Si ricorda che accessori a valle dell'amplificatore
devono ampiamente sopportare la potenza d'uscita dello
stesso,
accessori
inadeguati
irreversibili all'amplificatore.
6.5 MASSA
Questo amplificatore deve essere connesso all'impianto di terra
della stazione radio.
Verificare che l'impianto di terra della stazione sia di ottima
qualità, questo eliminerà molti disturbi in ricezione, preverrà
accumulo di cariche statiche ed eviterà che ci siano punti a
tensione RF elevata in trasmissione sulle parti metalliche che è
possibile toccare.
Per evitare disturbi RF può essere utile porre una ferrite di
soppressione EMI (Clamp-on ferrite cores) su ogni cavo di
connessione all'amplificatore.
6.6 PERICOLI
Non rimuovere il coperchio dell'amplificatore, all'interno sono
presenti tensioni elevate e pericolose.
Prima di compiere qualsiasi operazione di manutenzione
sull'amplificatore assicurarsi di avere disconnesso il cavo di rete
ed i cavi di connessione all'antenna ed al ricetrasmettitore.
Se si sentono rumori od odori anomali provenire dall'interno
dell'amplificatore, spegnerlo immediatamente, fare un controllo
su tutte le connessioni e rivolgersi ad un centro di assistenza
autorizzato.
Non sottoporre l'amplificatore ad urti, umidità, luoghi polverosi e
caldi, operare una pulizia periodica dagli accumuli di polvere.
Non immettere in ingresso una potenza maggiore di 14W,
l'eccessiva potenza d'ingresso è potenzialmente distruttiva e fa'
decadere la garanzia.
L'amplificatore è provvisto di molte sofisticate protezioni ma
l'uso reiterato in condizioni di pericolo può comunque
determinare un danno permanente all'amplificatore.
L'uso con un filtro di banda errato o senza un'antenna collegata
può essere distruttivo se è operato alla massima potenza.
Le regolazioni all'interno dell'amplificatore sono impostate
durante la fase di taratura in fabbrica con una adeguata
strumentazione, la loro modifica fa' decadere la garanzia.
7. FUNZIONAMENTO
Prima di iniziare qualsiasi operazione verificare che la
tensione di rete presente alla presa d'alimentazione,
corrisponda alla tensione nominale scritta sull'adesivo
posteriore (b). Verificare che un'antenna adeguata sia
connessa al connettore ANT dell'amplificatore (\).
con
una
provocati
da
delle
connessioni
i
conduttori
possono
provocare
7.1 Uso in CW
Dato il tempo di commutazione dei relè di antenna non è
possibile l'utilizzo del Full / Semi Break-in quando l'amplificatore
è in uso.
Il modo ottimale per trasmettere in CW è mettere il trasmettitore
in trasmissione manualmente con un PTT esterno. Questo
permette la commutazione dei relè del lineare prima della
trasmissione dei caratteri ed anche il primo punto/linea viene
amplificato.
7.2 Impostazioni iniziali
Il ricetrasmettitore, usato per pilotare il BLA 350, se necessario,
deve
essere
accoppiamento al lineare. Se è necessario l'accordo dell'RTX
deve essere eseguito con l'interruttore \ posto su Standby
(scritta standby sul display [) oppure deve essere posizionato
su OFF l'interruttore MAIN (a).
Prima di usare l'amplificatore è necessario adattare il livello
di
rete
della tensione ALC al ricetrasmettitore (fare riferimento al
capitolo 7.4.1.1 per eseguire il corretto setting).
Posizionare i comandi del BLA 350 nel seguente modo (fare
riferimento al paragrafo 4):
MAIN ON/OFF .............................OFF
Standby/ON .................................OFF
LPF ...........................................indifferente
AUTO/MANUAL ...........................AUTO
7.3 Standby
Portare su ON l'interruttore MAIN (a par.4),
display dell'LCD ([) e lo strumento analogico (b). In questa
fase l'amplificatore è in condizioni di attesa, non andrà in
danni
trasmissione se arriverà il comando ma sarà pronto non appena
necessario.
In questa fase il display indicherà:
la prima riga indica rispettivamente lo stato dell'amplificatore
(Standby) e l'impostazione del comando filtri (Auto o Manual), la
seconda riga indica la temperatura del dissipatore di calore in
prossimità dei Mosfets finali ed il filtro impostato. Se il selettore
AUT/MAN è impostato su MAN è possibile agire sul selettore
filtri(`) e l'indicazione sul display cambia visualizzando il filtro
attualmente impostato.
7.3.1 MENU'
Quando l'amplificatore è in posizione Standby è accessibile il
menù delle impostazioni. Premere il pulsante OK (]), si entra in
questo modo in un menù dove è possibile personalizzare alcuni
dei parametri di funzionamento dell'amplificatore.
Dopo essere entrati nel menù, è possibile scorrere tutte le voci
premendo più volte il tasto OK, per modificare i parametri del la
voce visualizzata premere SET (^), per uscire dai menù senza
alterare le impostazioni entrare in modo OPERATE con
l'interruttore \, per salvare le modifiche ad un parametro
premere OK (]) subito dopo averlo modificato. Un asterisco
evidenzia l'impostazione attualmente attiva dove vi sono più
voci selezionabili.
7.3.1.1 ALC Setup
La prima voce del menù permette di attivare il circuito
necessario per la corretta regolazione del livello di ALC.
Prima di iniziare il settaggio porre, con un piccolo cacciavite, la
regolazione nel pannello posteriore (] par. 5) al centro. La
cura della regolazione del livello ALC migliora le prestazioni
-8-
accordato
prima
che
possa
operare
in
si
illumina il
