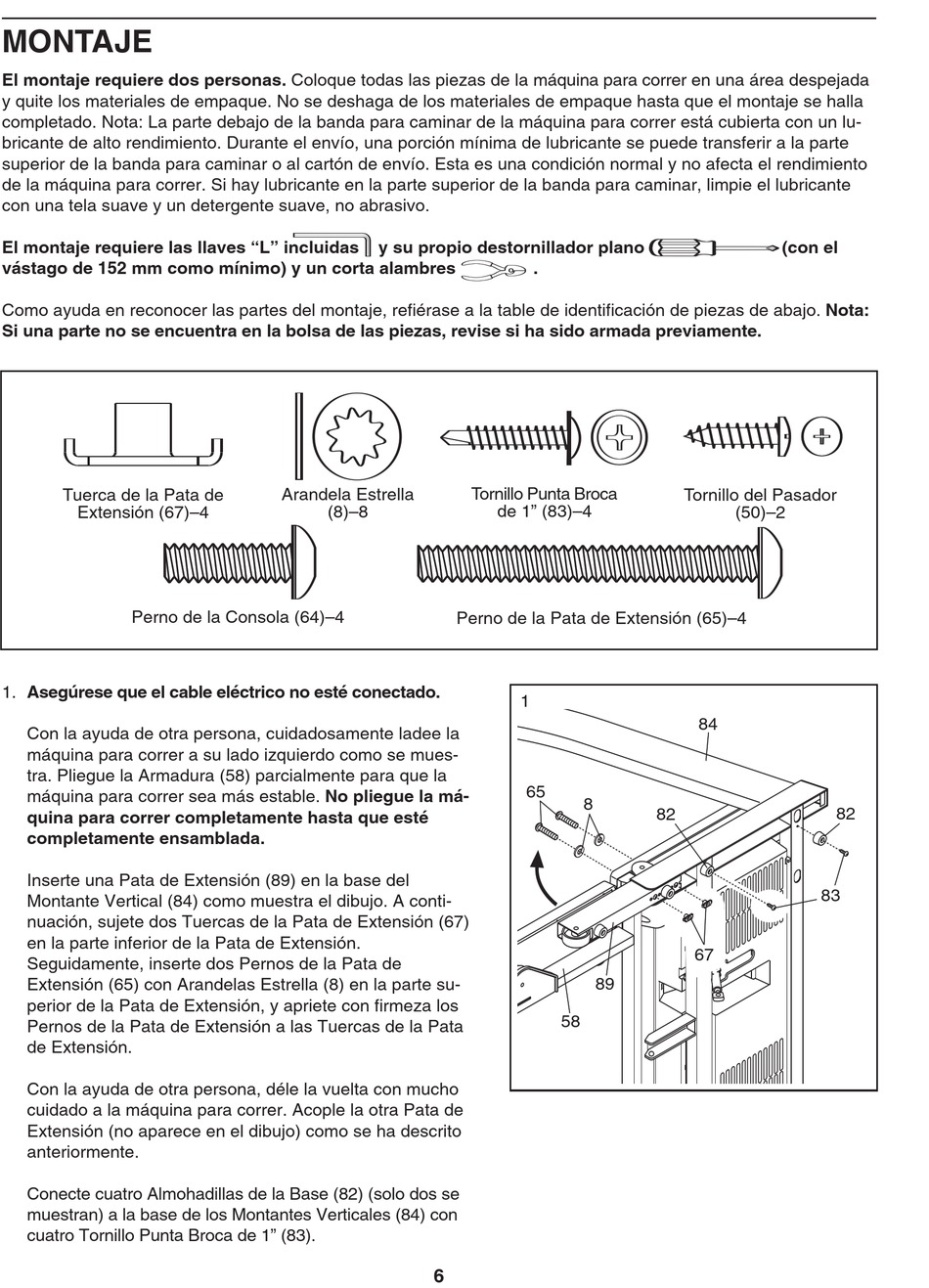

MONTAJE

El montaje requiere dos personas. Coloque todas las piezas de la máquina para correr en una área despejada
y quite los materiales de empaque. No se deshaga de los materiales de empaque hasta que el montaje se halla
(84)–2
Extension Leg Bolt (96)–4
completado. Nota: La parte debajo de la banda para caminar de la máquina para correr está cubierta con un lu-
bricante de alto rendimiento. Durante el envío, una porción mínima de lubricante se puede transferir a la parte
superior de la banda para caminar o al cartón de envío. Esta es una condición normal y no afecta el rendimiento
de la máquina para correr. Si hay lubricante en la parte superior de la banda para caminar, limpie el lubricante
con una tela suave y un detergente suave, no abrasivo.
El montaje requiere las llaves "L" incluidas
vástago de 152 mm como mínimo) y un corta alambres
Como ayuda en reconocer las partes del montaje, refiérase a la table de identificación de piezas de abajo. Nota:
Si una parte no se encuentra en la bolsa de las piezas, revise si ha sido armada previamente.
Tuerca de la Pata de
Extensión (67)–4
Perno de la Consola (64)–4
1. Asegúrese que el cable eléctrico no esté conectado.
Con la ayuda de otra persona, cuidadosamente ladee la
máquina para correr a su lado izquierdo como se mues-
tra. Pliegue la Armadura (58) parcialmente para que la
máquina para correr sea más estable. No pliegue la má-
quina para correr completamente hasta que esté
completamente ensamblada.
Inserte una Pata de Extensión (89) en la base del
Montante Vertical (84) como muestra el dibujo. A conti-
nuación, sujete dos Tuercas de la Pata de Extensión (67)
en la parte inferior de la Pata de Extensión.
Seguidamente, inserte dos Pernos de la Pata de
Extensión (65) con Arandelas Estrella (8) en la parte su-
perior de la Pata de Extensión, y apriete con firmeza los
Pernos de la Pata de Extensión a las Tuercas de la Pata
de Extensión.
Con la ayuda de otra persona, déle la vuelta con mucho
cuidado a la máquina para correr. Acople la otra Pata de
Extensión (no aparece en el dibujo) como se ha descrito
anteriormente.
Conecte cuatro Almohadillas de la Base (82) (solo dos se
muestran) a la base de los Montantes Verticales (84) con
cuatro Tornillo Punta Broca de 1" (83).
Wheel Nut (13)–2
y su propio destornillador plano
Arandela Estrella
(8)–8
Perno de la Pata de Extensión (65)–4
6
.
Tornillo Punta Broca
de 1" (83)–4
1
65
8
82
89
58
Handrail Bolt (64)–4
Extension Leg Bolt (96)–4
(con el
Tornillo del Pasador
(50)–2
84
82
83
67
