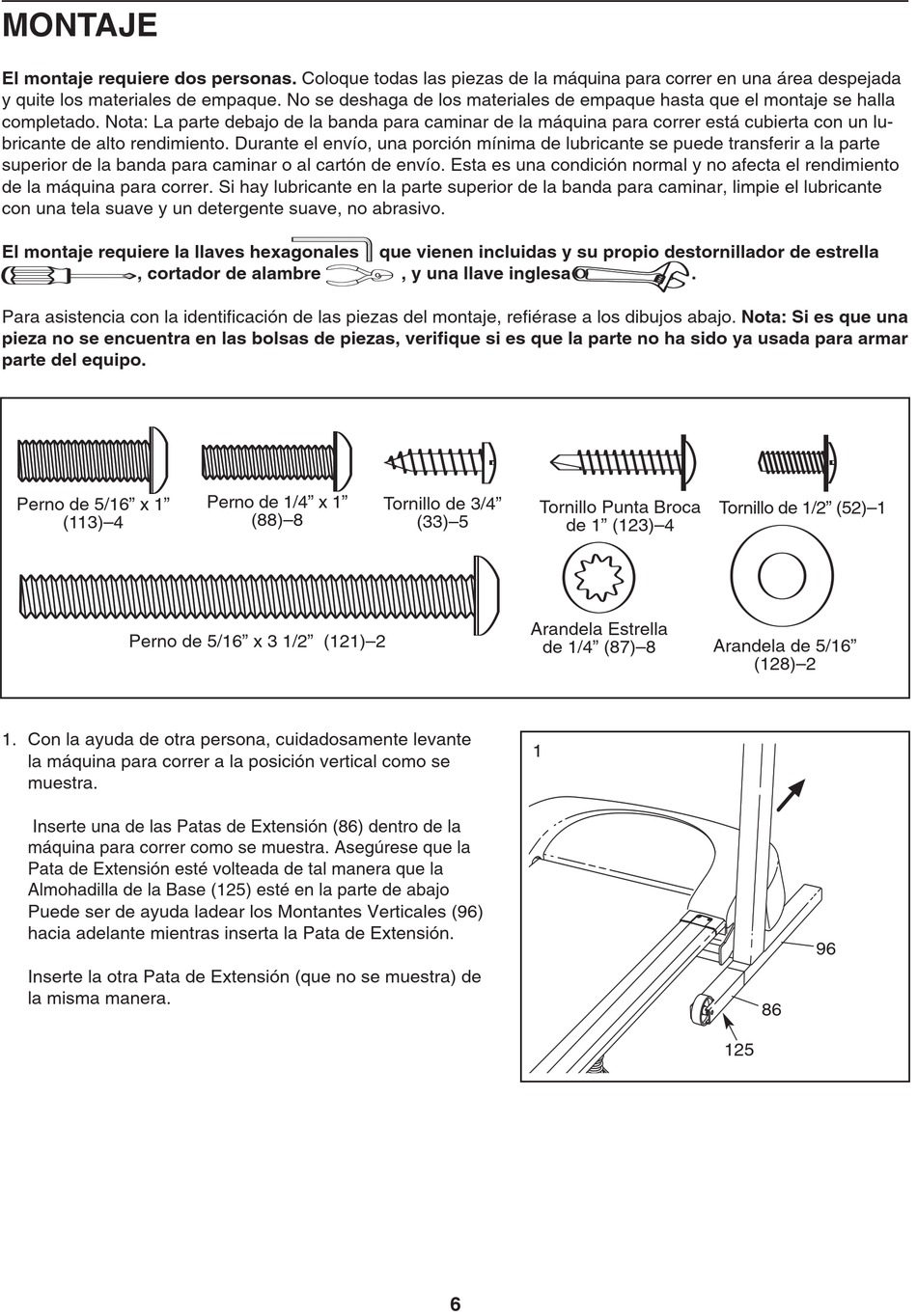

MONTAJE

El montaje requiere dos personas. Coloque todas las piezas de la máquina para correr en una área despejada
y quite los materiales de empaque. No se deshaga de los materiales de empaque hasta que el montaje se halla
completado. Nota: La parte debajo de la banda para caminar de la máquina para correr está cubierta con un lu-
bricante de alto rendimiento. Durante el envío, una porción mínima de lubricante se puede transferir a la parte
superior de la banda para caminar o al cartón de envío. Esta es una condición normal y no afecta el rendimiento
1" Tek Screw
de la máquina para correr. Si hay lubricante en la parte superior de la banda para caminar, limpie el lubricante
(47)–8
con una tela suave y un detergente suave, no abrasivo.
El montaje requiere la llaves hexagonales
, cortador de alambre
Para asistencia con la identificación de las piezas del montaje, refiérase a los dibujos abajo. Nota: Si es que una
pieza no se encuentra en las bolsas de piezas, verifique si es que la parte no ha sido ya usada para armar
parte del equipo.
Perno de 5/16" x 1"
(113)–4
Perno de 5/16" x 3 1/2" (121)–2
1. Con la ayuda de otra persona, cuidadosamente levante
la máquina para correr a la posición vertical como se
muestra.
Inserte una de las Patas de Extensión (86) dentro de la
máquina para correr como se muestra. Asegúrese que la
Pata de Extensión esté volteada de tal manera que la
Almohadilla de la Base (125) esté en la parte de abajo
Puede ser de ayuda ladear los Montantes Verticales (96)
hacia adelante mientras inserta la Pata de Extensión.
Inserte la otra Pata de Extensión (que no se muestra) de
la misma manera.
Star Washer
(106)–4
Latch Screw (109)–2
que vienen incluidas y su propio destornillador de estrella
Perno de 1/4" x 1"
Tornillo de 3/4"
(88)–8
1" Silver Screw (92)–2
, y una llave inglesa
Tornillo Punta Broca
(33)–5
de 1" (123)–4
Arandela Estrella
de 1/4" (87)–8
1
6
.
Tornillo de 1/2" (52)–1
Arandela de 5/16"
(128)–2
96
86
125
1 1/2" Screw (
