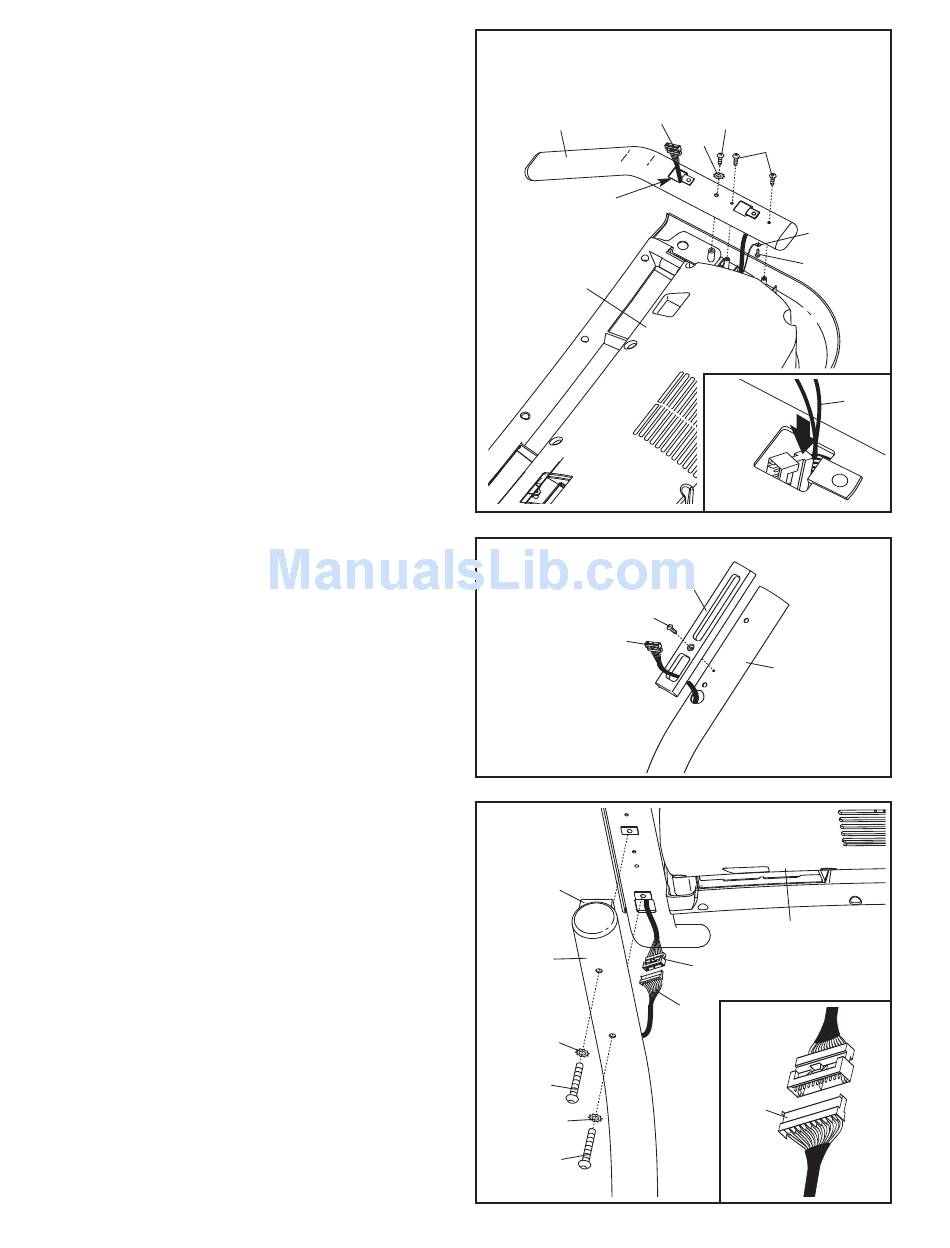

7. Appoggiare il gruppo consolle a faccia ingiù su
una superficie morbida per evitare di rigarla.
Con l'aiuto di un'altra persona reggere il
Corrimano (18) nella posizione indicata. Inserire
il filo consolle nel Corrimano e farlo uscire dal
foro quadrato indicato. Se necessario, stringere
il connettore con le pinze ad ago solo nella
zona indicata dalla freccia nel disegno nel ri-
quadro. Poi togliere la fascetta dal filo consolle.
Collegare il filo messa a terra nel Corrimano (18)
con una Vite di Messa a Terra Argento (11).
Successivamente, fissare il Corrimano al gruppo
consolle. Assicurarsi che non vi siano cavi
impigliati. Stringere a mano il Bullone Consolle
(22) con una Rondella a Stella da 1/4" (21) nel
Corrimano e poi stringere a mano due Viti da
3/4" (2) nel Corrimano. Stringere il Bullone
Consolle e poi le due Viti; non serrare ecces-
sivamente le due Viti.
Fissare l'altro Corrimano (non raffigurato)
nelle stesso modo. Nota: non ci sono cavi
dall'altro lato.
8. Inserire il Filo Montante (28) nello Spaziatore
Corrimano (88) come indicato. Fissare lo
Spaziatore Corrimano al Montante Destro (36)
con una Vite da 3/4" (2).
Fissare l'altro Spaziatore Corrimano (non raf-
figurato) al Montante Sinistro (non raffigu-
rato) allo stesso modo. Nota: non ci sono
cavi sul lato sinistro.
9. Mentre una seconda persona regge la Base della
Consolle (26) vicino allo Spaziatore Corrimano
(88) destro, collegare il filo consolle al Filo
Montante (28) come indicato nel disegno nel riqua-
dro. Importante: Se i connettori sono posizio-
nati correttamente, scivoleranno facilmente
l'uno nell'altro. Se i connettori non sono posi-
zionati correttamente, la consolle potrebbe es-
serne danneggiata quando accesa. Inserire i
connettori nel Montante Destro (36).
Fissare la Base della Consolle (26) al Montante
Destro (36) e il Montante Sinistro (non raffigu-
rato) con quattro Bulloni Corrimano (20) e quat-
tro Rondelle a Stella Corrimano (19) (viene mo-
strato solo un lato). Pre-avvitare i quattro
Bulloni Corrimano prima di serrarli definitiva-
mente.
