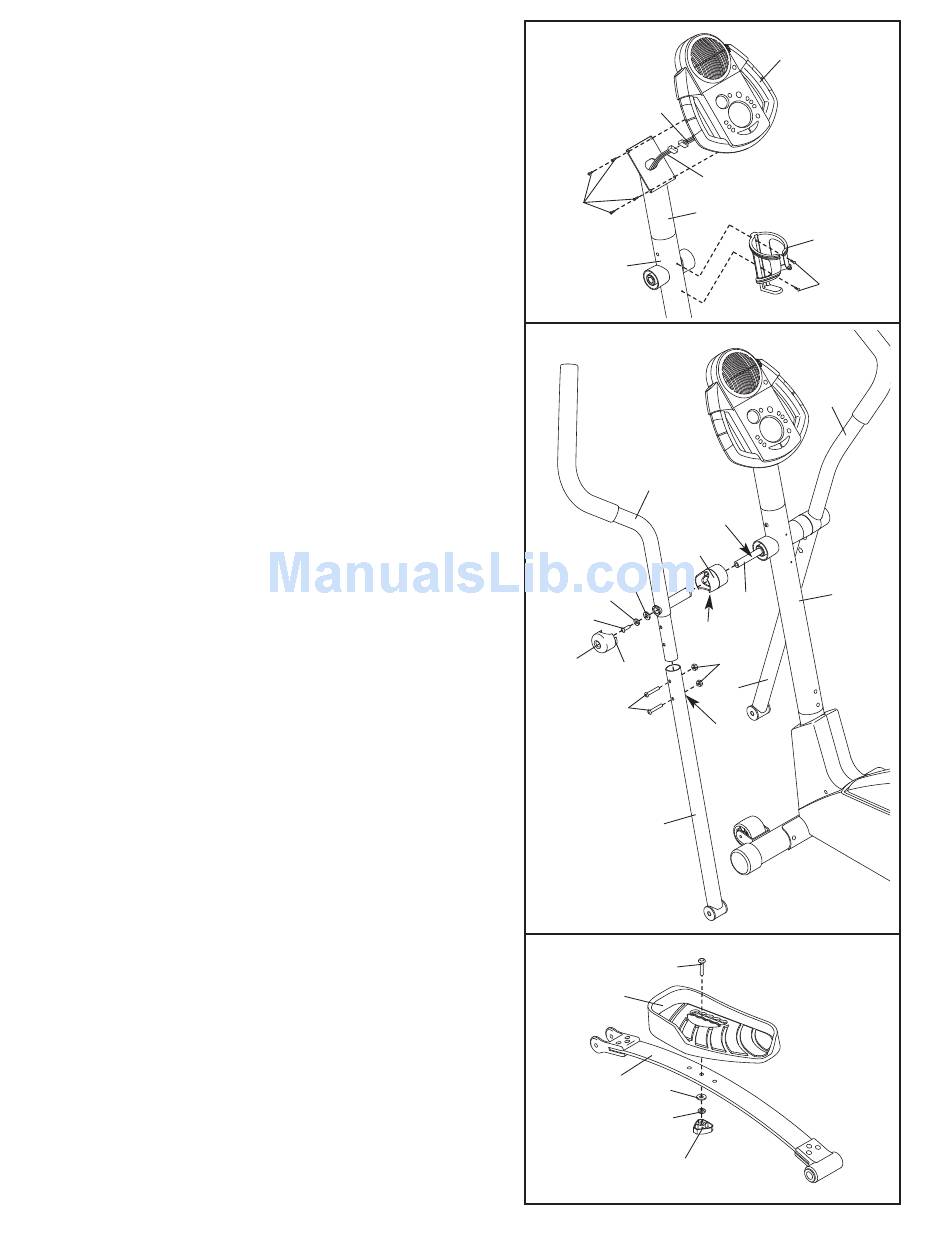

5. Während eine andere Person den Computer (23) in der
gezeigten Position hält, verbinden Sie den Drahthalter
am Computer mit dem oberen Verlängerungsdrahthalter
(44). Führen Sie den zusätzlichen Drahthalter in den
Pfostenverlängerung (73) ein.
Befestigen Sie den Computer (23) mit vier M4 x 16mm
Schrauben (52) an der Pfostenverlängerung (73).
Achten Sie darauf, dass Sie die Drahthalter nicht
einklemmen.
Befestigen Sie den Wasserflaschenhalter (65) mit zwei
M4 x 19mm Schrauben (86) am Pfosten (2).
6. Identifizieren Sie die linke Haltestange (6) der mit
einem Aufkleber markiert ist. Führen Sie die linke
Haltestange in einer der Haltestangenbein (5) ein; ach-
ten Sie darauf, dass der Haltestangenbein so
gedreht ist, dass sich die sechseckigen Löcher auf
der angezeigten Seite befinden. Befestigen Sie die
linke Haltestange mit zwei M8 x 45mm Knopfbolzen
(50) und zwei M8 Nylon-Verschlussmuttern (38) an
einem der Haltestangenbeine (5). Achten Sie darauf,
dass sich die Nylon-Verschlussmuttern in den
sechseckigen Löchern befinden. Ziehen Sie die
Knopfbolzen nocht nicht fest an.
Schieben Sie die Drehachse (7) durch den Pfosten (2)
und richten Sie sie so aus, dass sich der Pfosten genau
in der Mitte befindet. Schmieren Sie dann die beiden
Enden der Drehachse großzügig mit dem beigelegten
Schmierfett ein.
Richten Sie eines der Haltestangenabstandsstücke (47)
so aus, dass der kleine Pfeil am Haltestangenabstands-
stück zum Boden zeigt. Schieben Sie dann das
Haltestangenabstandsstück auf den Stab der linken
Haltestange (6). Als nächstes die linke Haltestange auf
die Drehachse (7) schieben.
Schieben Sie eine Haltestangenunterlegscheibe (55) und
eine Wellenscheibe (43) auf eine M8 x 25mm Schraube
mit Nylon (56) und ziehen Sie diese Schraube mit Nylon
an der Drehachse (7) fest. Drücken Sie dann die Klappen
einer Haltestangenkappe (46) in das Pfosten-
Abstandsstück (48).
Montieren Sie die rechte Haltestange (8) und das ande-
re Haltestangenbein (5) auf die gleiche Weise.
7. Identifizieren Sie die linke Pedalfeder (11), die mit einem
Aufkleber versehen ist. Befestigen Sie das linke Pedal
(13) mit einem M10 x 30mm Einsteckbolzen (80), einer
M10 Unterlegscheibe (78), einer M10 gespaltene
Unterlegscheibe (59) und einem Pedalknopf (81), an der
linken Pedalfeder, wie gezeigt. Anmerkung: Das linke
Pedal kann in verschiedenen Positionen angebracht wer-
den, indem die fünf Positionen im linken Pedal und die
drei Löcher in der Pedalfeder benutzt werden.
Befestigen Sie das rechte Pedal (nicht gezeigt) auf die
gleiche Weise. Achten Sie darauf, dass beide Pedale im
gleichen Loch und in der gleichen Pedalposition sind.
