PLANIFICATION PRÉALABLE
• Ces lave-vaisselle sont conçus afin d'être
polyvalents et de pouvoir s'adapter à pour ainsi dire
n'importe quelle installation.
• Tous les modèles ont une porte pleine longueur
sans le panneau d'accès traditionnel.

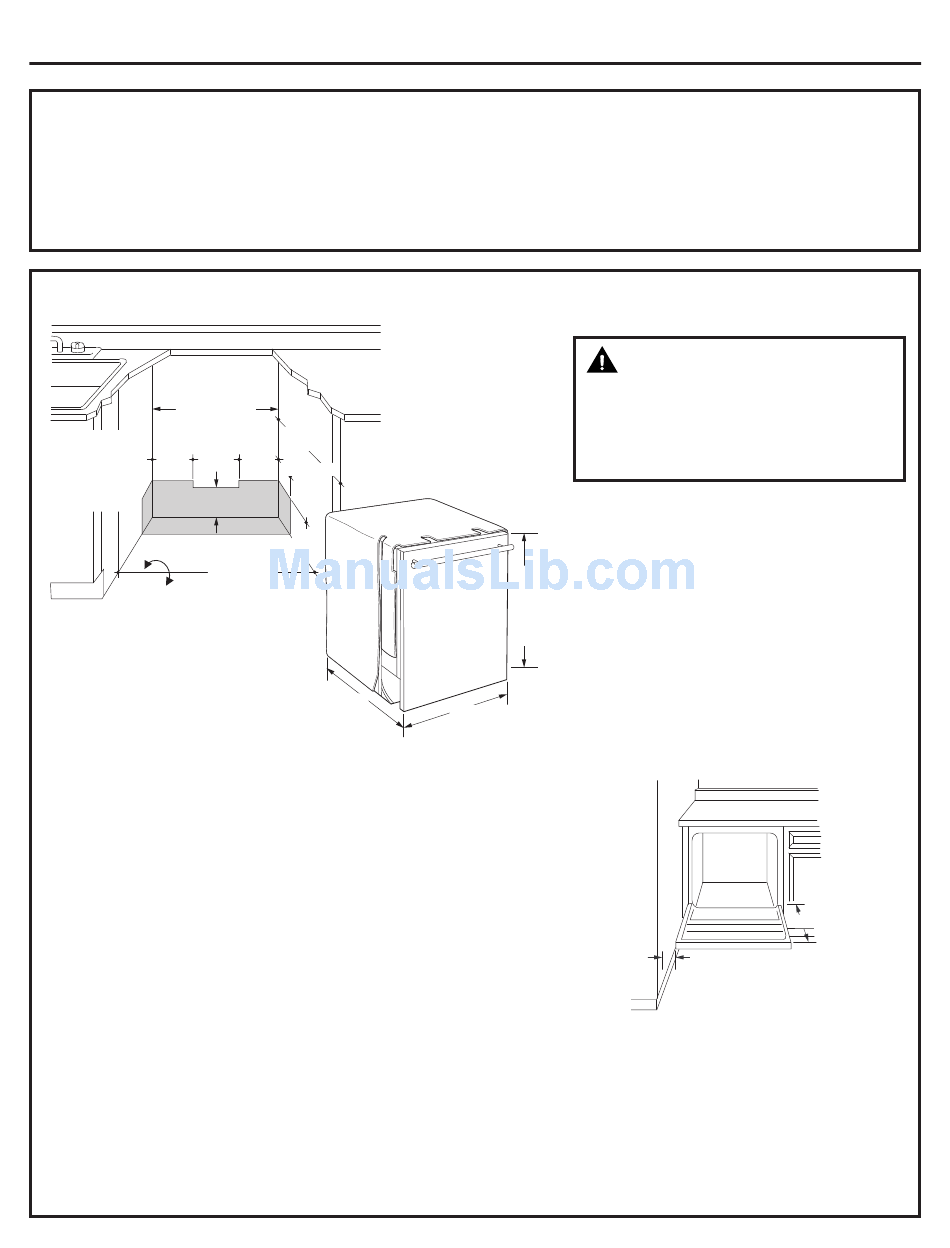

PRÉPARATION DE L'ENCEINTE DU LAVE-VAISSELLE
Cette portion du
mur ne doit pas
avoir de tuyaux
ni de fils
88 cm
(34-1/2 po)
12,7 cm
min. dessous
(5 po)
du plan de
travail au sol
10,2 cm (4 po)
61 cm
(24 po) min.
Le sol DOIT
être au même
niveau que le
sol de la pièce
Figure A
*Les lave-vaisselle modèles ZBD6900PII et ZBD8900PII nécessitent
un panneau sur commande de 1,9 cm (3/4 po) d'épaisseur et aura
62,9 cm (24-3/4 po) de profondeur.
• L'ouverture de l'armoire doit avoir une profondeur d'au
moins 61 cm (24 po), une largeur d'au moins 61 cm
(24 po) et une hauteur d'environ 88 cm (34-1/2 po),
du sol au dessous du plan de travail.
• Le mur arrière doit être exempt de tuyaux et de fils.
• Les armoires adjacentes doivent être à l'équerre et
d'aplomb pour un ajustement adéquat (Figure A).
• Dans une installation de coin, laissez un dégagement
minimal de 5,1 cm (2 po) entre le lave-vaisselle et
le mur adjacent.
• La plomberie et l'électricité doivent entrer dans la zone
ombrée.
• Le lave-vaisselle doit être installé de manière que le
tuyau de vidange n'ait pas une longueur supérieure
à 3 m (10 pi) afin d'obtenir un bon écoulement.
• Laissez au moins 72 cm (28-3/8 po) à l'avant du lave-
vaisselle pour permettre l'ouverture complète de sa
porte (Figure B).
• Veillez à ce que le plancher soit de niveau à l'intérieur
de l'ouverture et au même niveau que le plancher fini
de la cuisine. Cela facilitera le retrait du lave-vaisselle
dans l'éventualité d'une réparation dans le futur.
Préparation pour l'installation
61 cm
Armoire à
(24 po) min.
l'équerre et
12,7 cm
d'aplomb
(5 po)
10,2 cm (4 po)
15,3 cm
(6 po)
61 cm
(24 po)
• Ces lave-vaisselle peuvent être installés
au-dessous des plans de travail faits de pierre ou
d'autres matériaux dans lesquels on ne peut pas
placer de vis. Il n'y a pas besoin de trousse de
garniture.
AVERTISSEMENT
Pour réduire le risque de choc électrique,
d'incendie ou de blessures, l'installateur
doit s'assurer, au moment de l'installation,
que le lave-vaisselle est complètement
enclos.
Considérations spéciales dans le cas
d'un lave-vaisselle installé sur une
plateforme surélevée
La plateforme surélevée doit être plane
86,4 cm
et de niveau.
(34 po)
ajustable
• Le lave-vaisselle doit être installé à moins
à 88,9 cm
de 3 mètres (10 pieds) d'un évier pour
(35 po)
obtenir une vidange correcte.
• Le lave-vaisselle doit être totalement
cloisonné dans le haut, les côtés et
à l'arrière.
61 cm
• Le lave-vaisselle ne doit supporter
(24 po)
aucune partie de l'enceinte.
4
Figure B
Plan de travail
Lave-
vaisselle
72 cm (28-3/8 po) min.
5,1 cm
(2 po) min.
ESPACES : En cas d'installation
dans un coin, laisser un espace de
5 cm (2 po) minimum entre le lave-
vaisselle et l'armoire, le mur ou un
autre appareil adjacent.
Il doit y avoir un espace d'au mois
72 cm (28-3/8 po) devant le lave-
vaisselle pour permettre
l'ouverture la porte (Figure B).
