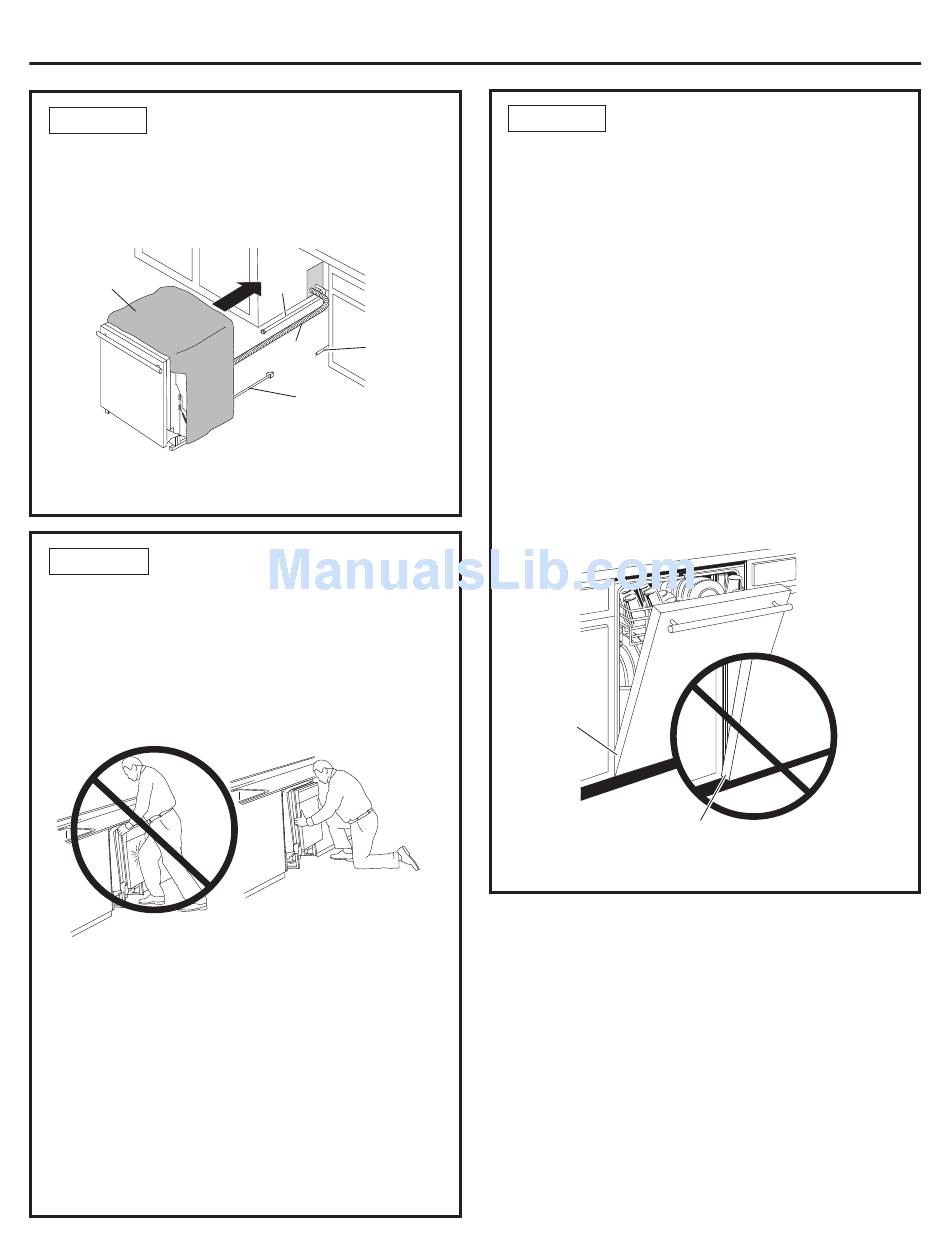

INSERTION DU TUYAU DE
ÉTAPE 11
VIDANGE À TRAVERS L'ARMOIRE
• Placer le lave-vaisselle devant l'ouverture d'armoire.
Insérer le tuyau de vidange dans le trou sur le côté de
l'armoire. Si un cordon d'alimentation est utilisé, en faire
passer l'extrémité par un autre trou.
Couverture
isolante
Figure R
CONSEIL : Placer le tuyau d'eau et le filage de maison sur le
plancher pour éviter d'interférer avec la base du lave-vaisselle.
GLISSEMENT DU LAVE-
ÉTAPE 12
VAISSELLE AU 3/4 DE LA
DISTANCE DANS L'ARMOIRE
IMPORTANT
NE PAS POUSSEZ AVEC LES
—
GENOUX CONTRE LE PANNEAU FRONTAL. CELA
RISQUE DE L'ABÎMER.
• Agripper le lave-vaisselle par ses côtés et le glisser dans
l'ouverture une dizaine de centimètres à la fois.
Ne pas poussez le panneau
frontal avec les genoux. Cela
risque de l'abîmer.
• Tout en progressant, tirer sur le tuyau de vidange à
travers l'ouverture, du côté de l'évier. Cesser de pousser
le lave-vaisselle lorsque celui-ci ne dépasse l'avant des
armoires adjacentes que d'une dizaine de centimètres.
• S'assurer que le tuyau de vidange n'est pas coincé
sous le lave-vaisselle et qu'il n'y a pas d'interférence
avec le tuyau d'eau, le filage ou d'autres composants.
CONSEIL : S'assurer que le lave-vaisselle se placera
correctement dans l'armoire. Veiller à que le cordon
d'alimentation, le tuyau de vidange et le tuyau d'eau
chaude ne soient pas coincés derrière le lave-vaisselle.
Le coincement de ces conduites empêchera de pousser
complètement le lave-vaisselle au fond de l'enceinte.
Instructions d'installation
Longueur
maximale de
Tuyau
tuyau de 3 m
d'eau
(10 pi)
Fils de maison
Tuyau de
(si le cordon
vidange
d'alimentation
n'est PAS
Cordon
utilisé)
d'alimentation
(s'il est utilisé)
Figure S
GLISSEMENT DU LAVE-
ÉTAPE 13
VAISSELLE À SA POSITION
FINALE
• Pousser le lave-vaisselle dans l'armoire.
• Pousser sur les bords, avec les mains. Ne pas utiliser
un genou contre la porte, car ceci endommage la
porte.
• Pendant la mise en place dans l'armoire, vérifier que
la couverture isolante sur la cuve ne « retrousse »
pas et qu'elle n'interfère pas avec les ressorts.
• Centrer le lave-vaisselle dans l'ouverture.
• Le devant du panneau frontal doit être au même
niveau que la face avant de l'armoire.
• Ouvrir et fermer la porte avec précaution pour vérifier
que le panneau de la porte n'accroche pas ou ne
frotte pas sur le cadre de l'armoire. Se reporter à la
Figure T ci-dessous.
• Si la porte accroche ou frotte sur le cadre, changer
a position ou mettre l'appareil de niveau (Étape 14)
jusqu'à ce que la porte se déplace librement et n'est
pas en contact avec le cadre de l'armoire.
La porte rentre
bien et se
referme derrière
le cadre de
l'armoire
Alignement
correct
La porte s'accroche
Figure T
10
Alignement
incorrect
sur le cadre de
l'armoire
