PIÈCES FOURNIES :
• Deux vis cruciformes spéciales #8-18 x 5/8 po
pour fixer le lave-vaisselle au dessous du plan
de travail ou aux côtés des armoires.
• Couvercle de boîte de jonction et vis
hexagonale #10-1/2 po
• Pièces de finition latérales et supérieure
• Trousse d'amélioration de l'insonorisation
(certains modèles)
• Tuyau de vidange (78 po) avec support
et collier
• Documentation, échantillons de produit
et/ou coupons
• Bande d'analyse de la dureté de l'eau (Modèles
équipés d'un distributeur en vrac)
MATÉRIAUX NÉCESSAIRES :
• Bague, écrou de compression et coude à angle droit
(filetage externe de 3/8 po à une extrémité, l'autre
extrémité correspondant à l'alimentation d'eau)
• Ruban d'étanchéité de filetage
• Serre-fils sur la liste UL (3)
Matériaux pour une installation initiale seulement :
• Dispositif anti-siphon pour le tuyau de vidange, si nécessaire
• Raccord en té pour la plomberie d'égout, si nécessaire
• Câble électrique ou cordon d'alimentation, si nécessaire
• Colliers de tuyau à vis
• Dispositif de réduction de tension pour les branchements
électriques
• Robinet de sectionnement
• Tuyau d'eau en cuivre de 3/8 po minimum
• Manchon pour allonger le tuyau de vidange, si nécessaire
• Tuyau de vidange GPF10L de 10 pi, si nécessaire
OUTILS NÉCESSAIRES :
• Tournevis cruciforme
• Tournevis à douille de 5/16 po et 1/4 po
• Clé à molette de 15 cm (6 po)
• Niveau
• Équerre de menuisier
• Ruban à mesurer
• Lunettes de sécurité
• Lampe de poche
• Seau pour attraper l'eau lors de la purge
du tuyau
• Douille de 15/16 po (optionnelle pour
la dépose de la palette)
• Gants
Pour les installations initiales seulement :
• Coupe-tube
• Perceuse et mèches appropriées
• Scie-cloche

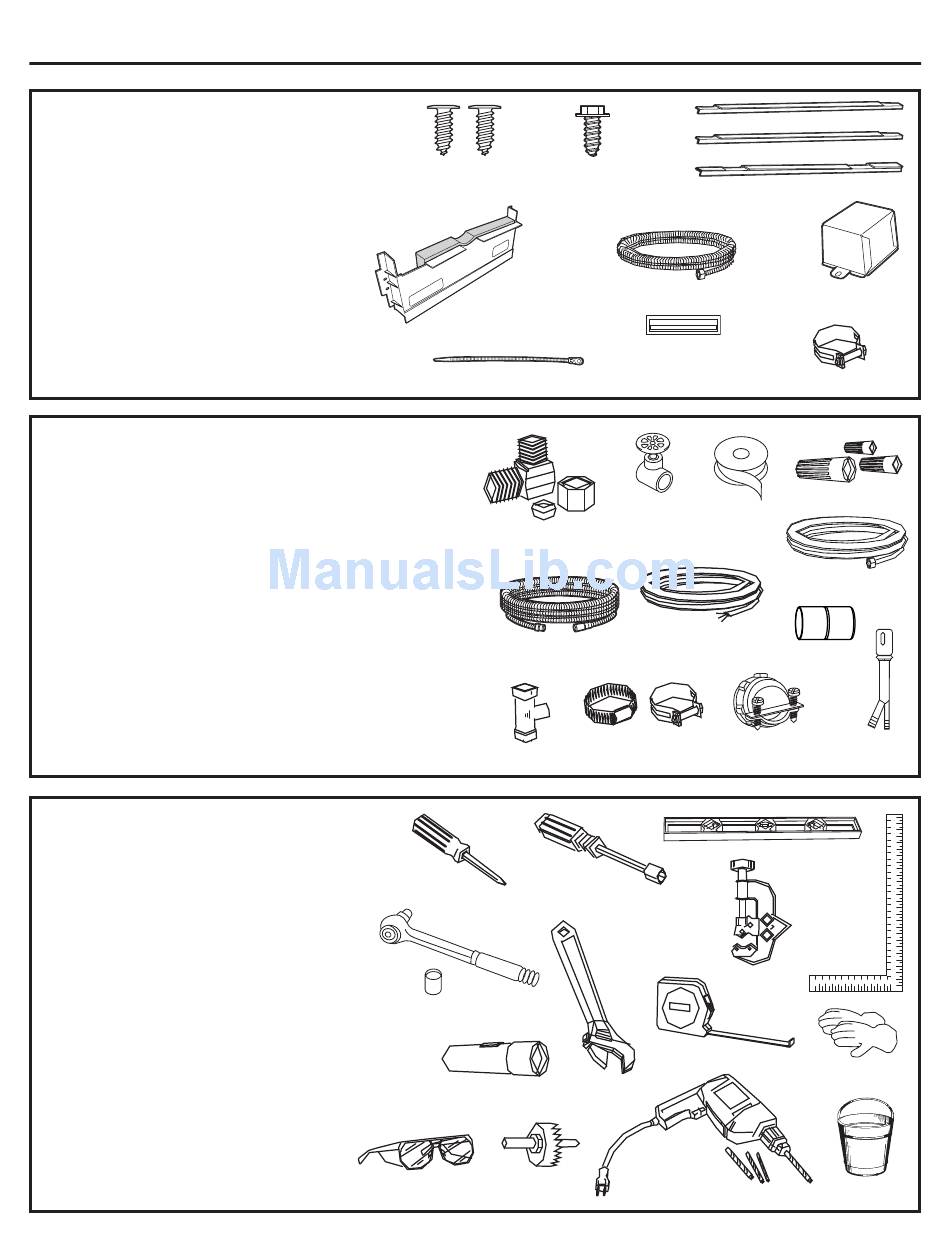

Préparation pour l'installation
Vis cruciformes spéciales
#8, longueur de 5/8 po
Tournevis
cruciforme
Lunettes de sécurité
Vis hexagonale #10
pour boîte de jonction,
longueur de 1/2 po
Trousse d'amélioration
de l'insonorisation
(certains modèles)
Bande d'analyse de la dureté
Support de tuyau de vidange
Coude à angle droit, bague
et écrou de compression
Tuyau de vidange
GPF10L de 10 pi
Colliers de
tuyau à vis
Raccord en té, égout
Tournevis à douille
de 5/16 po et 1/4 po
Clé à molette
de 15 cm (6 po)
Douille de 15/16
Lampe de poche
Scie-cloche
3
Pièce de finition latérale
Pièce de finition latérale
Pièce de finition supérieure
Pièces des finition
Tuyau de vidange (78 po)
de l'eau (Modèles équipés
d'un distributeur en vrac)
Collier de tuyau de vidange
Ruban
Robinet de
d'étanchéité
sectionnem
de filetage
ent
Câble électrique (ou cordon
d'alimentation, si nécessaire)
Dispositif de
réduction de tension
Coupe-tube
Ruban à mesurer
Perceuse et
mèches
Couvercle de boîte
de jonction
Serre-fils (3)
Tuyau d'eau chaude
Manchon
Dispositif anti-
siphon
Niveau
Équerre de
menuisier
Gants
Seau
