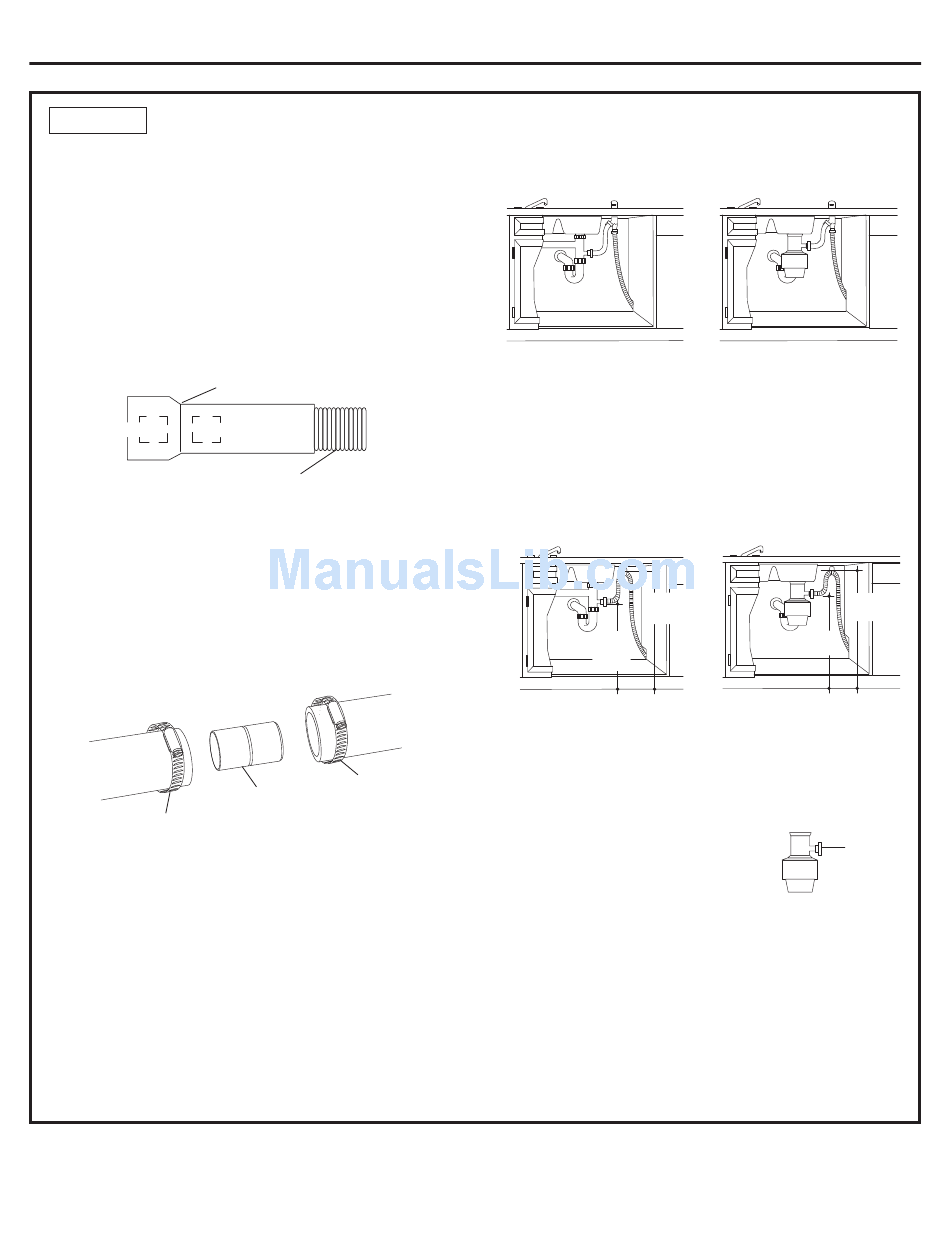

RACCORDEMENT DU TUYAU
ÉTAPE 17
DE VIDANGE
L'extrémité moulée du tuyau de vidange s'adapte aux
orifices d'entrée de 1,6 cm (5/8 po) à 2,5 cm (1 po) de
diamètre sur un dispositif anti-siphon, un raccord en
té d'égout ou un broyeur à déchets.
• Déterminer le diamètre de l'orifice d'entrée.
• Couper le raccord de tuyau de vidange sur la ligne
marquée, si nécessaire, pour l'adaptation à l'orifice
d'entrée.
Figure DD
2,5 cm (1 po) 1,6 cm (5/8 po)
IMPORTANT: Ne pas couper la partie
ondulée du tuyau.
• Si un tuyau plus long est nécessaire et que vous
n'avez pas acheté le tuyau GPF10L de 3 m (10 pi)
de long, ajouter une longueur de 1 m (3-1/2 pi) au
tuyau installé à l'usine, pour un total de 3 m (10 pi).
Utiliser un tuyau de diamètre intérieur de 1,6 cm
(5/8 po) ou de 2,2 cm (7/8 po) et un coupleur pour
raccorder les deux extrémités du tuyau. Fixer le
raccordement à l'aide de colliers pour tuyau.
Figure EE
Collier de tuyau
NOTE : LA LONGUEUR TOTALE DU TUYAU DE VIDANGE
NE DOIT PAS DÉPASSER 3 M (10 PI) POUR OBTENIR UNE
VIDANGE ADÉQUATE.
INSTALLATION DU TUYAU DE VIDANGE
• Raccorder le tuyau de vidange au dispositif anti-
siphon, au raccord en té d'égout ou au broyeur à
déchets à l'aide de la méthode précédemment
déterminée.
• Fixer le tuyau de vidange au dispositif anti-siphon,
au raccord en té d'égout ou au broyeur à déchets
à l'aide de colliers.
Instructions d'installation
Ligne de coupe
Collier de tuyau
Coupleur
Méthode 1—Dispositif anti-siphon avec raccord en té
ou broyeur à déchets
Insérer le tuyau de vidange dans le dispositif anti-
siphon comme illustré.
Installation avec raccord
en té d'égout
Méthode 2—Boucle de vidange élevée avec raccord
en té d'égout ou broyeur à déchets
Acheminer le tuyau de vidange du lave-vaisselle
jusqu'à une hauteur minimale de 81 cm (32 po) du
plancher à l'aide du support fourni, comme illustré.
Fixer sur le dessous
du plan de travail
45,7 cm
(18 po)
min.
Installation avec raccord
en té d'égout
IMPORTANT
doit être utilisée sinon le lave-vaisselle ne
fonctionnera pas correctement.
IMPORTANT
raccordement du tuyau de
vidange au broyeur à déchets,
s'assurer que le bouchon de
vidange a été enlevé. LE LAVE-VAISSELLE NE SE
VIDANGERA PAS SI LE BOUCHON EST LAISSÉ EN
PLACE.
CONSEIL : Pour éviter des frais de service superflus,
toujours s'assurer que le bouchon de vidange a été
enlevé avant de raccorder le tuyau de vidange du
lave-vaisselle au broyeur à déchets.
13
Installation avec broyeur
à déchets
Figure FF
Fixer sur le dessous
du plan de travail
81,3 cm
(32 po) min.
45,7 cm
(18 po) min.
Installation avec broyeur
à déchets
Figure GG
Une des méthodes ci-dessus
—
Lors du
—
81,3 cm
(32 po) min.
Retirer
le bouchon
de vidange
