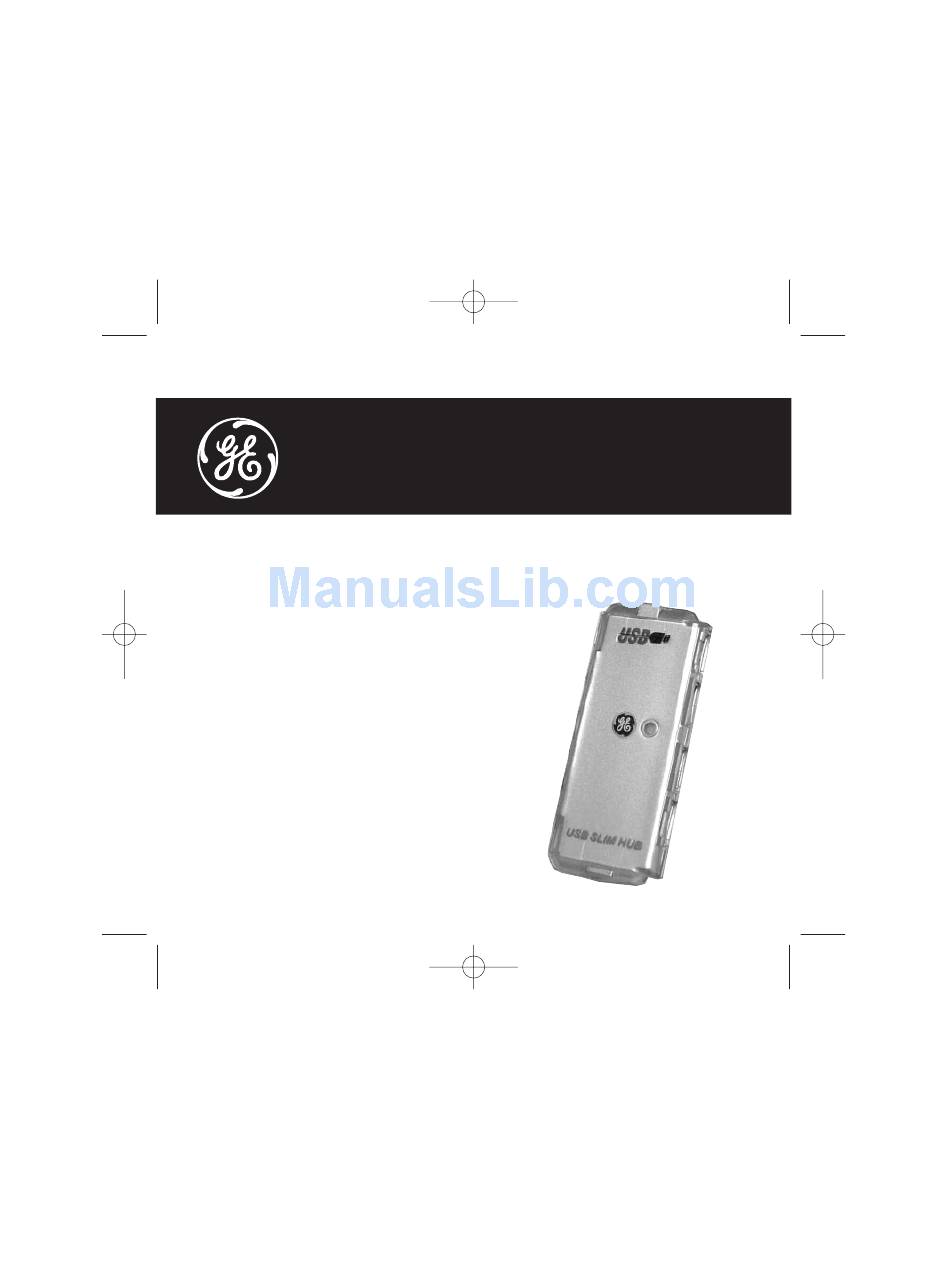

- Page 1 97958IN 8/19/03 8:09 AM USB 1.1 Hub TRUCTION TRUCTION MANU MANU www.jascoproducts.com Page 1 HO97958...
- Page 2 97958IN 8/19/03 8:09 AM Page 2 User’s Manual USB HUB Please read this manual thoroughly and follow the instruction procedures to prevent any damage to the USB HUB and/or the connecting devices. THIS PACKAGE INCLUDES: • USB 1.1 Hub • User’s Manual...
- Page 3 97958IN 8/19/03 8:09 AM Page 3 Overview This USB 1.1 Hub lets you add up to four additional USB devices to a single USB port on your computer. This device complies with USB 1.1 specifications and supports data speeds up to 12Mbps. It is compatible with all USB devices.
-
Page 4: Technical Specifications
97958IN 8/19/03 8:09 AM Technical Specifications USB Hub: Standards: Operating Systems: Data Speed: Upstream Ports: Downstream Ports: Per-Port Current: Dimension (LxWxH): Operation Temperature: Humidity: Page 4 4 Port USB 1.1 Specification Compatibility Windows® 98, 98SE, ME, 2000, XP or MAC® OS 8.6 & above Low: 1.5Mbps, High: 12Mbps Series A plug x 1 Series A receptacle port x 4... -
Page 5: Power Consumption
97958IN 8/19/03 8:09 AM Power Consumption This USB Hub provides all four downstream ports with a total of 500mA. This should be adequate for most mice, keyboards, and other low power devices. Hardware Installation 1. Connect the series “A” connector (see Diagram A, Fig. 1, pg. 6) of the built-in uplink cable into one of the downstream ports on your computer or another hub. - Page 6 97958IN 8/19/03 8:09 AM Page 6 Diagram A...
- Page 7 97958IN 8/19/03 8:09 AM Page 7 Diagram B USB DEVICES: SCANNER PRINTER CAMERA COMPUTER WITH USB PORT MOUSE...
- Page 8 97958IN 8/19/03 8:09 AM Diagram C Power Jack Page 8 Downstream Ports Upstream Port...
-
Page 9: Driver Installation
97958IN 8/19/03 8:09 AM Page 9 Driver Installation NOTE: Driver installation is only required for Windows® 98 and 98SE. Windows® ME, 2000, XP as well as Mac® OS users can skip this section. WINDOWS® 98 and 98SE Once you connect the USB Hub to your computer, the computer will automati- cally detect the hub and run the “Add New Hardware Wizard”... - Page 10 97958IN 8/19/03 8:09 AM Page 10 Driver Installation 3. On the third screen requesting you to select locations to search for drivers, please do not change the default selections. Simply press “next” . 4. On the fourth screen indicating the location the driver will be installed on your hard drive, please press “next”...
-
Page 11: Troubleshooting
4. Upon receipt of your power supply, connect the DC plug to the hub first, then connect the AC plug into any standard wall outlet or surge protector (GE surge protector recommended). Then connect the hub to your computer, and then connect your devices one at a time. - Page 12 97958IN 8/19/03 8:09 AM Troubleshooting COMPUTER DOES NOT RECOGNIZE HUB: 1. Check to be sure the hub and the cable are securely attached to the computer. 2. Try turning off the computer and disconnect the hub. While the hub is disconnected, disconnect any devices connected to the hub.
- Page 13 97958IN 8/19/03 8:09 AM Troubleshooting DRIVERS DO NOT INSTALL OR DO NOT INSTALL PROPERLY: 1. Identify the USB host controller of your computer in your “Device Manager” , locate the website of that particular man- ufacturer to see if there are any updates or patches available for your host controller.
- Page 14 97958IN 8/19/03 8:09 AM Page 14 Troubleshooting FOR FURTHER ASSISTANCE: Visit our website at www.jascoproducts.com or email us at support@jascoproducts.com.
-
Page 15: Fcc Compliance Statement
97958IN 8/19/03 8:09 AM Page 15 FCC Compliance Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. -
Page 16: 90-Day Limited Warranty
97958IN 8/19/03 8:09 AM Page 16 90 Day Limited Warranty Jasco Products Company warrants this product to be free from manufacturing defects for a period of ninety days from the original date of consumer pur- chase. This warranty is limited to the repair or replacement of this product only and does not extend to consequential or incidental damage to other products that may be used with this unit. - Page 17 97958IN 8/19/03 8:09 AM Page 17 Manual Del Utilizador El EJE de USB leyó por favor este manual completamente y sigue los procedimientos de la instrucción para prevenir cualquier daño al EJE de USB y/o los artefactos que conectan. ESTE PAQUETE INCLUYE: •...
- Page 18 97958IN 8/19/03 8:09 AM Descripción: Este USB 1.1 Eje permite que usted ascienda a cuatro artefactos adicionales de USB a un solo puerto de USB en su computadora. Este artefacto se conforma con USB 1.1 datos de especificaciones y apoyos acelera a 12Mbps. Es compatible con todos artefactos de USB.
-
Page 19: Especificaciones Técnicas
97958IN 8/19/03 8:09 AM Especificaciones Técnicas: El CUBO del USB: 4 Accesos Estándares: Especificación Compatibility Del USB 1.1 Sistemas operativos: Windows® 98, 98SE, ME, 2000, XP , or MAC® OS 8.6 & arriba Velocidad de datos: Bajo: 1.5Mbps, Alto: 12Mbps Acceso Por aguas arriba: Series de A del del acceso del receptáculo x 1 Accesos Enes sentido... - Page 20 97958IN 8/19/03 8:09 AM Page 20 Configuración Del Modo De la Potencia Hay dos modos del poder para el Eje de USB, uno es el modo del poder del ser (con adaptador) y el otro es el modo del poder de autobús (sin adaptador).
- Page 21 97958IN 8/19/03 8:09 AM Page 21 Instalación De Dotación Física: 1. Meta primero el tapón del adaptador del poder en el gato del poder del Eje de USB y entonces a una fuente del poder. Aunque el adapta- dor de C.A. sea opcional en la mayoría de las situaciones, se recomien- da que sea usado cuándo instalar el Eje de USB.
- Page 22 97958IN 8/19/03 8:09 AM Page 22 Diagrama A Conector de la Serie A...
- Page 23 97958IN 8/19/03 8:09 AM Page 23 Diagrama B ARTEFACTOS de USB El Adaptador EXPLORADOR de la Potencia IMPRESORA CAMARA COMPUTOR CON el RATON PUERTO de USB...
- Page 24 97958IN 8/19/03 8:09 AM Diagrama C Potencia Gato Page 24 Accesso En sentido descendiente Accesso Por aguas arriba...
- Page 25 97958IN 8/19/03 8:09 AM La Instalación del Conductor NOTA: la instalación de Conductor es sólo requerida para Windows® 98 y 98 sudestes. Las ventanas® ME, 2000, XP como well as Mac® usuarios O pueden saltarse esta sección. WINDOWS® 98 y 98SE Sudestes una vez usted conecta el Eje de USB a su computadora, la com- putadora discernirá...
- Page 26 97958IN 8/19/03 8:09 AM La Instalación del Conductor 3. En la tercera pantalla lo solicitando para escoger las ubicaciones para buscar para conductores, por favor no cambia las selecciones de la rebeldía. Simplemente prensa “próximo” . 4. En la cuarta pantalla que indica la ubicación que el conductor se instalará...
- Page 27 97958IN 8/19/03 8:09 AM Declaración De la Conformidad De la FCC: Este equipo se ha probado y se ha encontrado para conformarse con los límites para un dispositivo digital de la clase B, conforme a la parte 15 de las reglas de la FCC Estos límites se diseñan para proporcionar a la protección razonable contra interferencia dañosa en una instalación residencial.
- Page 28 97958IN 8/19/03 8:09 AM Page 28 El Manual del Usuario El Cubo del USB Lea por favor este manual completamente y siga los procedimientos de la instrucción para prevenir cualquier daño al Cubo del USB y/o los dispositivos que conectan. Este paquete incluye: •...
- Page 29 97958IN 8/19/03 8:09 AM Page 29 La Vista General El USB 1.1 permite que usted ascienda a cuatro dispositivos adi- cionales de USB a un solo puerto de USB en su computadora. Este dispositivo se conforma con USB 1.1 datos de especificaciones y apoyos acelera a 12Mbps.
- Page 30 97958IN 8/19/03 8:09 AM Especificaciones Técnicas Cubo del USB: Estándares: Los Sistemas Operativos: Velocidad De Datos: Puertos para las corrientes ascendentes: Puerto para la corriente hacia abajo: Por la corriente portuaria: Dimensión (LxWxH): Temperatura De la Operación: Humedad: Page 30 4 Puerto Compatibilidad De la Especificación USB 1.1...
-
Page 31: Consumo De Energía
97958IN 8/19/03 8:09 AM Page 31 Consumo De Energía Este cubo del USB provee de los cuatro puertos las corrientes hacia abajo con un total de 500mA. Esto debe ser adecuado para la mayoría de los ratones, los teclados, y otros dispositivos de energía bajos. Instalación De Hardware 1. - Page 32 97958IN 8/19/03 8:09 AM Page 32 Diagrama A...
- Page 33 97958IN 8/19/03 8:09 AM Page 33 Diagrama B LOS DISPOSITIVOS DEL USB: ESCÁNER IMPRESORA LA CÁMARA COMPUTADORA CON EL PUERTO DEL USB EL RATÓN...
- Page 34 97958IN 8/19/03 8:09 AM Diagrama C Gato de la energía Page 34 Puertos con las corrientes hacia abajo Puertos con las corrientes ascendentes...
- Page 35 97958IN 8/19/03 8:09 AM Page 35 La Instalación del Conductor NOTA: La instalación del conductor se requiere solamente para Windows® 98 y 98SE. Windows® ME, 2000, XP y tambien para Mac® .Los usuarios de OS pueden saltar esta sección WINDOWS® 98 y 98SE Una vez que usted conecte el cubo del USB con su computadora, la computa- dora detectará...
- Page 36 97958IN 8/19/03 8:09 AM Page 36 La Instalación del Conductor 3. En la tercera pantalla lo solicitan- do para escoger las ubicaciones para buscar para conductores, por favor no cambia las selecciones de la rebeldía. Simplemente prensa "luego". 4. En la cuarta pantalla que indica la ubicación que el conductor se insta- lará...
-
Page 37: Localización De Averías
D.C. con el cubo primero, en seguida conecte el enchufe de la AC en cualquier enchufe de pared o protector de oleada estándar (protector de oleada de la GE recomendado). Entonces conecte el cubo con su computadora, y después conecte sus dispositivos uno a la vez. - Page 38 97958IN 8/19/03 8:09 AM Page 38 Localización de averías LA COMPUTADORA NO RECONOCE EL CUBO: 1. Cheque a ser seguro que el cubo y el cable están unidos con seguridad a la computadora. 2. Intente dar vuelta de la computadora y desconecte el cubo. Mientras que se desconecta el cubo, desconecte cualquier dis- positivo conectado con el cubo.
- Page 39 97958IN 8/19/03 8:09 AM Page 39 Localización de averías LOS CONDUCTORES NO INSTALAN NI INSTALAN CORRECTA- MENTE: 1. Identifique el regulador del anfitrión del USB de su computa- dora en su "encargado de dispositivo", localice el Web site de ese fabricante particular para ver si hay algunas actualizaciones o remiendos disponibles para su regulador del anfitrión.
- Page 40 97958IN 8/19/03 8:09 AM Page 40 Localización de averías PARA LA AYUDA ADICIONAL: Visitando nuestro website a: www.jascoproducts.com o email nosotros para la ayuda a: support@jascoproducts.com.
- Page 41 97958IN 8/19/03 8:09 AM Page 41 Declaración De la Conformidad de FCC Este equipo se ha probado y funda para conformarse con los límites para una Clase B Artefacto Digital, para Despedir conforme a 15 de las Ordenes de FCC. Estos límites se diseñan para proporcionar la protección razonable contra interferencia perjudicial en una instalación residencial Este equipo engendra, los usos y puede irradiar la energía de la frecuencia de...
- Page 42 97958IN 8/19/03 8:09 AM Page 42 GARANTIA LIMITADA DE NOVENTA DIAS: Jasco Products Company garantiza este producto por un periodo de noventa días desde la fecha de la compra original, como libre de defectos de fabri- cación. Esta garantía está limitada a la reparación o reemplazo de este produc- to y no se extiende a daños consecuentes o incidentales en otros productos que puedan ser usados con esta unidad.
- Page 43 97958IN 8/19/03 8:09 AM Page 44 Distributed for THOMSON INC. by Jasco Products Company, 311 N.W. 122nd Street, Oklahoma City, Oklahoma 73114 www.jascoproducts.com...
