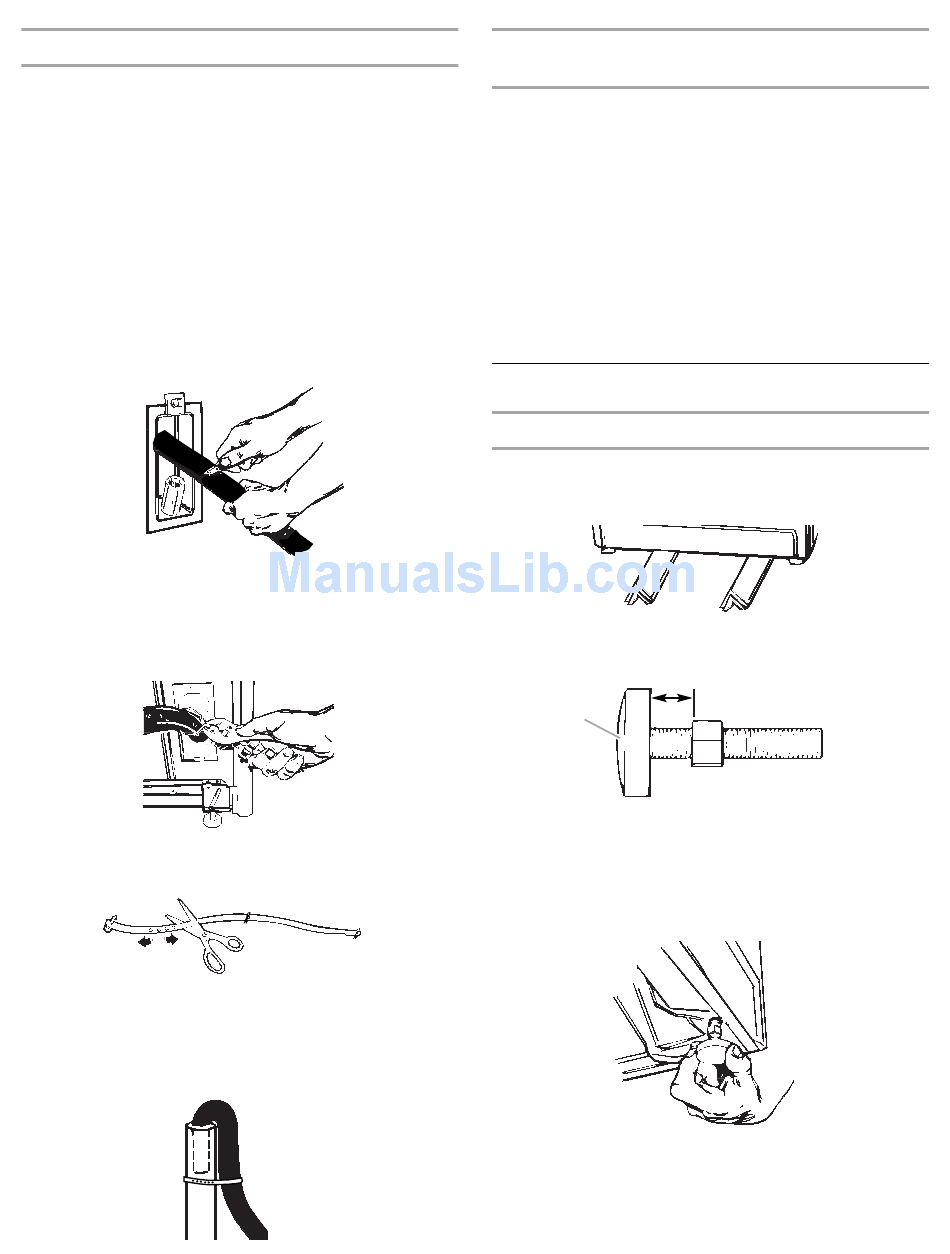

Connecter le tuyau de vidange
REMARQUE : Faire glisser la laveuse sur un carton une plaque
de contreplaqué avant de la déplacer sur le plancher.
1. Placer la laveuse près de son emplacement d'installation final.
2. Mettre l'extrémité en crochet du tuyau de vidange dans
l'évier de buanderie ou dans le tuyau de rejet à l'égout.
3. Estimer la longueur de tuyau de vidange nécessaire lorsque la
laveuse est à son emplacement d'installation final. Il faut que
le tuyau soit coupé à la longueur exacte qui permettra à
l'extrémité en crochet d'être fermement retenue dans
l'embouchure du tuyau de rejet à l'égout.
Si le tuyau de vidange est trop long, couper l'extrémité droite
pour le raccourcir. (Ne jamais couper l'extrémité recourbée du
tuyau de vidange.)
REMARQUE : Ne pas forcer une section excessive du tuyau
de vidange à pénétrer dans le tuyau de rejet à l'égout, ceci
pourrait provoquer un siphonnage.
4. Placer la bride de tuyau sur le raccord de vidange de la
laveuse. Pousser le tuyau de vidange pour l'engager sur le
raccord de connexion de la laveuse. Utiliser une pince pour
ouvrir la bride de tuyau et la placer à l'emplacement approprié
sur le tuyau de vidange. Vérifier que la bride est correctement
placée et serrée.
5. Mesurer et marquer un point à approximativement
40,6 cm (16") de l'extrémité avec piton de la sangle
d'expédition. Couper la sangle à cet endroit.
40,6 cm (16")
6. Vérifier que le tuyau n'est pas vrillé ou déformé et qu'il est
fermement maintenu en place.
Introduire l'extrémité recourbée du tuyau de vidange dans le
tuyau de rejet à l'égout. Enlacer les deux tuyaux avec la
sangle de transport. Introduire le piton dans le trou le plus
proche de la sangle.
16
Connecter les tuyaux d'alimentation aux
robinets d'eau
1. Avant de fixer les tuyaux d'alimentation, faire s'écouler l'eau
des deux robinets dans un seau. Ceci éliminera les particules
se trouvant dans les canalisations d'eau qui pourraient
obstruer les tuyaux. Marquer le robinet d'eau chaude.
2. Fixer le tuyau d'alimentation inférieur (marqué "H") au robinet
d'eau chaude.
Serrer à la main les raccords au robinet.
3. Fixer le tuyau d'alimentation supérieur (marqué "C") au robinet
d'eau froide.
Serrer à la main les raccords au robinet.
4. Utiliser une pince et tourner chaque raccord de deux tiers de
tour en plus.
Réglage de l'aplomb de la laveuse
Installation des pieds de réglage de l'aplomb avant
1. Superposer deux cornières de carton d'emballage. Incliner la
laveuse vers l'arrière et insérer les cornières sous la laveuse à
7,6 cm (3") de chaque côté – voir l'illustration.
2. Trouver les pieds de réglage de l'aplomb et les écrous dans
le sachet de pièces. Visser l'écrou jusqu'à moins de
1,3 cm (1/2") de la base.
A
B
A. 1,3 cm (1/2")
B. Base
C. Écrou
3. Insérer un pied dans le trou approprié dans chaque angle
avant de la laveuse jusqu'à ce que l'écrou soit au contact de
la base de la laveuse. Ne pas serrer les écrous avant que
l'aplomb de la laveuse n'ait été établi.
4. Incliner la laveuse vers l'arrière et retirer les cornières de
carton. Abaisser doucement la laveuse pour la reposer au sol.
5. Déplacer la laveuse jusqu'à son emplacement définitif. Retirer
le carton ou la plaque de contreplaqué de dessous la laveuse.
C
