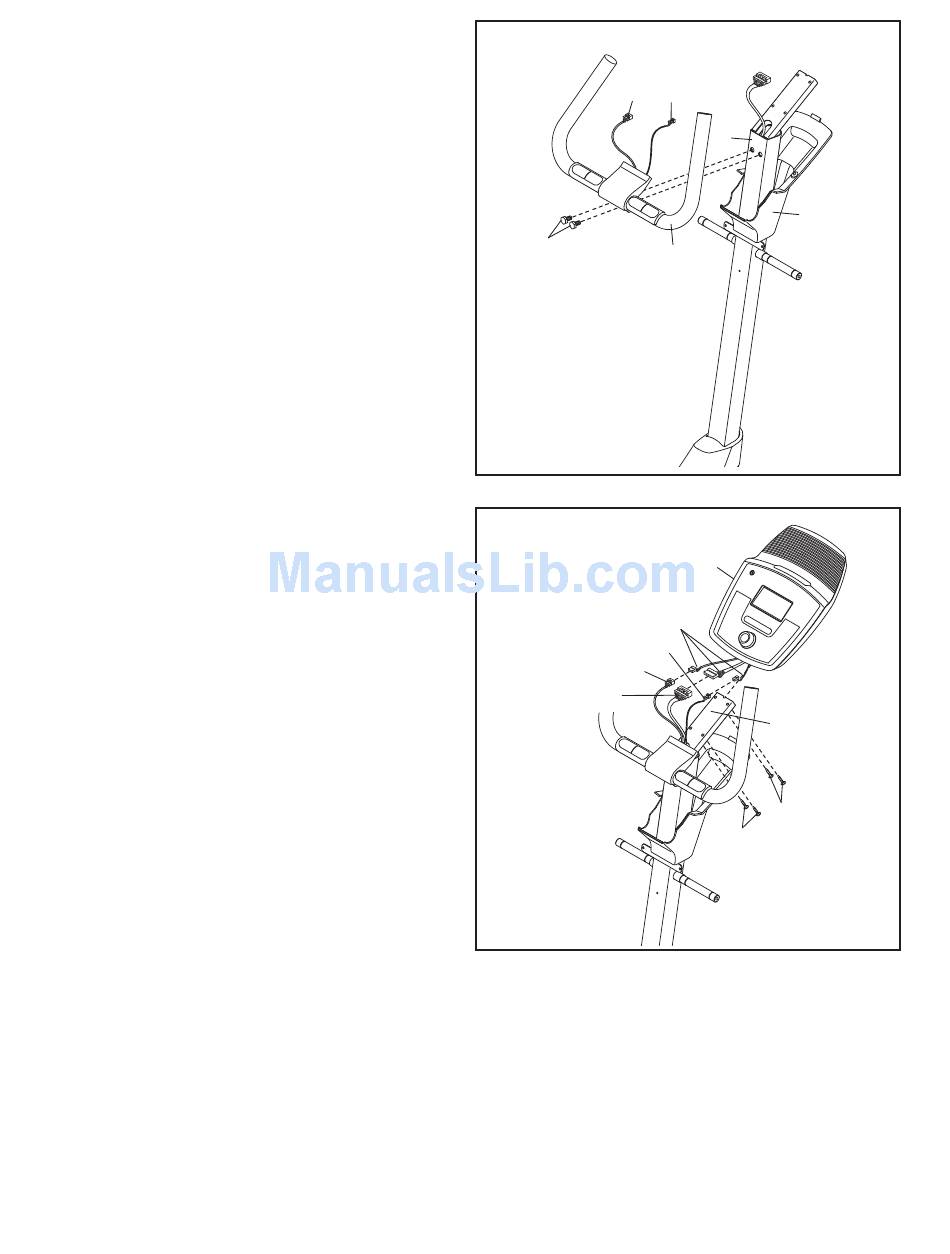

5. Posicione a Cobertura da Consola (32) conforme
mostrado. Depois, insira a Cobertura da Consola
na Barra Vertical (2).
Posicione o Manípulo (39) conforme mostrado.
Certifique-se de que puxa o Fio de Pulsações
(28) e o Fio de Pulsações do Peito (103) do
interior do Manípulo.
Conselho: evite trilhar os fios. Fixe o Manípulo
(39) à Barra Vertical (2) com dois Parafusos M10
x 20mm (79).
6. Enquanto outra pessoa segura a Consola (4)
junto à Barra Vertical (2), conecte os fios da con-
sola à Cablagem (42), ao Fio de Pulsações (28)
e ao Fio de Pulsações do Peito (103).
Introduza o excedente dos fios na Barra Vertical
(2) ou na Consola (4).
Conselho: evite trilhar os fios. Fixe a Consola
(4) à Barra Vertical (2) com quatro Parafusos M4
x 28mm (99).
5
28 103
79
Evite trilhar os
fios
6
Evite trilhar os
fios
Fios da Consola
103
28
42
8
2
32
39
4
2
99
99
