TABELA DE IDENTIFICAÇÃO DE PEÇAS

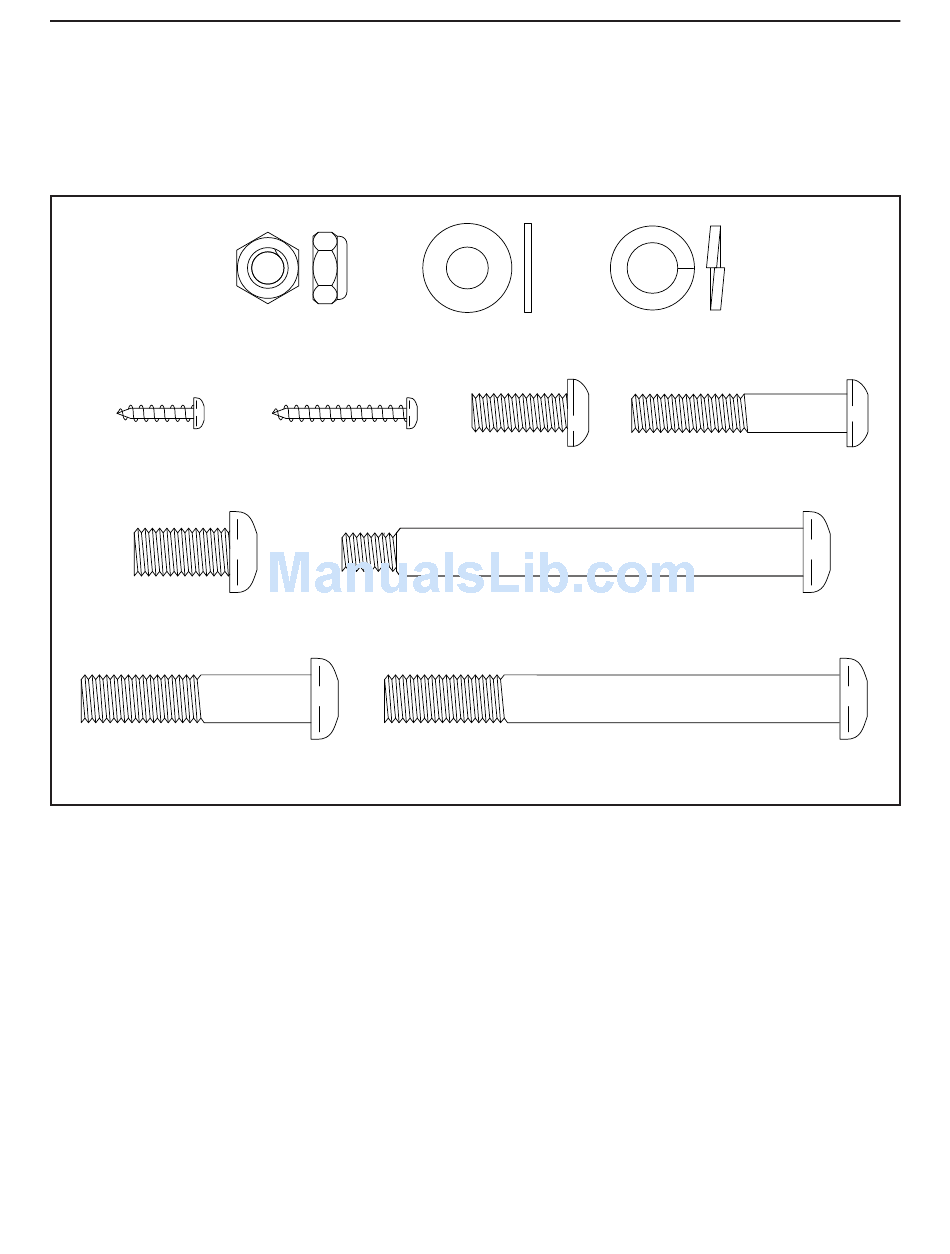

Consulte as ilustrações abaixo para identificar pequenas peças utilizadas na montagem. O número entre parên-
tesis junto a cada peça é o número da peça, da LISTA DE PEÇAS perto do fim deste manual. O número a seguir
aos parêntesis é a quantidade necessária para a montagem. Nota: Se uma peça não se encontrar no kit de
equipamento, verifique se foi previamente montada. Pode ser incluído equipamento extra.
Contraporca M8 Anilha M8 Anilha Fendida M10
(77)–4 (33)–2 (78)–10
Parafuso M4 x 16mm Parafuso M4 x 28mm Parafuso M8 x 20mm Pino M8 x 45mm
(92)–6 (99)–4 (80)–2 (76)–4
Parafuso M10 x 20mm Pino de Espera com Plástico
(79)–6 (31)–2
Parafuso M10 x 48mm (75)–6 Parafuso M10 x 95mm (82)–4
