MONTAGE

• Zur Montage braucht man zwei Personen.
• Legen Sie alle Teile an einen freigemachten Ort
und entfernen Sie die Verpackungsmaterialien.
Werfen Sie die Verpackungsmaterialien nicht weg,
bis Sie alle Montageschritte vollendet haben.
• Die linken Teile sind mit einem „L" oder „Links"
markiert; die rechten Teile sind mit einem „R" oder
„Rechts" markiert.
• Zur Identifizierung der kleinen Teile, siehe Seite 5.

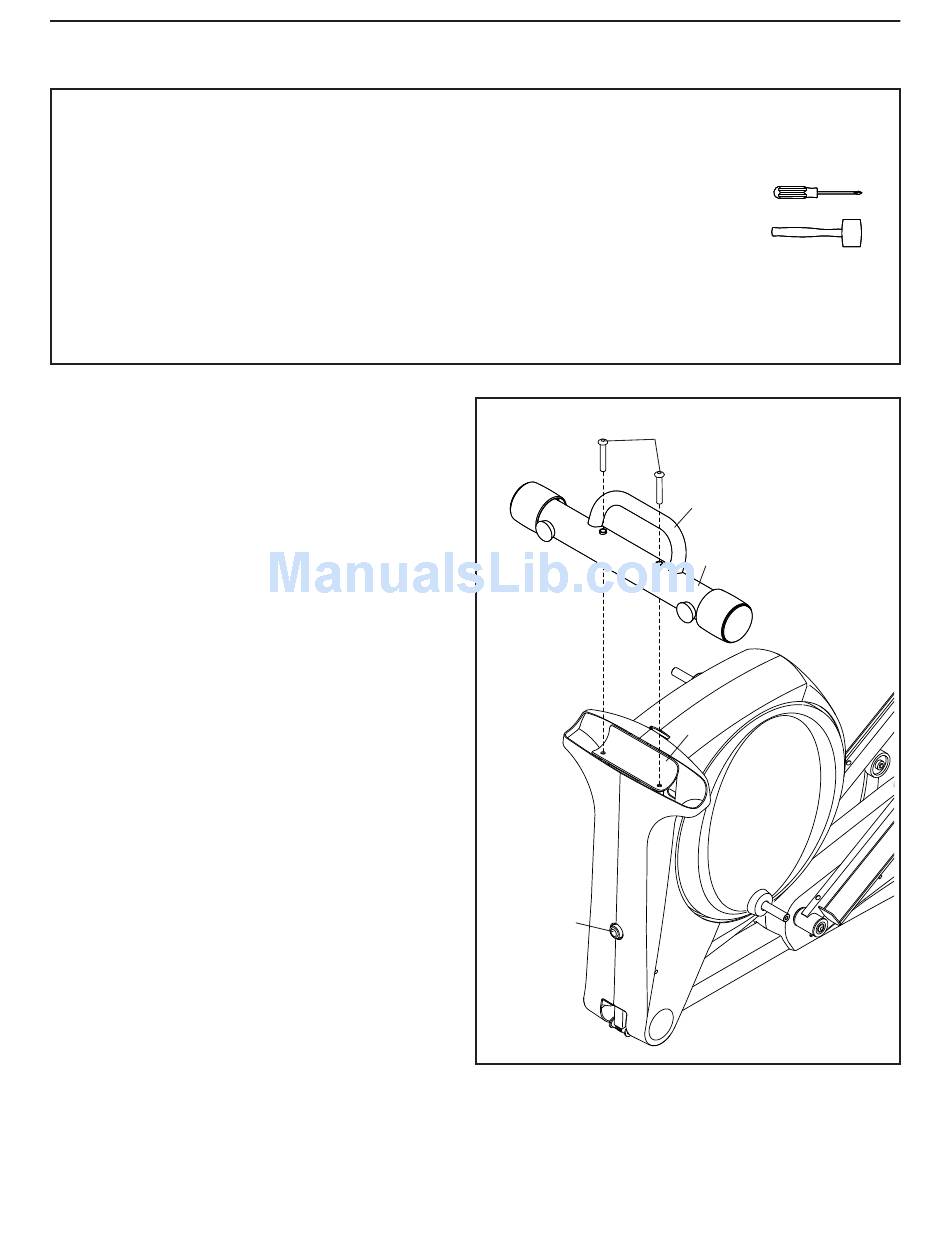

1. Richten Sie die hintere Stützstange (4) wie
abgebildet aus.
Befestigen Sie die hintere Stützstange (4)
mit zwei M10 x 95mm Schrauben (100) am
Klapprahmen (2).
Halten Sie nun den Griff an die hin-
tere Stützstange (4) hin, drücken Sie den
Absperrknopf (67) herunter und lassen Sie die
hintere Stützstange und den Klapprahmen (2)
soweit herunter, dass sie am Boden liegen.
• Zur Montage werden, außer der mitgelieferten
Werkzeuge, auch die folgenden Werkzeuge
benötigt:
ein Kreuzschlitzschraubendreher
ein Gummihammer
Die Montage wird erleichtert, wenn man einen
Schlüsselsatz besitzt. Um Beschädigungen
von Teilen zu vermeiden, benutzen Sie keine
Elektrowerkzeuge.
1
67
6
100
Griff
4
2
