NordicTrack C 1750 Pro Treadmill Manuel De L'utilisateur page 8

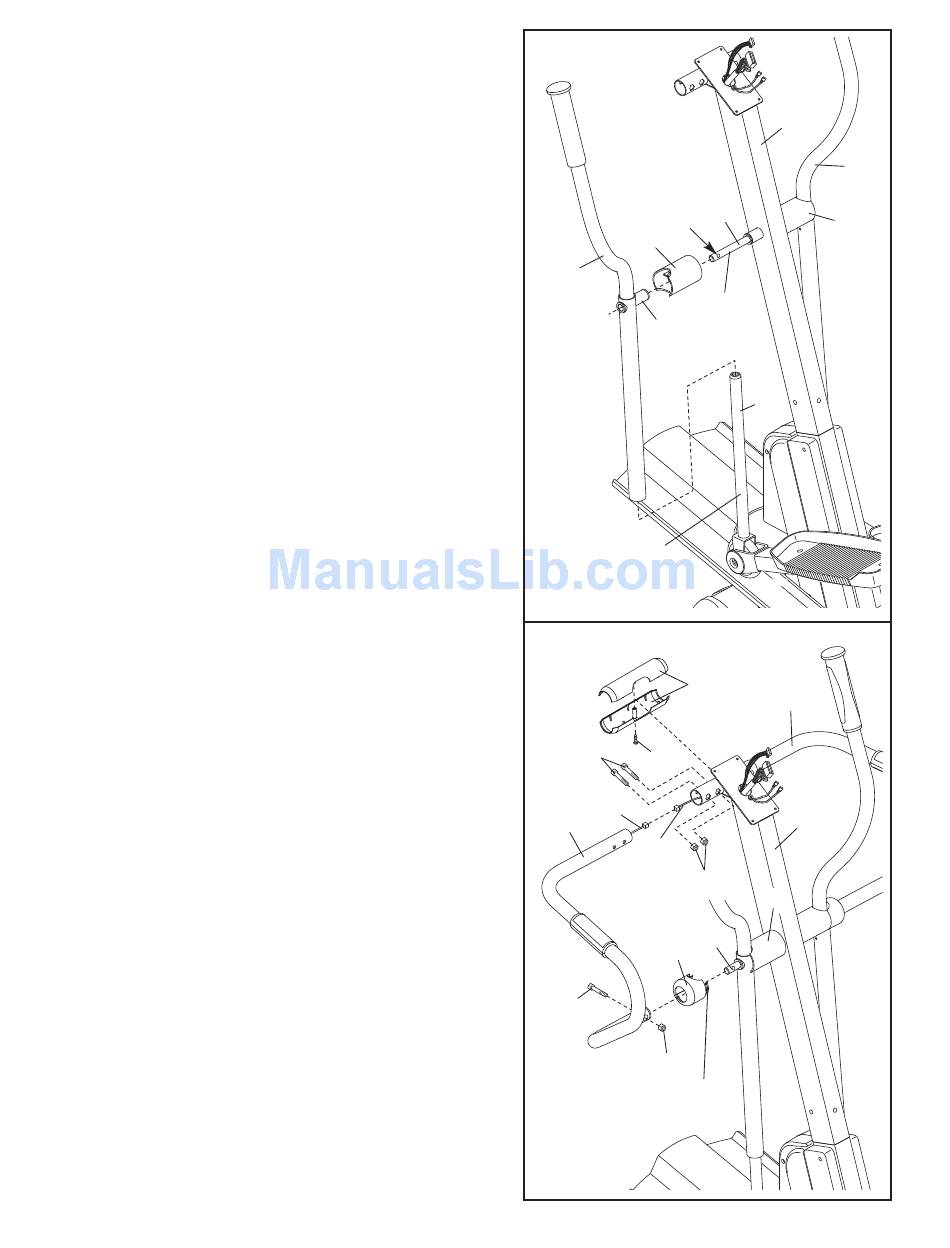

7. Mettez un peu du lubrifiant Teflon
ette en papier. Appliquez une fine couche de lubrifiant sur
chaque Jambe pour la Partie Supérieure du Corps (31).
Identifiez le Bras Gauche pour la Partie Supérieure du
Corps (112) sur lequel est collé un autocollant "L".
Glissez le Bras Gauche pour la Partie Supérieure du
Corps sur la Jambe pour la Partie Supérieure du Corps
(31) gauche. Glissez le Bras Droit pour la Partie
Supérieure du Corps (118) sur la Jambe pour la Partie
Supérieure du Corps (non-illustrée) droite. Assurez-
vous que les Bras pour la Partie Supérieure du
Corps sont chacun du bon côté. Glissez ensuite un
Boîtier de l'Essieu (26) sur le montant de chaque Bras
pour la Partie Supérieure du Corps.
Appliquez de la graisse sur l'Essieu du Bras (19).
Enfoncez l'Essieu du Bras dans le Montant (2), le
Boîtier de l'Essieu (26) droit et le Bras Droit pour la
Partie Supérieure du Corps (118). Poussez ensuite le
Boîtier de l'Essieu dans le Montant jusqu'à ce que
l'extrémité gauche de l'Essieu du Bras soit alignée
avec le côté gauche du Montant. Soulevez ensuite le
Bras Gauche pour la Partie Supérieure du Corps (112)
et enfoncez l'Essieu du Bras dans le Couvercle de
l'Essieu (26) gauche et le Bras Gauche pour la Partie
Supérieure du Corps. Centrez l'Essieu du Bras et
tournez-le de manière à ce que le trou indiqué soit
dans la position illustrée.
8. Demandez à une deuxième personne de tenir le
Guidon Gauche (24) près du Montant (2) comme illus-
tré. Branchez le Fil du Détecteur Cardiaque (20)
gauche sur la Rallonge du Détecteur (101). Glissez un
Embout de l'Essieu (91) sur l'extrémité inférieure du
Guidon Gauche.
Glissez l'extrémité supérieure du Guidon Gauche (24)
dans le tube à l'avant du Montant (2) tout en glissant
l'extrémité inférieure du Guidon Gauche dans l'Essieu
du Bras (19). Attachez l'extrémité supérieure du Guidon
Gauche à l'aide de deux Boulons en Bouton de M8 x
42mm (85) et deux Écrous de Blocage en Nylon de M8
(86) ; faites attention de ne pas endommager les Fils
(20, 101) quand vous enfoncez les Boulons à Tête
Ronde. Assurez-vous que les Écrous de Blocage
sont placés dans les trous hexagonaux sur le tube à
l'avant du Montant. Attachez l'extrémité inférieure du
Guidon Gauche à l'aide d'un Boulon à Tête Ronde de
M8 x 32mm (105) et d'un Écrou de Blocage de M8 (86).
Enfoncez les languettes sur l'Embout de l'Essieu (91)
dans le Couvercle de l'Essieu (26).
Attachez le Guidon Droit (23) sur le Montant (2) de la
même manière.
Tenez les moitiés du Boîtier du Guidon (25) autour du
tube à l'avant du Montant (2) ; faites attention de ne
pas endommager les Fils (20, 101). Attachez le Boîtier
du Guidon à l'aide d'une Vis à Tête Ronde de M4 x
16mm (96).
® inclus sur une servi-
8
7
19
Trou
26
112
Graisse
Montant
Lubrifiez
8
25
85
96
20
24
101
86
19
91
105
86
Languette
2
118
26
31
23
2
26
