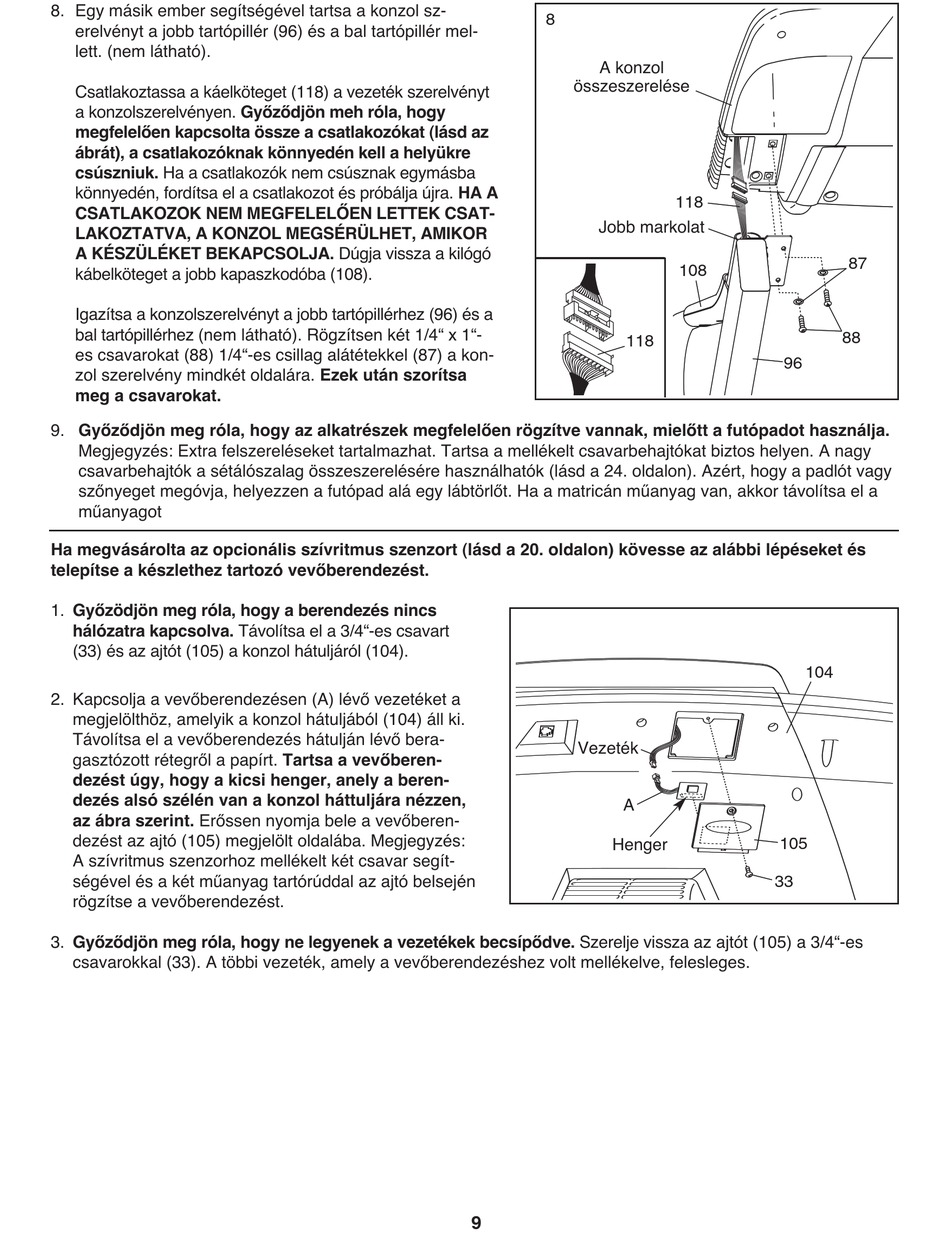

8. Egy másik ember segítségével tartsa a konzol sz-
erelvényt a jobb tartópillér (96) és a bal tartópillér mel-
lett. (nem látható).
Csatlakoztassa a káelköteget (118) a vezeték szerelvényt
a konzolszerelvényen. Győződjön meh róla, hogy
megfelelően kapcsolta össze a csatlakozókat (lásd az
ábrát), a csatlakozóknak könnyedén kell a helyükre
csúszniuk. Ha a csatlakozók nem csúsznak egymásba
könnyedén, fordítsa el a csatlakozot és próbálja újra. HA A
CSATLAKOZOK NEM MEGFELELŐEN LETTEK CSAT-
LAKOZTATVA, A KONZOL MEGSÉRÜLHET, AMIKOR
A KÉSZÜLÉKET BEKAPCSOLJA. Dúgja vissza a kilógó
kábelköteget a jobb kapaszkodóba (108).
Igazítsa a konzolszerelvényt a jobb tartópillérhez (96) és a
bal tartópillérhez (nem látható). Rögzítsen két 1/4" x 1"-
es csavarokat (88) 1/4"-es csillag alátétekkel (87) a kon-
zol szerelvény mindkét oldalára. Ezek után szorítsa
meg a csavarokat.
9. Győződjön meg róla, hogy az alkatrészek megfelelően rögzítve vannak, mielőtt a futópadot használja.
Megjegyzés: Extra felszereléseket tartalmazhat. Tartsa a mellékelt csavarbehajtókat biztos helyen. A nagy
csavarbehajtók a sétálószalag összeszerelésére használhatók (lásd a 24. oldalon). Azért, hogy a padlót vagy
szőnyeget megóvja, helyezzen a futópad alá egy lábtörlőt. Ha a matricán műanyag van, akkor távolítsa el a
műanyagot
Ha megvásárolta az opcionális szívritmus szenzort (lásd a 20. oldalon) kövesse az alábbi lépéseket és
telepítse a készlethez tartozó vevőberendezést.
1. Győzödjön meg róla, hogy a berendezés nincs
hálózatra kapcsolva. Távolítsa el a 3/4"-es csavart
(33) és az ajtót (105) a konzol hátuljáról (104).
2. Kapcsolja a vevőberendezésen (A) lévő vezetéket a
megjelölthöz, amelyik a konzol hátuljából (104) áll ki.
Távolítsa el a vevőberendezés hátulján lévő bera-
gasztózott rétegről a papírt. Tartsa a vevőberen-
dezést úgy, hogy a kicsi henger, anely a beren-
dezés alsó szélén van a konzol háttuljára nézzen,
az ábra szerint. Erőssen nyomja bele a vevőberen-
dezést az ajtó (105) megjelölt oldalába. Megjegyzés:
A szívritmus szenzorhoz mellékelt két csavar segít-
ségével és a két műanyag tartórúddal az ajtó belsején
rögzítse a vevőberendezést.
3. Győződjön meg róla, hogy ne legyenek a vezetékek becsípődve. Szerelje vissza az ajtót (105) a 3/4"-es
csavarokkal (33). A többi vezeték, amely a vevőberendezéshez volt mellékelve, felesleges.
8
A konzol
összeszerelése
Jobb markolat
118
Vezeték
A
Henger
9
118
87
108
88
96
104
105
33
