Pro-Form 470 Cx Treadmill Felhasználói Kézikönyv page 8

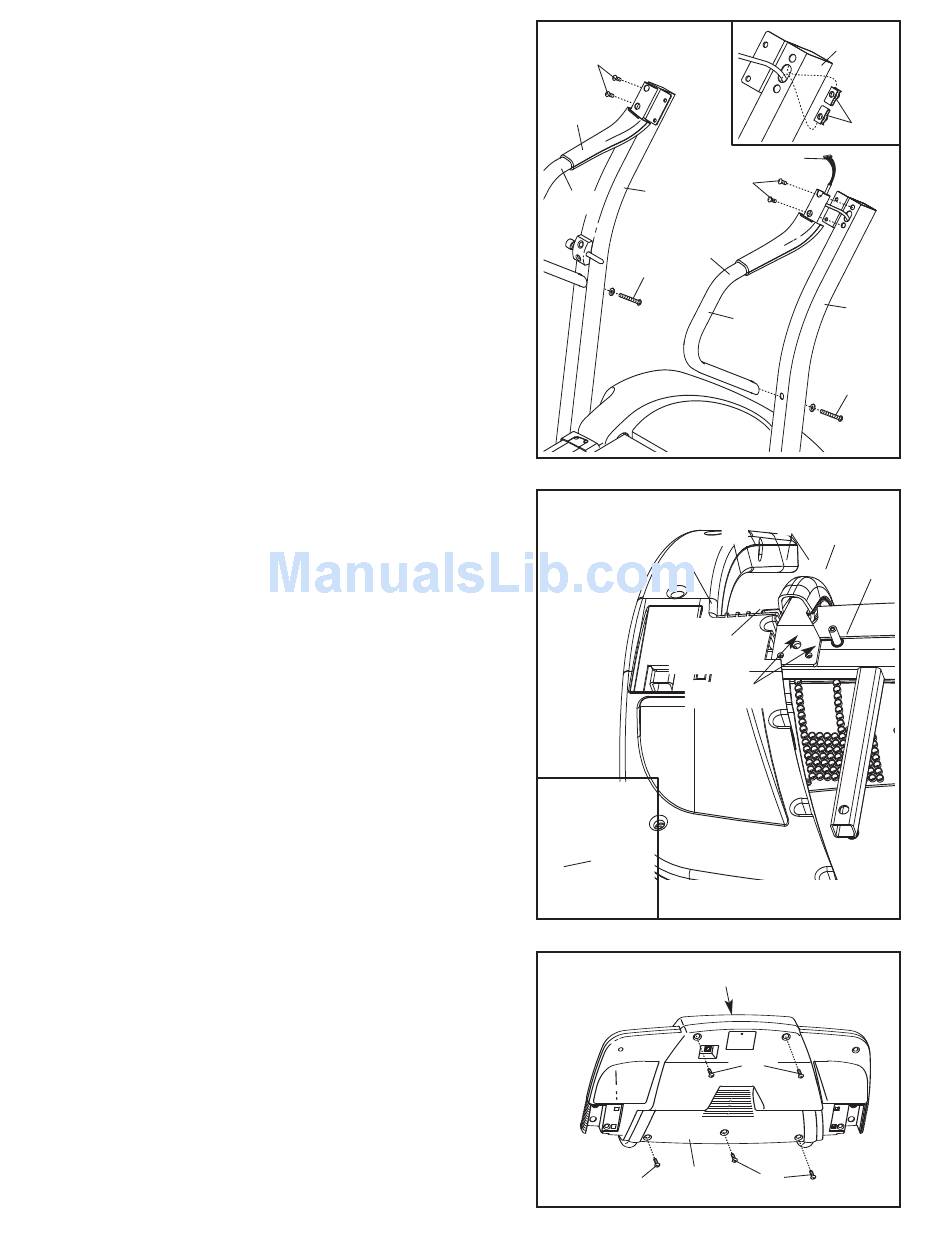

5. Lásd az ábrán. Győződjön meg róla, hogy két U-csavar
(112) van mindkét tartópillér (96) felső végén. Megje-
gyzés: Extra U-csavarokat tartalmazhat.
Keresse meg a bal és jobb oldali kapaszkodókat (108)
(mindegyik kapaszkodón van egy azonosító címke).
Tartsa a jobb kapaszkodót a jobb tartópillér (96) mellett,
és illessze be a drótvezetöt (118) a jobb kapaszkodón
található nagy lyukba a felsö végen, az ábra szerint.
Fogja a jobb kapaszkodót (108) a jobb tartópillérhez (96).
Erősítse össze a jobb tartópillért és a jobb kapaszkodó
alsó végét egy 5/16" x 3 1/2"-es csavarral (121), 5/16"
Alátét (128) három-négyszer elfordítva azt. Ezután,
Erősítse össze a jobb tartópillér felső végét és a jobb ka-
paszkodót egy 5/16"x3 1/2"-es csavarral (113). Vigyáz-
zon, hogy ne dobja be a csavarokat a
kapaszkodóba.Ha szükséges, emelje vagy csökkentse
a kapaszkodót, hogy beilleszthesse az 5/16" x 1"-es
csavarokat a tartópillérbe. Húzza meg szorosra a
három csavart.
Az előbb leírtaknak megfelelően rögzítse a kapaszkodót
(108) és a bal tartópillért (96) is. Megjegyzés: Nincs ká-
belvezető a bal tartópillérben.
6. Fordítsa fejjel lefelé a konzolt (101),vigyázzon, nehogy
megkarcolja azt. Távolítsa el a pántokat és a konzol há-
tulját (104) (lásd 7. ábra) a konzolról. Ha a
pulzusérzékelő négy csavarja (76) (csak kettő látható az
ábrán) a konzol keretében van (80), vegye ki azokat
onnan.
Fogja össze a pulzusérzékelőt (77) és a konzol keretet
(80), ahogy az ábrán látható. Csatlakoztassa a konzolban
(101) lévő pulzusvezetéket a pulzusérzékelő
pulzusvezetékéhez (lásd ábra). A csatlakozóknak kön-
nyen egymásba kell csúszniuk. Ha a csatlakozók nem
csúsznak egymásba könnyedén, fordítsa el a csatlakozot
és próbálja újra. A négy pulzusérzékelő csavar (76) segít-
ségével rögzítse a pulzusérzékelő a konzolhoz. Erősen
húzza meg a pluzusmérő csavarokat. Legyen óvatos,
nehogy megsértse a vezetékeket.
Egy 1/2"-es alapcsavar (52) segítségével rögzítse az
alapvezetéket a konzol kerethez (80). Megjegyzés: Ninc-
senek vezetékek a pulzusérzékelő (77) másik oldalán.
7. A konzol hátulját (104) szerelje a konzolhoz öt darab
3/4"-es csavar segítségével (33). Legyen óvatos, ne-
hogy megsértse a vezetékeket.
5
113
Bal
108
121
6
Pulz-
usvezeték
7
33
8
118
113
96
108
Jobb
76
77
52
101
Pulz-
usvezeték
Alapvezeték
A konzol összeszerelése
33
104
33
119
112
96
121
80
