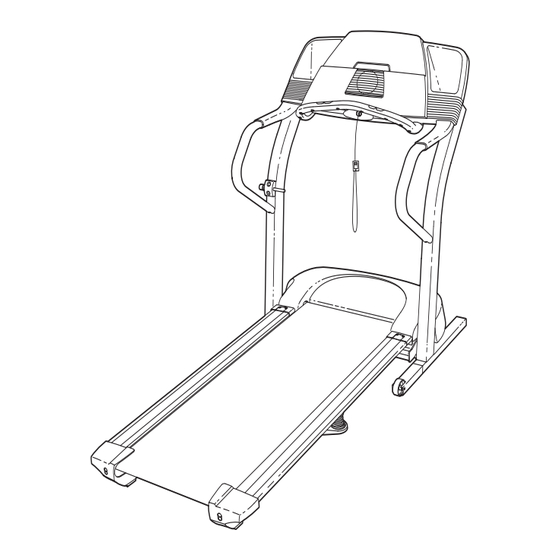

FELHASZNÁLÓI

Modell szám PETL49905.1

KÉZIKÖNYV

Sorszám

Referenciaként írja be a sorozatszá-

mot a fenti helyre.

Sorszám matrica

KÉRDÉSEK?

Gyártóként, arra törekszünk,

hogy vásárlóink minden igényét

kielégítsük. Ha van kérdése, vagy

ha vannak hiányzó, esetleg

sérült alkatrészek a termékben,

kérem, keresse fel azt a helyet,

ahol a terméket vásárolta.

ÓVINTÉZKDÉS

Olvassa el a használati utasítás

minden óvintézkedésről és fi-

gyelmeztetésről szóló pontját

mielőtt használatba veszi a gépet.

Őrizze meg ezt a kézikönyvet a

jövőben is.

Table of Contents

Need help?

Do you have a question about the 470 Cx Treadmill and is the answer not in the manual?

Questions and answers

Summary of Contents for Pro-Form 470 Cx Treadmill

Page 1 FELHASZNÁLÓI Modell szám PETL49905.1 KÉZIKÖNYV Sorszám Referenciaként írja be a sorozatszá- mot a fenti helyre. Sorszám matrica KÉRDÉSEK? Gyártóként, arra törekszünk, hogy vásárlóink minden igényét kielégítsük. Ha van kérdése, vagy ha vannak hiányzó, esetleg sérült alkatrészek a termékben, kérem, keresse fel azt a helyet, ahol a terméket vásárolta.
Page 2: Table Of Contents
HOGYAN RENDELHET PÓTALKATRÉSZEKET .........Hátsó borító Megjegyzés: A ROBBANTOTT ÁBRA a kézikönyv közepében található. A PROFORM az ICON IP, Rt. bejegyzett védjegye...
Page 3: Fontos Óvintézkedések
FONTOS ÓVINTÉZKEDÉSEK FIGYELMEZTETÉS: Azért, hogy csökkentse az égés, tűz, elektromos áramütés vagy személyi sérülés veszélyét, olvassa el a következő fontos óvintézkedési utasításokat mielőtt működésbe hozná a futópadot. 1. A tulajdonos felelőssége, hogy biztosítsa a futó- 12. Tartsa a tápkábelt távol a fűtőtestektől. pad összes felhasználója számára a megfelelő...
Page 4 21. Amikor iFIT.com programokat használ, 25. VIGYÁZAT: Mindíg húzza ki a futópad tápká- manuálisan állíthatja a futópad sebességét és belét a konnektorból közvetlenül a használat lejtését az erre szolgáló gomb segítségével. után, a berendezés tisztítása előtt, és mielőtt Mindamellet, ha a követkető “csipogó“ hang a kézikönyben előírt karbantartást és beál- megszólal a futófelület sebessége és/vagy lítási folyamatokat megkezdené.
Page 5: Hasznalat Előtt
HASZNÁLAT ELŐTT lati utasítást, mielőtt használatba helyezné a beren- Köszönjük, hogy ezt a forradalmian új PROFORM ® CX futópadot válsztotta. Az 470 CX futópad olyan dezést. Amennyiben van még kérdése, vegye fel a hatásos rendszert ajánl Önnek, mely segít elérni a kapcsolatot azzal az üzlettel, ahol a terméket...
Page 6: Összeszerelés
ÖSSZESZERELÉS Az összeszerelés két embert igényel. Állítsa a futópadot egy kitakarított helyre és távolítsa el róla a cso- magolást. Ne dobjaki a csomagolást amíg nem fejezi be az összeszerelést. Megjegyzés: A futópad futószalagjá- nak alsó része erős teljesítményű kenőanyaggal van bevonva. A szállítás alatt bizonyos mennységű kenőanyag 1”...
Page 7 2. Az alábbi módon emelje fel óvatosan a pilléreket (96) egy második személy segítségével. Megjegyzés: Sagí- thet, ha a lábát ráteszi valamelyik kerékre (94) miközben hátra hajtja a pilléreket. Győződjön meg róla, hogy a ki- egyenlítőlábak (86) a helyükön maradtak. A kiegyenlítőlábakat (86) az útmutató...
Page 8 5. Lásd az ábrán. Győződjön meg róla, hogy két U-csavar (112) van mindkét tartópillér (96) felső végén. Megje- gyzés: Extra U-csavarokat tartalmazhat. Keresse meg a bal és jobb oldali kapaszkodókat (108) (mindegyik kapaszkodón van egy azonosító címke). Tartsa a jobb kapaszkodót a jobb tartópillér (96) mellett, és illessze be a drótvezetöt (118) a jobb kapaszkodón található...
Page 9 8. Egy másik ember segítségével tartsa a konzol sz- erelvényt a jobb tartópillér (96) és a bal tartópillér mel- lett. (nem látható). A konzol összeszerelése Csatlakoztassa a káelköteget (118) a vezeték szerelvényt a konzolszerelvényen. Győződjön meh róla, hogy megfelelően kapcsolta össze a csatlakozókat (lásd az ábrát), a csatlakozóknak könnyedén kell a helyükre csúszniuk.
Page 10: A Futópad Működése
ÜZEMELTETÉS ÉS BEÁLLÍTÁS AZ ELŐRE-OLAJOZOTT SÉTÁLÓ SZALAG A futópad tartalmaz egy magas minőségű olajjal megkent sétálószalagot. FONTOS: Soha ne alkalmazzon szi- likon sprayt vagy egyéb anyagokat a sétáló szalaghoz vagy sétáló platformhoz. Az ilyen anyagok leron- tják a sétáló szalag állapotát és túlzott kopást okoznak. A TÁPKÁBEL CSATLAKOZTATÁSA Ezt a terméket földelni kell.
Page 11 KONZOL ÁBRA Megjegyzés: Ha a konzol elején van Kapocs egy tiszta műanyag lap távolítsa el. Kulcs FIGYEMEZTETŐ MATRICA ALKALMAZÁSA személyes edzője lenne az otthonában. A sztereó audió kábelt használva a futópadhoz csatlakoztathatja A konzolon található figyelmeztetés angol nyelvű. Ez a fi- a walkmant, a hi-fi tornyot, a számítógépet, a videó- gyelmeztetés más nyelveken is megtalálható...
Page 12 AZ ÁRAM BEKAPCSOLÁSA sebesség növelő vagy csökkentő gombok Dugja be a tápkábelt (lásd 10. oldal). segítségével teheti meg. Mindig, amikor egy gombot lenyom, a Keresse meg a ki/be sebesség beállítása 0.1 kapcsolót a tápkábel mph-val változik; ha egy gombot lenyomva tart, a Reset mellett.
Page 13 A baloldali kijelző a lejtés mértékét és az eltelt időt konzol nem mutatja a futópadon. A kijelző a szívverést is mu- tudja pontosan tatni fogja, ha használja a markolat kijelezni a pulzusérzékelőt vagy a mellkas-pulzusérzékelőt. szívverést. A Megjegyzés: Minden alkalommal, amikor a kapaszkodó...
Page 14 Ha csak 3 másodperc maradt az első részben a AZ ELőPROGRAMOZOTT TRÉNINGEK programnál, mindkettő aktuális részoszlop és a HASZNÁLATA jobb oszlop villogni fog és különböző hangokat fog kibocsátani. Ha a futópad sebessége és/vagy lejtése megváltozik, a sebesség és/vagy lejtés Helyezze be a kulcsot a konzolba. beállítása villogni fog, hogy figyelmeztesse Önt.
Page 15 Kövesse a kijelzővel az eljárást. A FUTÓPAD CSATLAKOZTATÁSA IFIT.COM PROGRAMOK HASZNÁLATÁHOZ Lásd 5. lépés a 12. oldalon. Mérje meg a szívverését, ha kívánja. Az iFIT.com MP3 vagy CD programok használatához, a futópadot csatlakoztatni kell az MP3 Lásd 6. lépés a 13. oldalon. lejátszóhoz, CD lejátszóhoz, hordozható...
Page 16 HORDOZHATÓ HIFI CSATLAKOZTATÁSA HOME SZTEREÓ CSATLAKOZTATÁSA Megjegyzés: Ha a hifi egy RCA-típusú AUDIO OUT Megjegyzés: Ha a szeteró új LINE OUT csatlakozó- csatlakozóval rendelkezik, lásd a lenti A utasítást. val rendelkezik, lásd a lenti A utasítást. Ha a LINE Ha a hifije egy 3,5mm LINE OUT csatlakozóval ren- OUT csatlakozó...
Page 17 SZÁMÍTÓGÉP CSATLAKOZTATÁSA VCR CSATLAKOZTATÁSA A. Dugja be az RCA hifi audió kábel 3,5mm hosszú Megjegyzés: Ha a hifi új LINE OUT csatlakozóval rendelkezik, lásd a lenti A utasítást. Ha AUDIO OUT egyik végét (elektronikus üzletekben beszerezhető) a konzol bemeneti csatlakozójába. Dugja be a kábel csatlakozót használ, lásd B utasítás.
Page 18 és/vagy lejtő megváltozhat, mielőtt a személyi AZ IFIT.COM MP3, CD, VAGY VIDEÓ edzője leírná a változást. HASZNÁLATA Ha a sebesség vagy lejtés beállításai túl magasak vagy túl alacsonyak, kézzel bármikor felül tudja Egy iFIT.com MP3, CD, vagy videó program írni a beállításokat, a konzolon található Speed használatához, a futópadot csatlakoztatni kell az MP3 (sebesség) vagy Incline (lejtő) gombok megny- lejátszóhoz, CD lejátszóhoz, vagy VCR-hez.
Page 19 Kövesse a kijelzővel az eljárást. Menjen a számítógépéhez és indítsa el az internet csatlakozást. Lásd 5. lépés a 12. oldalon. Indítsa el a webböngészőt, ha szükséges és men- Mérje meg a szívverését, ha kívánja. jen a weboldalunkra a www.iFIT.com-ra. Lásd 6. lépés a 13. oldalon. Kövesse a kívánt linket a weboldalunkon egy program kiválasztásához.
Page 20 Megjegyzés: Ha a futópad sebessége és/vagy FONTOS: Ha a kijelző jobb oldalán egy „d“ jelenik meg, lejtője nem változik, amikor egy „csipogás“ a konzol „demo“ üzemmódban van. Ezt az üzemmódot hallható, győződjön meg róla, hogy az „iFIT“ csak arra tervezték, amikor a futópadot egy üzletben be- betűk megjelentek a képernyőn és hogy az idő...
Page 21: A Futopad Hajlítása És Mozgatása
A FUTÓPAD ÖSSZEHAJTÁSA ÉS MOZGATÁSA A FUTÓPAD ÖSSZEHAJTÁSA A TÁROLÁSHOZ Mielőtt összehajtja a futópadot, állítsa be a lejtését a legalacsonyabb állásba. Ha ezt nem végzi el, a futópad folyamatosan megsérülhet. Ezután húzza ki a tápkábelt. FIGYELMEZTETÉS: Képesnek kell lennie a 20 kg-os (45 lbs.) futópadot biztonságosan felemelni, leengedni vagy mozgatni.
Page 22 FUTÓPAD LEENGEDÉSE HASZNÁLATHOZ 1. Tartsa meg jobb kezével a futópad felső végét a látottak szerint. Húzza ki a reteszgombot balra és tartsa meg, a bal kezét használva. Fordítsa lefelé a futópadot, amíg a keret át nem halad a zárótűn. Lassan engedje el a reteszgombot.
Page 23: Problémakeresés
PROBLÉMAKERESÉS A legtöbb futópadokkal kapcsolatos problémát az alábbiakban felsoroltak betartásával el lehet kerülni. Találja meg az idevonatkozó tulajdonságot és kövesse a lépéseket. Amennyiben van még kérdése, kérem vegye fel a kapcsolatot azzal az üzlettel, ahol a gépet vásárolta. PROBLÉMA: A gép nem kapcsol be. MEGOLDAS: a Győződjön meg róla, hogy a berendezés rá...
Page 24 Helyezze el az iránykapcsolót (47) és a mágnest (35) a csiga(36) bal oldalára. Forgassa a csigát amíg a mágnes összehangolódik az iránykapcsolóval. Győzödjön meg róla, hogy a mágnes és az iránykapcsoló között megvan-e a körülbelül 3mm-es(1/8 in.) távolság.Ha szükséges, lazítsa ki a Alapcsavarokat (52), óvatosan mozgassa el az iránykapc- solót, és utána erősítse vissza a csavarokat.
Page 25: Gyakorlati Útmutató
GYAKORLATI ÚTMUTAT FIGYELMEZTETÉS: pár perc után fogja a szervezete elkezdeni az elrak- tározott zsírkalóriákat fogyasztani. Ha az a céja, hogy Mielőtt zsírt égessen, állítsa be a futópad sebességét és elkezdené használni a berendezést vagy bármi lejtőjét addig, amíg a pulzusa a tréningben előírt más edzést folytatna, konzultáljon orvosával.
Page 26: Alkatrész Lista
ALKATRÉSZ LISTA— Modell szám PETL49905.1 R0805A Ahhoz, hogy az alábbi elemeket el tudja helyezni, nézze meg a ROBBANTOTT ÁBRÁT melyet a kézikönyv közepében helyeztünk el. Kulcs Szám Menny. Leírás Kulcs Szám Menny. Leírás Rugó fedő Keret mozgató Izolátor Motor csillag csavaralátét Szűrő...
Page 27 Kulcs Szám Menny. Leírás Kulcs Szám Menny. Leírás Könyv tartó 1“-es TekScrew csavar Konzol Alap fedősapka Jobb kupak tartó, felső Támasztalp Jobb kupak tartó, alsó Motor csapágypersely Konzol hátulja Ventillátor csavar Hozzáférési ajtó Bal felső markolat 4“ Zöld/sárga vezeték, F/R 5/16”...
Page 30 • a termék MODELL SZÁMA (PETL49905.1) • a termék NEVE (PROFORM 470 CX futópad) • a termék SORSZÁMA (Lásd a kézikönyv fedőlapján) • a A KULCSSZÁMOT ÉS AZ ALKATRÉSZ(EK) LEÍRÁSÁT (lásd a TARTOZÉK LISTÁBAN a 26. és 27. oldalon és a ROBBANTOTT ÁBRÁN, amely a kézikönyv közepében van elhelyezve)
