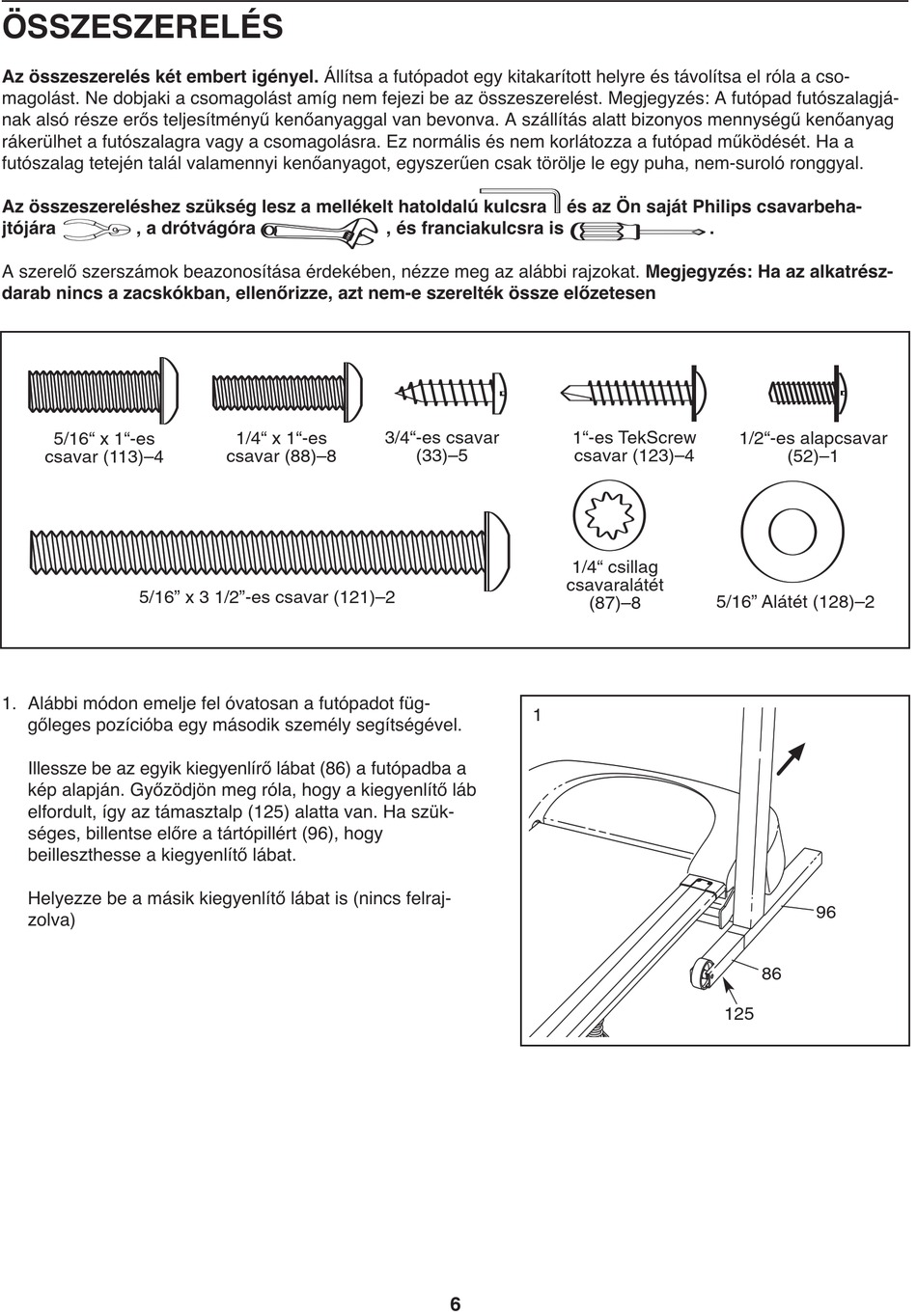

ÖSSZESZERELÉS
Az összeszerelés két embert igényel. Állítsa a futópadot egy kitakarított helyre és távolítsa el róla a cso-
magolást. Ne dobjaki a csomagolást amíg nem fejezi be az összeszerelést. Megjegyzés: A futópad futószalagjá-
nak alsó része erős teljesítményű kenőanyaggal van bevonva. A szállítás alatt bizonyos mennységű kenőanyag
1" Tek Screw
rákerülhet a futószalagra vagy a csomagolásra. Ez normális és nem korlátozza a futópad működését. Ha a
(47)–8
futószalag tetején talál valamennyi kenőanyagot, egyszerűen csak törölje le egy puha, nem-suroló ronggyal.
Az összeszereléshez szükség lesz a mellékelt hatoldalú kulcsra
jtójára , a drótvágóra
A szerelő szerszámok beazonosítása érdekében, nézze meg az alábbi rajzokat. Megjegyzés: Ha az alkatrész-
darab nincs a zacskókban, ellenőrizze, azt nem-e szerelték össze előzetesen
5/16" x 1"-es
csavar (113)–4
5/16" x 3 1/2"-es csavar (121)–2
1. Alábbi módon emelje fel óvatosan a futópadot füg-
gőleges pozícióba egy második személy segítségével.
Illessze be az egyik kiegyenlírő lábat (86) a futópadba a
kép alapján. Győzödjön meg róla, hogy a kiegyenlítő láb
elfordult, így az támasztalp (125) alatta van. Ha szük-
séges, billentse előre a tártópillért (96), hogy
beilleszthesse a kiegyenlítő lábat.
Helyezze be a másik kiegyenlítő lábat is (nincs felraj-
zolva)
Latch Screw (109)–2
, és franciakulcsra is
3/4"-es csavar
1/4" x 1"-es
(33)–5
csavar (88)–8
1" Silver Screw (92)–2
és az Ön saját Philips csavarbeha-
1"-es TekScrew
csavar (123)–4
1/4" csillag
csavaralátét
(87)–8
1
6
.
1/2"-es alapcsavar
(52)–1
5/16" Alátét (128)–2
96
86
125
1 1/2" Screw
