MONTAGE

Plaats de fiets op een open plek en verwijder de verpakking. Gooi de verpakking pas weg wanneer u de fiets
volledig gemonteerd heeft.
Naast de meegeleverde inbussleutel zult u ook een Kruiskop schroevendraaier

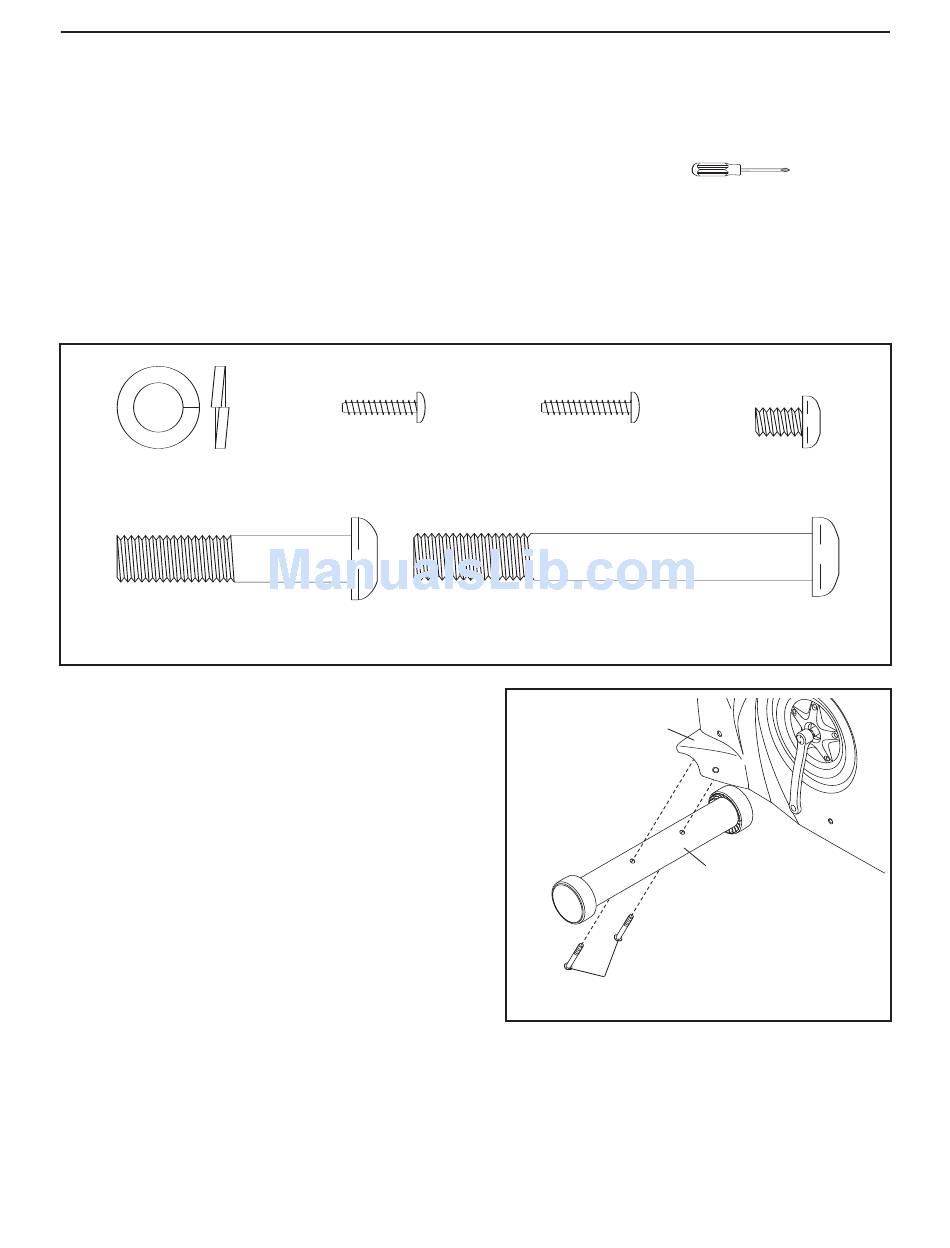

Gebruik de tekeningen hieronder tijdens de montage van de fiets om de kleine onderdelen te herkennen. Het
getal tussen haakjes onder iedere tekening is het nummer van het onderdeel van de LIJST MET ONDERDELEN
aan het eind van deze handleiding. Het tweede getal geeft het aantal te monteren onderdelen aan. Opgelet:
Sommige kleine onderdelen zijn al gemonteerd om de verzending te vergemakkelijken. Wanneer u een
onderdeel niet in de zak met onderdelen kunt vinden, bekijk dan het apparaat om te zien of het al
gemonteerd is.
M10 Veerring
(55)–3
M10 x 50mm Schroef met
Ronde Kop (48)–3
1. Maak, terwijl de tweede persoon de voorkant van
het Onderstel (1) wat optilt, de Voorste Stabilisator
(2) aan het Onderstel vast met twee M10 x 85mm
Schroeven met Ronde Koppen (23).
M4 x 16mm
Schroef (54)–4
5
M4 x 19mm
Schroef (47)–2
M10 x 85mm Schroef met
Ronde Kop (23)–4
1
1
23
.
M6 x 10mm
Schroef (46)–2
2
