Pro-Form 450 Hr Elliptical Bedienungsanleitung page 7

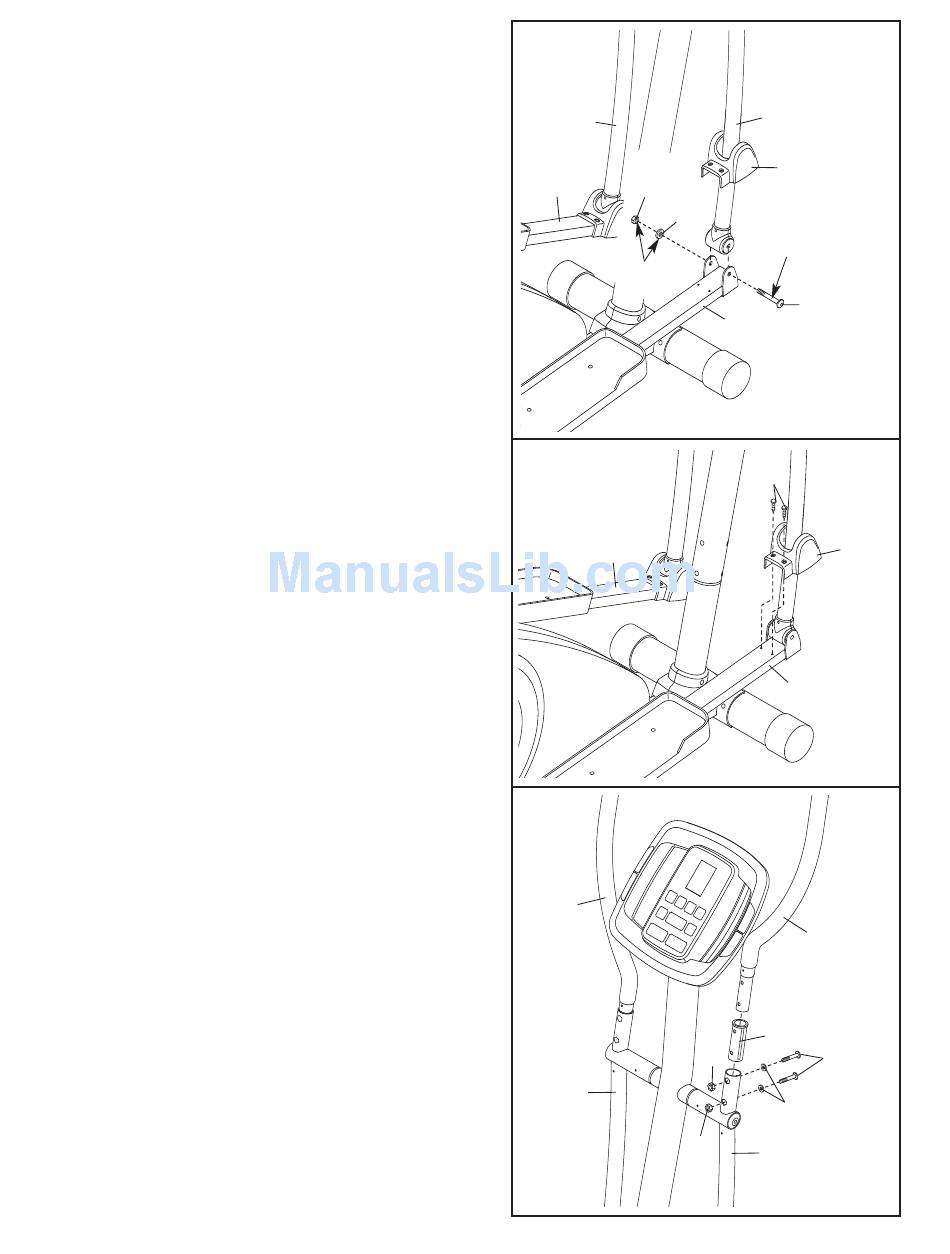

7. Schieben Sie eine Pedalstangenabdeckung (78) auf
das rechte Haltestangenbein (71).
Tragen Sie eine dünne Schicht des mitgelieferten
Schmiermittels auf die in der Abbildung rechts
gezeigten Teile auf. Befestigen Sie dann die rechte
Pedalstange (64) mit einer M6 x 2 1/2"
Linsenschraube mit Ansatzschaft (40), einer M6
Scheibe (55), und einer M6 Mutter mit Nylon-
Klemmteil (56) am rechten Haltestangenbein (71).
Befestigen Sie auf die gleiche Weise die linke
Pedalstange (4) am linken Haltestangenbein (5).
8. Befestigen Sie die rechte Pedalstangenabdeckung
(78) mit zwei M4 x 1/2" Schrauben (49) an der rech-
ten Pedalstange (64) .
Wiederholen Sie diesen Schritt für die linke
Pedalstange (4).
9. Schieben Sie eine Kunststoffhülse (16) und eine
Haltestange (6) in das obere Ende des rechten
Haltestangenbeins (71). Richten Sie die Löcher in
der Kunststoffhülse und der Haltestange auf die
Löcher im rechten Haltestangenbein aus.
Befestigen Sie dann die Haltestange mit zwei M6 x
1 3/8" Linsenschrauben (46), zwei M6
Bogenscheiben (39) und zwei M6 Muttern mit
Nylon-Klemmteil (56).
Befestigen Sie auf die gleiche Weise die andere
Haltestange (6) am linken Haltestangenbein (5).
7
5
4
56
Schmieren
8
4
9
6
5
7
71
78
55
Schmieren
40
64
49
78
64
6
16
46
56
39
56
71
