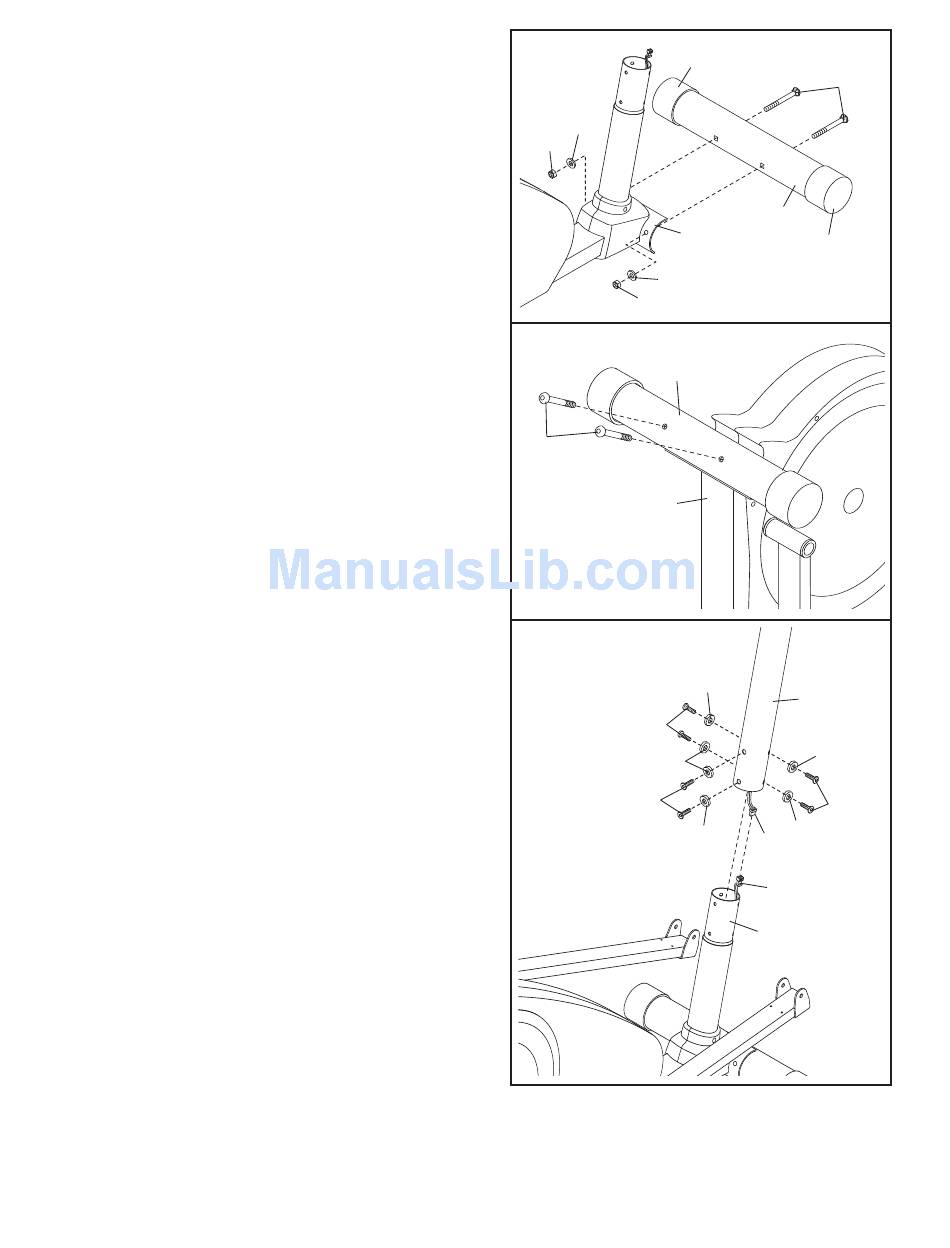

1. Identifizieren Sie die vordere Stützstange (2), welche
an den Enden über Transporträder (29) verfügt.
Montieren Sie die vordere Stützstange mit zwei M8 x
3 1/2" Schrauben mit Vierkantansatz (51), zwei M8
Bogenscheiben (54) und zwei M8 Hutschrauben (24)
an den Rahmen (1).
2. Heben Sie den Rahmen (1) mit Hilfe einer zweiten
Person an (1), so dass er auf dem vorderen Ende
steht. Während die andere Person den Rahmen
festhält, befestigen Sie die hintere Stützstange (20)
mit zwei M8 x 3 3/8" Linsenschrauben (42) am
Rahmen.
Lassen Sie den Rahmen (1) mit Hilfe der anderen
Person herunter, so dass er auf der hinteren
Stützstange (20) und der vorderen Stützstange
(nicht abgebildet) steht.
3. Während eine andere Person den Pfosten (3) nahe
des Rahmens (1) hält, wie abgebildet, verbinden Sie
das obere Kabel (75) mit dem
Membranenschalterkabel (67).
Schieben Sie als nächstes den Pfosten (3) auf den
Rahmen (1). Achten Sie darauf, die Kabel nicht
abzuklemmen.. Richten Sie die Löcher im Pfosten
auf die Löcher im Rahmen aus. Befestigen Sie den
Pfosten mit sechs M8 x 5/8" Linsenschrauben (45)
und sechs M8 Bogenscheiben (54).
1
54
24
24
2
42
3
45
45
Achten Sie
darauf, die
Kabel nicht
abzuklemmen.
5
29
51
2
1
29
54
20
1
54
3
54
54
45
54
54
75
67
1
