Pro-Form 400 C Treadmill Manuale D'istruzioni page 11

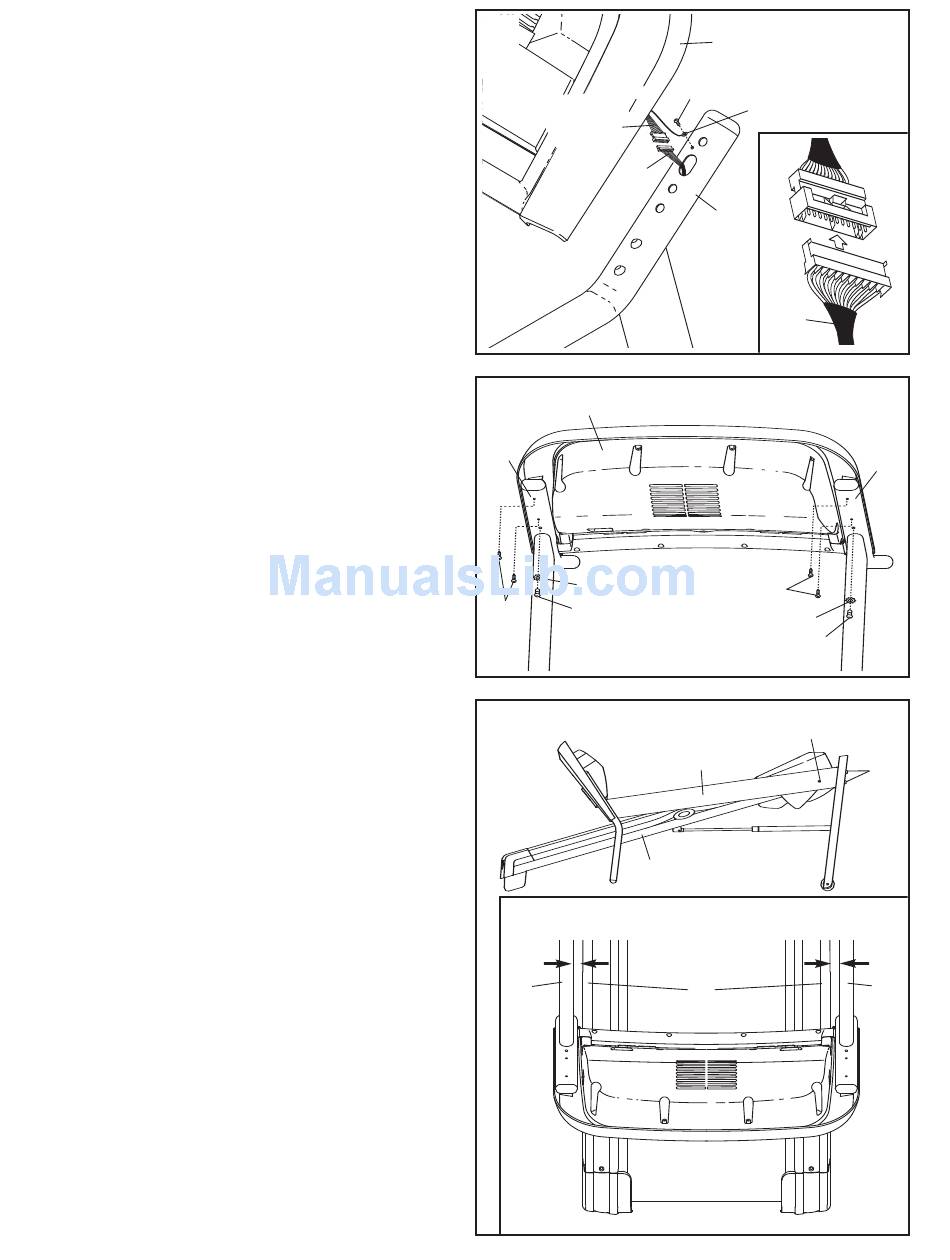

10. Attaccare il filo messa a terra sulla Base
Consolle (67) al Corrimano (40) destro con una
Vite Messa a Terra in Argento (10).
Collegare il filo bardato sulla Base Consolle (67)
al Filo Montante (69) come mostrato nel disegno
nel riquadro. Importante: Se i connettori sono
posizionati correttamente, scivoleranno facil-
mente l'uno nell'altro. Se i connettori non
sono posizionati correttamente, la consolle
potrebbe esserne danneggiata quando ac-
cesa.
Inserire i connettori e il filo in eccesso nella Base
Consolle (67).
11. Attaccare la Base Consolle (67) ai Corrimano
(40) con quattro Viti da 3/4" (3); non avvitare le
Viti per ora. Poi, avvitare due Bulloni Consolle
(2) con Rondelle a Stella da 1/4" (8) nei
Corrimano e nella Base Consolle. Poi, avvitare
le quattro Viti.
12. Abbassare i Montanti (38, 39) come mostrato.
Vedere il disegno nel riquadro. Spingere i
Montanti (38, 39) lateralmente in modo tale che
il Telaio (36) del tapis roulant sia centrato tra i
Montanti.
Avvitare fermamente i Bulloni Montante (4) e il
Bullone Telaio (1) su ciascun lato del tapi rou-
lant. Non stringere troppo i Bulloni Telaio.
10
Filo
Bardato
69
11
Vista Frontale
67
40
8
3
2
12
Vista Laterale
36
38
11
67
Filo Messa
10
a Terra
40
69
3
8
2
1
38, 39
Vista dall'Alto
36
40
4
39
