Einrichtung des
DMC-805G Media
Converters
Wie jedes elektrische Gerät darf der
DMC-805G keinen
Extremtemperaturen, Feuchtigkeit
oder elektromagnetischen Störfeldern
ausgesetzt werden. Bei der
Standortwahl sind v.a. folgende
Voraussetzungen zu beachten:
A. Die Umgebungstemperatur sollte
zwischen 0 bis 40 Grad Celsius
betragen.
B. Die relative Feuchtigkeit sollte unter
90% (nicht kondensierend) betragen.
C. In der Umgebung aufgestellte
elektrische Geräte dürfen die
Feldstärkewerte gemäß der RFC-
Standards für IEC 801-3, Level 2
(3V/M) nicht überschreiten.
D. Stellen Sie sicher, dass die Einrichtung
ausreichend belüftet wird. Die
Lüftungslöcher an den Seiten des
Geräts und die Lüfteröffnungen an der
Seite bzw. auf der Rückseite des
Media Converters dürfen in keinem
Fall blockiert werden.
E. Die Entfernung zur nächsten
Stromquelle sollte max. 1,8 Meter
betragen.
Anschließen an die
Stromversorgung
1. Der Converter ist Plug-and-Play-
fähig.
2. Verbinden Sie das mitgelieferte
AC/DC-Netzadapter
(7,5VDC/1,5Amp) mit dem
Anschluss auf der Rückseite des
Converters und. Schließen Sie
den Stecker des Netzadapters
danach an eine AC-
Standardsteckdose (Spannung
von 100 -260 VAC) an.
Gleitschalter
Die Duplexbetrieb-Einstellung für den
Fiber Port
Gleitschalter.
entnehmen Sie
unten.
1 2
Switch 1 : On -> Forced Mode
Off -> Auto Negotiation mode
Switch 2 : On -> LLR enable
Off -> LLR disable
An Glasfaser Standardmodus
Schalter 1:
Aus Glasfaser Auto-Negotiation
An LLR aktiviert
Schalter 2:
Aus LLR deaktiviert

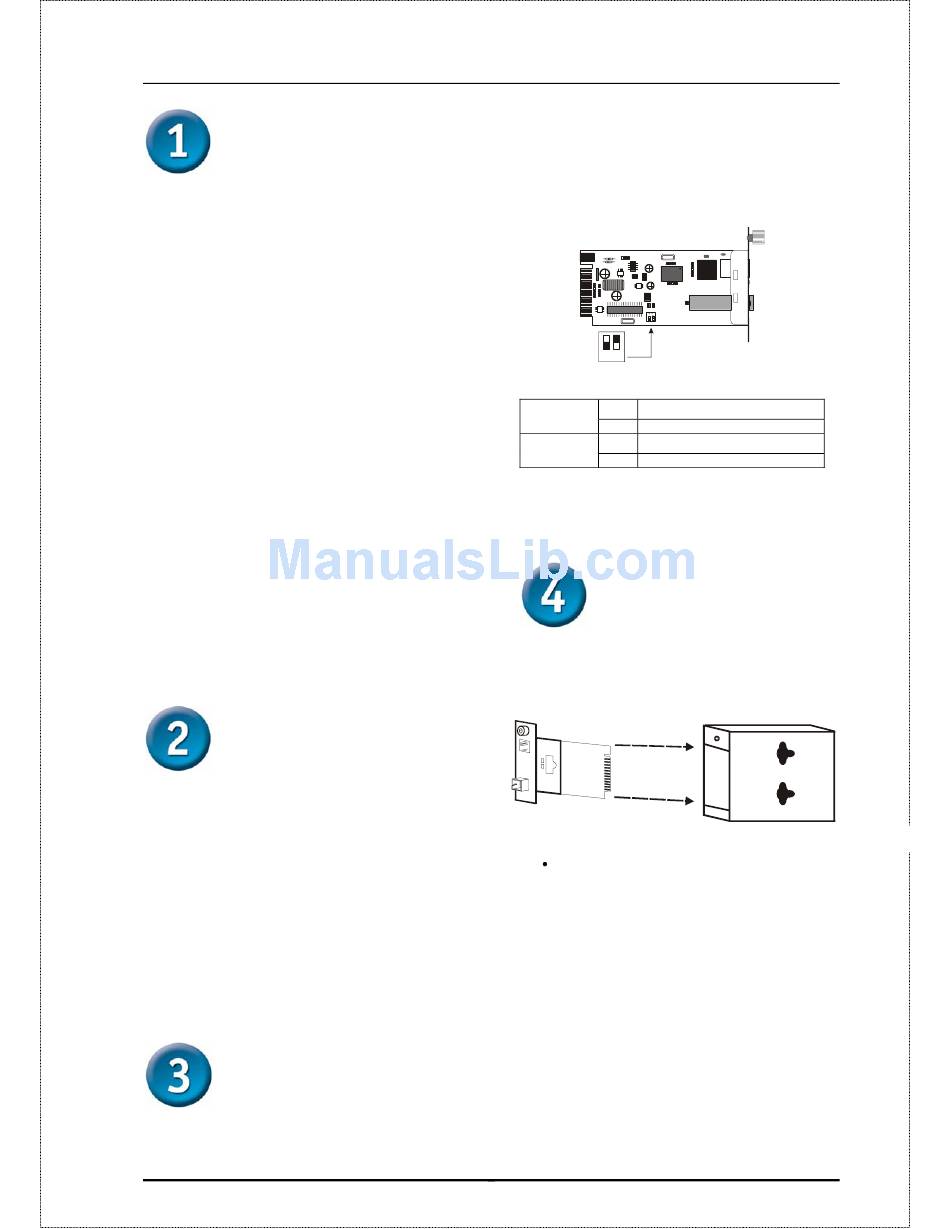

Gehäuseinstallation
Der Converter
Erweiterungsslot eines Spezialgehäuses
installieren.
Lösen Sie die Schrauben des Media Converters und ziehen Sie das Board
Installieren Sie den Converter zuerst in
der mit dem Gehäuse ausgelieferten
Trägervorrichtung:
Schritt 1 - Lösen Sie den Träger
vom entsprechenden Erweiterungsslot
des Gehäuses.
Schritt 2 - Entfernen
Schraube des Konverters wie unten
dargestellt.
Schritt 3 - Befestigen
Converter mit der Schraube an der
Trägervorrichtung.
5
erfolgt über einen
Weitere Einzelheiten
der Tabelle weiter
lässt sich im
Sie die
Sie den
