Setup del Media
Converter DMC-805G
Come qualsiasi dispositivo elettrico, è
necessario posizionare il prodotto in
questione dove non siano presente
temperatura elevata, umidità o
interferenze elettromagnetiche. In
particolare, installare il prodotto in un
luogo dove siano rispettati i seguenti
requisiti ambientali:
A.
La temperatura ambiente deve essere
compresa tra i 32 e 104 gradi
Fahrenheit (tra 0 e 40 gradi Celsius).
B.
L'umidità relativa deve essere meno
del 90 %, non-condensante.
C.
Dispositivi elettrici a diffusione non
devono seguire le emissioni
elettromagnetiche (RFC) dello
standard IEC 801-3, Level 2 (3V/M).
D.
Assicurarsi che il dispositivo sia in
luogo ben ventilato. Non chiudere le
fessure di ventilazione ai lati del media
converter o le fessure del ventilatore
nel retro del dispositivo.
E.
La presa di corrente deve essere ad
almeno 1.8 metri dal dispositivo.
Connessione
dell'alimentazione
1. Questo converter è un dispositivo plug-
and-play.
2. Connettere la spina del trasformatore
AC/DC con voltaggio di 7.5Vdc/1.5Amp
nel connettore alimentazione sul pannello
posteriore del media converter, e poi
connettere l'altro capo ad una presa di
corrente AC con un voltaggio compreso tra
00 e 260 Vac.

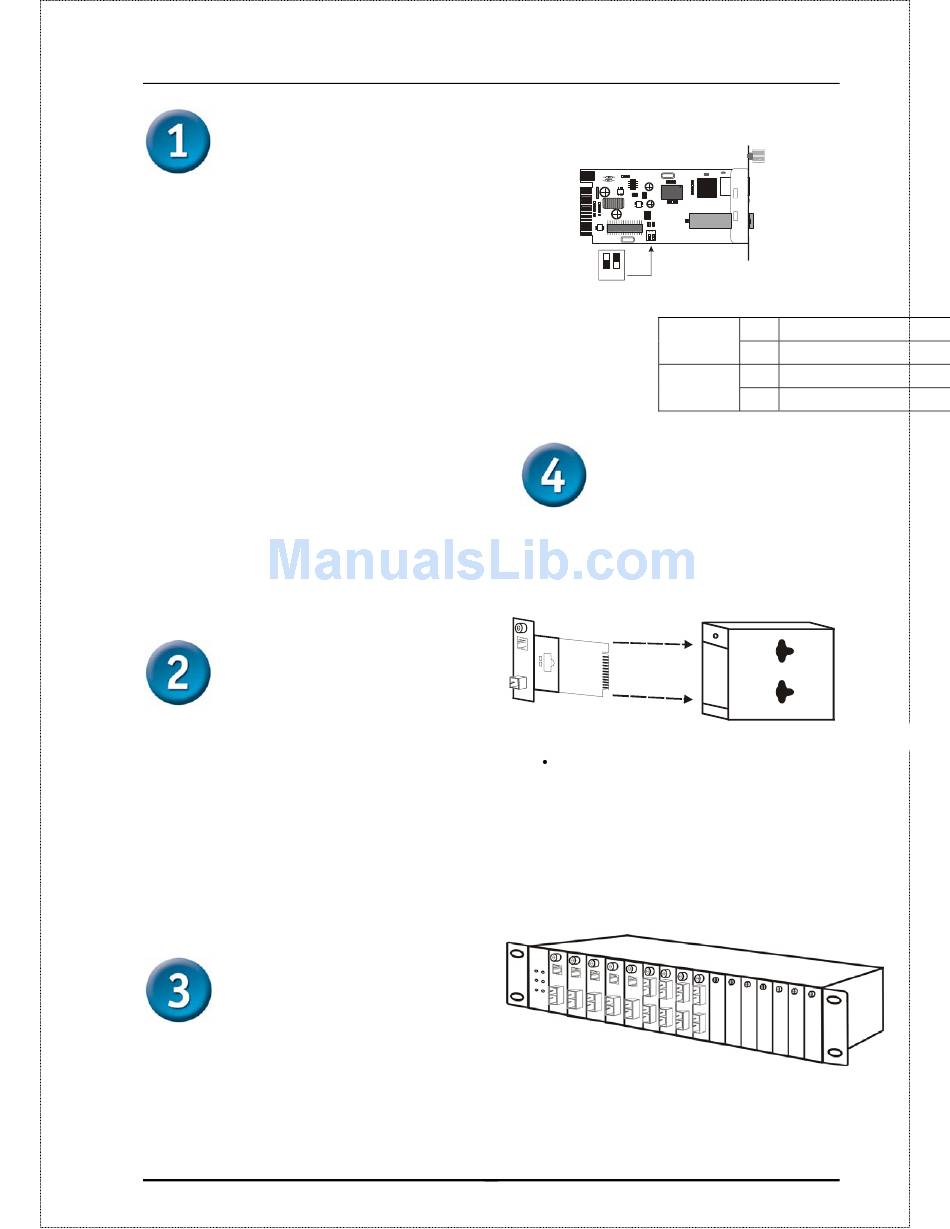

Interruttori a scorrimento
Per l'impostazione della modalità duplex
della porta in fibra ottica, utilizzare la
serie in interruttori a scorrimento. Fare
riferimento
alla
maggiori informazioni.
1 2
Switch 1 : On -> Forced Mode
Off -> Auto Negotiation mode
Switch 2 : On -> LLR enable
Off -> LLR disable
Ponticello 1
Ponticello 2
Installazione in
Chassis
Il media converter può essere inserito in
uno slot di espansione di uno speciale
chassis.
Svitare e togliere la scheda del media converter
Primo, installare il media converter
nello slot dello chassis:
Fase 1-
Togliere la copertura dello slot
desiderato dallo chassis.
Fase 2-
Rimuovere le viti dal media
converter come illustrato sotto
Fase 3-
Fissare
nello slot utilizzando le viti a corredo.
15
tabella
sotto
per
On
Fibra Modalità forza
Off
Fibra Negoziazione
On
LLR Abilitato
Off
LLR Disabilitato
il
media
converter
