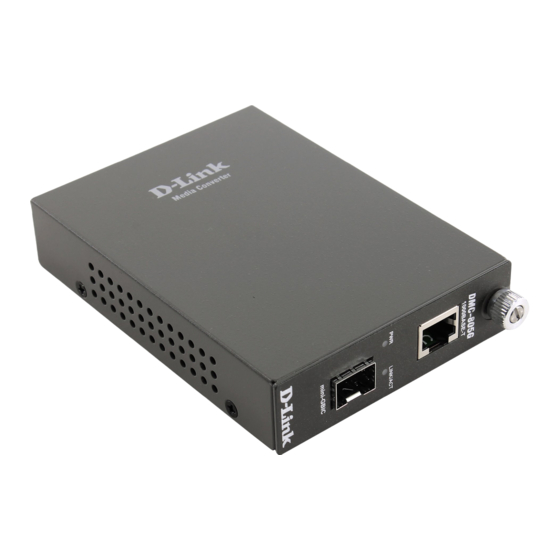

D-Link DMC-805G Quick Installation Manual

1000base-t twisted pair to 1000base-sx/lx single-mode fiber media converter module
Hide thumbs

Advertisement

Quick Links

Download this manual
Table of Contents
DMC-805G
1000Base-T Twisted Pair to 1000Base-SX/LX
Single-mode fiber Media Converter Module
Медиаконвертер с 1 портом 1000Base-T и
1 портом 1000Base-X SFP
Quick Installation Guide
Краткое руководство по установке
RECYCLABLE
1

Advertisement

loading

  Also See for D-Link DMC-805G

D-Link 1000Base-T to mini-GBIC Media Converter DMC-805G Quick Installation Manual
D-Link 1000Base-T to mini-GBIC Media Converter DMC-805G Quick Installation Manual 24 pages
D-Link DMC-805G User Manual
D-Link DMC-805G User Manual 9 pages

  Related Manuals for D-Link DMC-805G

  Summary of Contents for D-Link DMC-805G

  • Page 1 DMC-805G 1000Base-T Twisted Pair to 1000Base-SX/LX Single-mode fiber Media Converter Module Медиаконвертер с 1 портом 1000Base-T и 1 портом 1000Base-X SFP Quick Installation Guide Краткое руководство по установке RECYCLABLE...

  • Page 2: Package Contents

    NTRODUCTION This Quick Installation Guide gives step-by-step instructions for setting up the D-Link Media Converter. The model you have purchased may appear slightly different from those shown in the illustrations. For more detailed information about the switch, its components, making network connections and technical specifications, please refer to the User Manual.

  • Page 3: Connecting To Power

    ONNECTING TO OWER 1. This Converter is a plug-and-play device. 2. Connect the supplied AC to DC power adaptor with a power voltage of 5Vdc/1Amp to the DC-Jack on the converter, and then attach the plug into a standard AC outlet. LIDING WITCH There is a sliding switch for duplex mode setting for fiber port.

  • Page 4: Installing In A Chassis

    enabled and “Off” for disabled. Note: When using two converters, don’t enable the both devices’ LLR function at the same time. NSTALLING IN A HASSIS The Converter can be fit into any of the expansion slots on DMC-1000 chassis. Unscrew and pull out the media converter board First, install the converter onto a carrier supplied with the chassis: Step 1.
  • Page 5 LED I NDICATORS The LED indicators give you instant feedback on status of the converter: LEDs State Indication Power (PWR) Lights on Power on Lights off Power off LINK/ACT Lights on Linking Lights off Not linking...
  • Page 6 П РАВИЛА И УСЛОВИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ Внимательно прочитайте данный раздел перед установкой и подключением устройства. Убедитесь, что устройство не имеет механических повреждений. Устройство должно быть использовано только по назначению, в соответствии с кратким руководством по установке. Устройство предназначено для эксплуатации в сухом, чистом, незапыленном и...
  • Page 7 показанной на иллюстрациях. За более подробной информацией о медиаконвертере, его компонентах, настройке подключения к сети и технических характеристиках обращайтесь к руководству пользователя. К ОМПЛЕК Т ПОСТАВКИ • Медиаконвертер DMC-805G • Адаптер питания • Эксплуатационная документация • Гарантийный талон Если что-либо отсутствует, обратитесь к Вашему поставщику. Использование...

  • Page 8: Подклю Чение Питания

    П ОДКЛЮ ЧЕНИЕ ПИТАНИЯ Медиаконвертер DMC-805G поддерживает технологию Plug-and-play. Подключите адаптер питания постоянного тока 5 В / 1 А, входящий в комплект поставки, к разъему питания на задней панели медиаконвертера, затем вставьте вилку в стандартную электрическую розетку с диапазоном напряжений от 100 до 240 В...
  • Page 9 Примечание: убедитесь, что на противоположных концах линии связи используются аналогичные настройки (фиксированный режим или режим автосогласования). При использовании одновременно двух медиаконвертеров оба устройства должны быть установлены в фиксированный режим. Switch 2: LLR Когда переключатель находится в положении “On” - режим LLR активен, в...

  • Page 10: Световые Индикаторы

    С ВЕТОВЫЕ ИНДИКАТОРЫ Индикаторы позволяют отслеживать состояние медиаконвертера: Индикатор Состояние Описание Питание (PWR) Горит Питание включено Не горит Питание выключено LINK/ACT Горит Связь есть Не горит Связи нет...

  • Page 11: Технические Характеристики

    Т ЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Интерфейсы • Порт 1000Base-T • Порт 1000Base-SX/LX SFP с разъемом LC Индикаторы • PWR • LINK/ACT Дуплексный режим • Полный дуплекс Скорость передачи данных • Gigabit Ethernet: 2000 Мбит/с (полный дуплекс) Функции • Преобразование среды передачи данных из 1000Base-T в...
