Table of Contents
Raccord de l'alimentation en eau
à l'arrière de la laveuse, longueur des
tuyaux d'entrée d'eau chaude et froide,
environ 43" (109 cm)
collier du tuyau de vidange à
l'arrière de la laveuse, longueur du
tuyau entre le collier et l'extrémité
du tuyau, environ 54" (137 cm)
Effectuez les étapes suivantes pour prévenir
les vibrations, éviter les dommages à l'appareil et maximiser
ses performances
1.
Si le bloc de mousse de la cuve
a été retiré, remettez-le en place
et refi xez solidement le couvercle
avec le ruban adhésif.
2.
Pour protéger le plancher, utilisez un tapis, une couverture ou
une pièce de carton et couchez la laveuse sur le côté gauche.
CALE D'ÉCARTEMENT
EN PLASTIQUES
BOULON
D'EXPÉDITION
3.
À l'aide de la clé et de la douille de 3/8 pouce, enlevez le
boulon d'expédition et la cale d'écartement en plastique
du centre de la base.

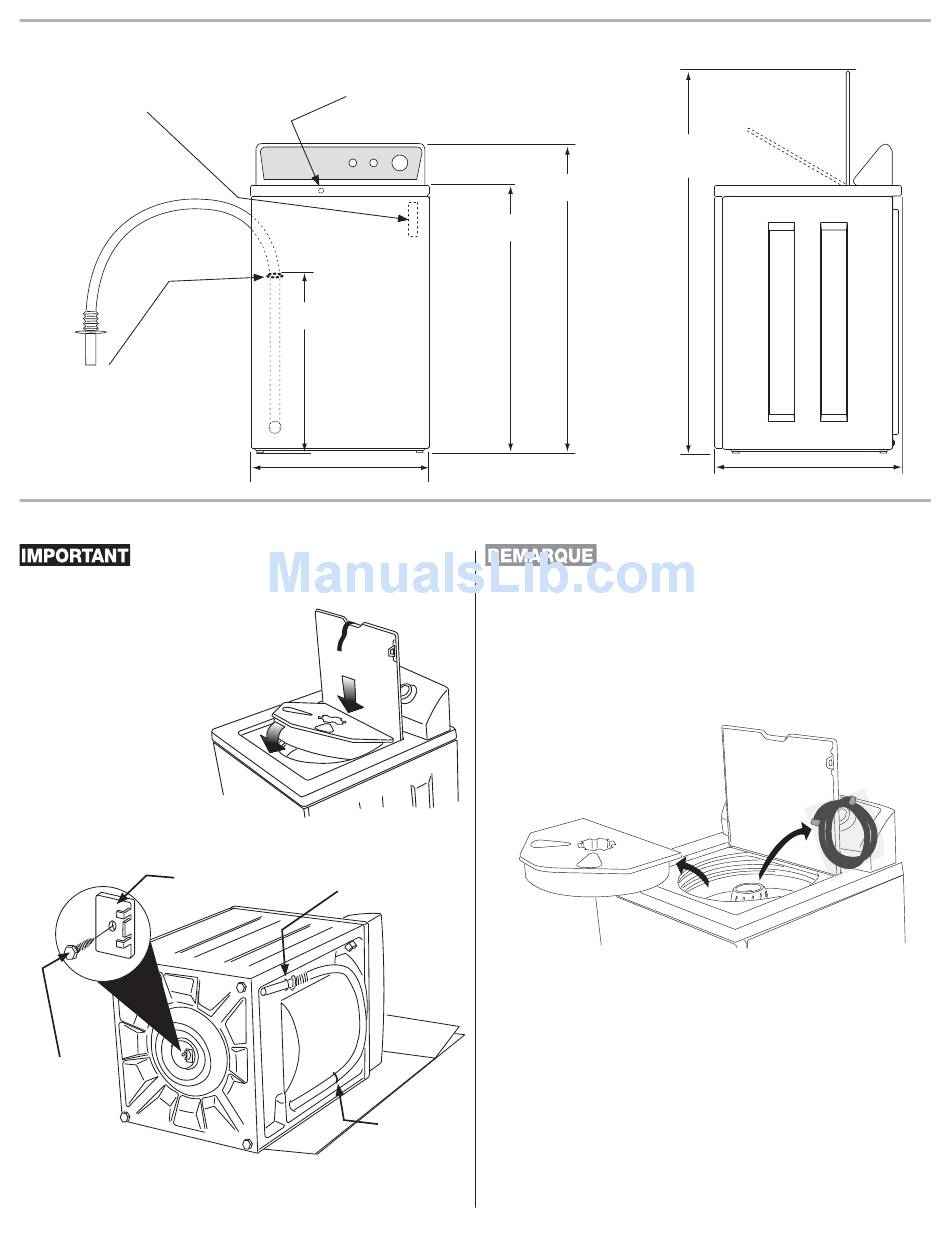

Dimensions, Appareil Installé
longueur du cordon d'alimentation,
environ 59" (150 cm)
24"
(61 cm)
27" (68.6 cm)
Déballage de la Laveuse
ATTACHES
MÉTALLIQUE
ATTACHES
PLASTIQUES
avec la couvercle
grande ouverte
43 5/8"
(111 cm)
36"
(91.5 cm)
Si la laveuse doit être transportée plus tard,
conservez la plaque de blocage de la cuve, le boulon d'expé-
dition et la cale d'écartement en plastique.
4.
Remettez soigneusement la laveuse en position verticale.
5.
Enlevez le ruban adhésif maintenant le couvercle fermé et
ouvrez le couvercle.
6.
Enlevez le tampon de mousse immobilisant la cuve.
7.
Retirez de la cuve les tuyaux d'alimentation et les autres
articles qui s'y trouvent.
8.
Enlevez l'attache métallique qui retient le tuyau de
vidange à l'arrière de la laveuse.
9.
N'ENLEVEZ PAS LES ATTACHES PLASTIQUES au côté droit
de la laveuse. Ces attaches forment une conduite verticale
empêchant le siphonnage de l'eau.
10.
Déplacez soigneusement la laveuse à moins de 1 m de son
emplacement défi nitif pour commencer son installation.
9
51" (129.5 cm)
27" (68.6 cm)
