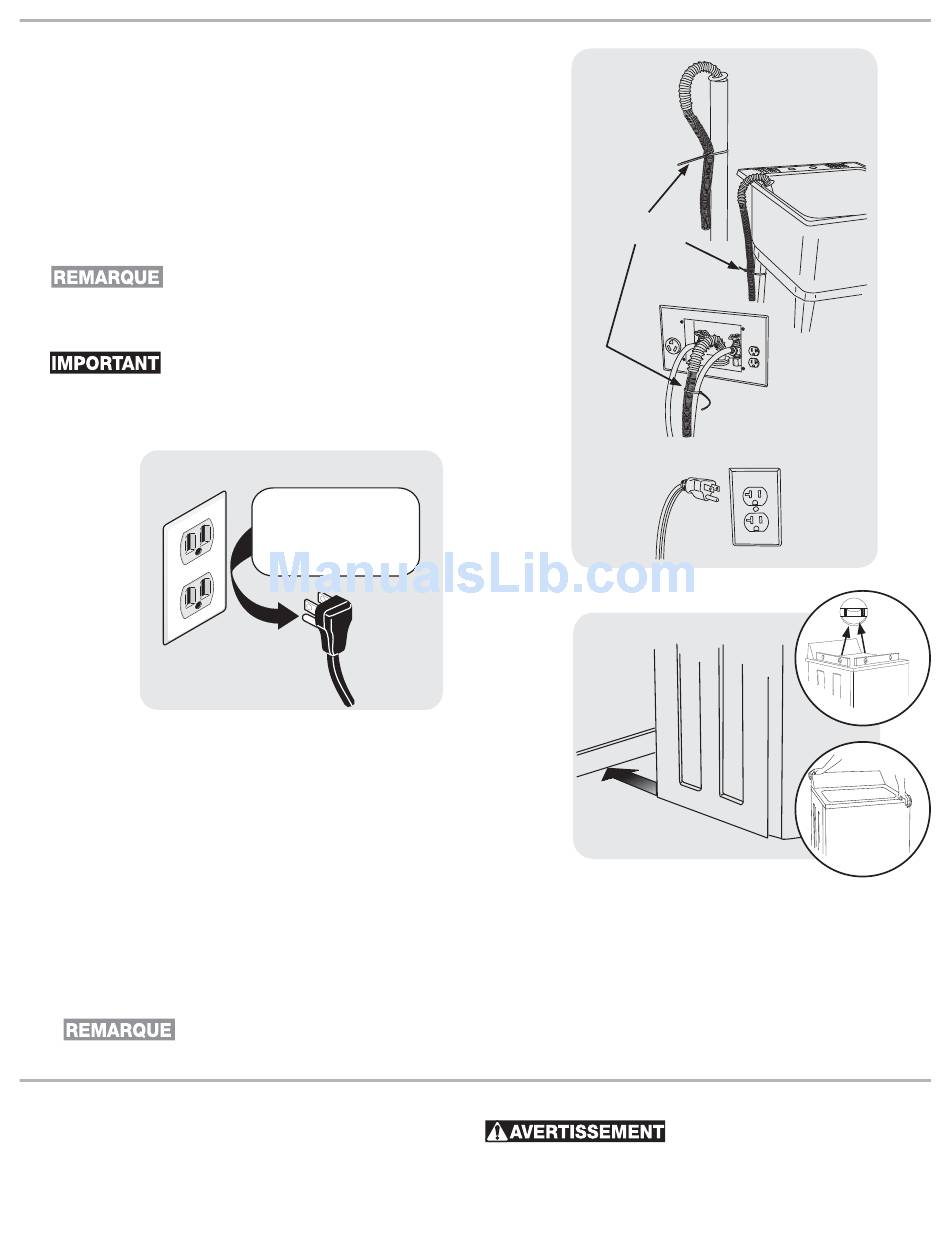

Branchement électrique et branchement du
tuyau de vidange
1.
Formez un U à l'extrémité du tuyau de vidange avec le tuyau pointé
vers la vidange. Placez l'extrémité recourbée du tuyau de vidange dans
une cuve ou la conduite des eaux usées et fi xez-la à l'aide d'un lien
fourni dans le paquet.
2.
Placez le côté du tuyau de vidange en forme de crochet dans
l'ouverture du tuyau d'évacuation. Fixez le tuyau de vidange au moyen
d'une attache (incluse dans la trousse d'installation fournie) au tuyau
d'évacuation, au tuyau d'entrée, à la cuve à lessive, etc. de façon à ce
que le tuyau ne puisse être arraché sous la force de l'eau.
Le diamètre intérieur de la conduite d'évacuation
doit être au minimum de 3,18 cm (1-1/4 po). Il doit y avoir un espace
autour du tuyau de vidange à l'intérieur de la conduite d'évacuation.
Si le tuyau de vidange y était serré, il pourrait y avoir siphonnage.
Assurez-vous que l'alimentation électrique est coupée
au disjoncteur ou au boîtier de fusibles avant de brancher le cordon
d'alimentation dans une prise électrique.
3.
Branchez le cordon d'alimentation à la prise électrique mise à la terre.
Prise murale avec
Prise murale avec
mise à la terre
mise à la terre
Cordon électrique muni
Cordon électrique muni
d'une fiche à trois broches
d'une fiche à trois broches
avec mise à la terre
avec mise à la terre
4.
Ouvrez l'alimentation électrique au disjoncteur ou au boîtier de
fusibles.
5.
Faites glisser soigneusement la laveuse à son emplacement défi nitif.
Vérifi ez à nouveau la stabilité de l'appareil. Retirez et jetez le ruban de
la porte.
6.
Reportez-vous au Guide d'utilisation et d'entretien fourni avec la
laveuse. Il contient des renseignements très utiles qui vous permettent
d'économiser temps et argent.
7.
Faites faire un cycle complet à la laveuse. Vérifi ez qu'il n'y a aucune
fuite et que la laveuse fonctionne correctement.
8.
Pour toute question relative à l'utilisation initiale, veuillez revoir la section
intitulée « Liste de vérifi cation avant service » de votre Guide d'utilisation
et d'entretien avant d'effectuer une demande de service.
9.
Laissez ces instructions à proximité de la laveuse pour vous y reporter
ultérieurement.
Un schéma de câblage est situé à l'intérieur de la
console de la laveuse.
Si vous devez commander des pièces de rechange pour votre
sécheuse, communiquez avec le marchand qui vous a vendu
votre appareil.
Ne coupez pas, n'enlevez
Ne coupez pas, n'enlevez
pas et ne mettez pas hors
pas et ne mettez pas hors
circuit la broche de mise
circuit la broche de mise
à la terre de cette fiche.
à la terre de cette fiche.
Pièces de rechange:
ATTACHE
tez tous les fi ls avant de les débrancher pendant l'entretien
des commandes. Des erreurs de câblage pourraient nuire au
bon fonctionnement de l'appareil, et même être dangereu-
ses. Vérifi ez le bon fonctionnement de l'appareil après tout
entretien.
11
- RISQUE ÉLECTRIQUE - Étique-
