Manuel d'installation d'un climatiseur de pièce
Outillage requis pour l'installation
Marteau
Pince
Scie à métaux
Perceuse
Clé à ergot (17,19 et 26 mm)
Détecteur de fuite de gaz ou solution à
base d'eau savonneuse
Source d'alimentation
Avant de brancher la fiche dans la prise, vérifiez que la tension est sans faille. La
source d'alimentation correspond aux informations sur la plaque signalétique.
Installez un circuit d'alimentation auxiliaire exclusive.
Une prise doit être installée de manière à ce que le câble d'alimentation puisse
être branché facilement. Ne pas prolonger le câble en le coupant.

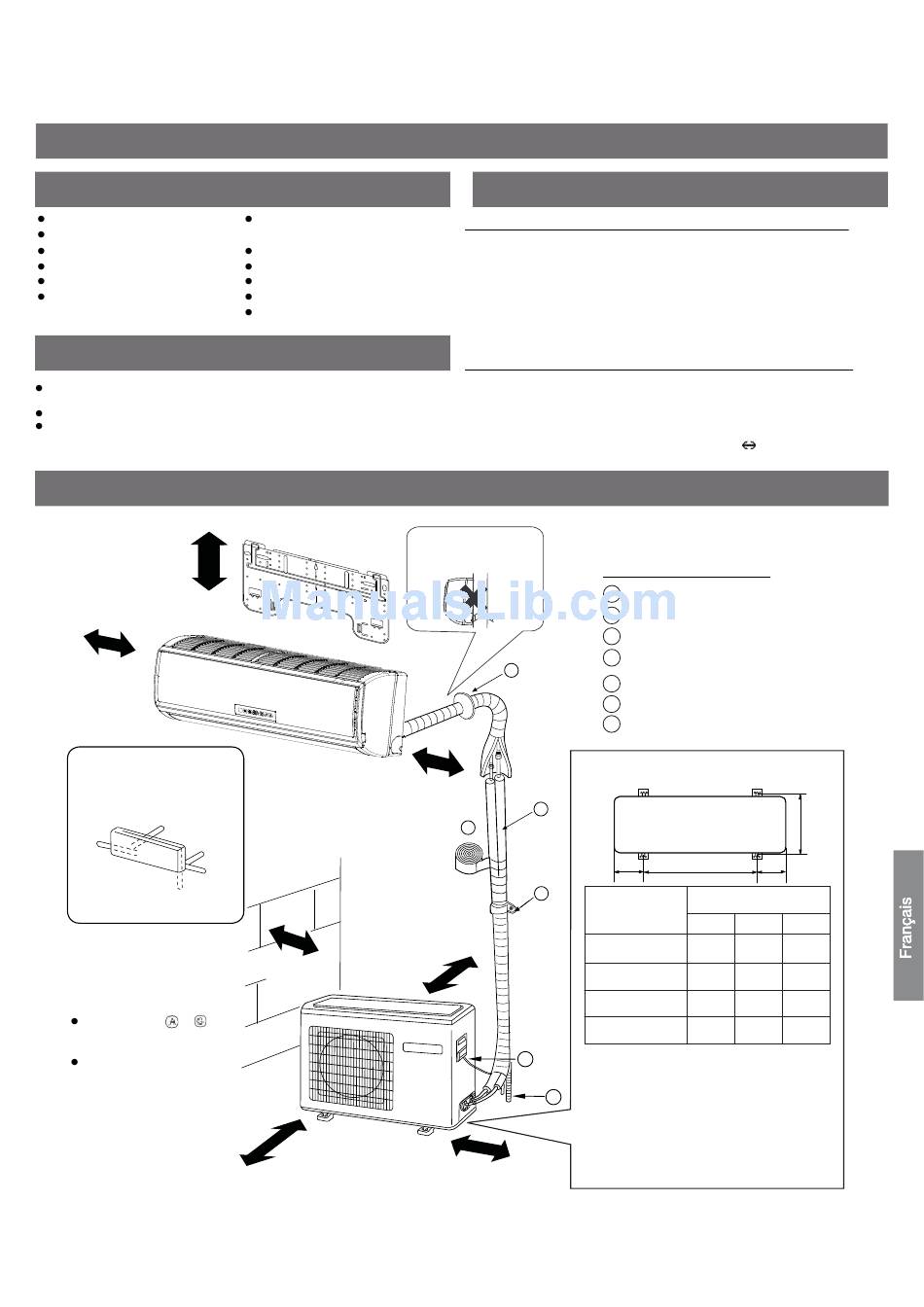

Schéma de l'installation des unités intérieures et extérieures
Les modèles utilisent le réfrigérant R410A sans HFC
plus de 5cm
(1 15/16 pouces)
plus de 10cm
(3 15/16 pouces)
Disposition des directions de la
tuyauterie
Arrière gauche
Gauche
Arrière
droite
Droite
En bas
Les marques de à
sur la figure représentent les
références de pièce.
La distance entre l'unité inté-
rieure et le sol est de 2 m
minimum.
plus de 60cm
(23 5/8 pouces)
L'illustration ci-dessus est indiquée à titre de référence uniquement, vous devez tenir compte des particularités du modèle acheté.
Lisez ce manuel avant de procéder à l'installation
Communiquez à l'utilisateur suffisamment d'informations sur l'exploitation de l'unité selon ce manuel.
Préparation
Clé dynamométrique
(17 mm, 22 mm, 26 mm)
Coupe-tube
Outil d'évasement
Couteau
Rubans à mesurer
Alésoir
Il faut faire particulièrement
attention au soulèvement
du tuyau de vidange.
plus de 10cm
(3 15/16 pouces)
plus de 10cm
plus de 10cm
(3 15/16 pouces)
(3 15/16 pouces)
plus de 15cm
(5 7/8 pouces)
Sélection de l'emplacement pour l'installation
Unité intérieure – Sélectionnez un emplacement qui soit
● Solide sans vibration et offrant un support suffisant.
● N'est pas affecté par de la chaleur ou de la vapeur générées dans les environs et
doit garantir que l'entrée et la sortie de l'unité ne seront pas gênées.
● Facilement vidangeable avec la tuyauterie connectée à l'unité extérieure.
● Où l'air froid puisse être réparti dans toute la pièce.
● Près d'une prise de courant (Voir les schémas).
● Sélectionnez un emplacement à une distance d'au moins (1) m par rapport aux pos-
tes de télévision, radio, appareils sans fil et lampes fluorescentes.
● En cas de fixation de la télécommande sur un mur, sélectionnez l'emplacement de
sorte que l'unité intérieure puisse recevoir les signaux lorsque les lampes fluores-
centes sont allumées dans la pièce.
Unité extérieure – Sélectionnez un emplacement qui soit
● Sélectionnez un emplacement qui ne soit pas exposé à la pluie ou à la lumière du
jour et qui soit suffisamment ventilé.
● Sélectionnez un emplacement capable de supporter l'unité où les vibrations et le
bruit n'augmentent pas.
● Sélectionnez un emplacement où le vent et le bruit ne risquent pas de gêner les
voisins.
● Choisir un endroit dans lequel les distances marquées
ci-dessus sont disponibles.
Pièces en option pour la tuyauterie
A
Ruban non adhésif
B
Ruban adhésif
C Selle (L.S) avec vis
Raccordement du câble électrique entre
D
unités intérieures et extérieures
G
E Tuyau de vidange
Matériau d'isolation thermique
F
G
Cache trou de tuyauterie
Dimensions de fixation au sol de
l'unité extérieure (Unité:mm /
F
A
X
C
M
odèle
HSU09VHG(DB)-W
HSU12VHG(DB)-W
HSU18VHG(DB)-W
HSU24VHG(DB)-W
Fixation de l'unité extérieure
D
● Fixez l'unité horizontalement et solidement sur le
béton ou un bloc de béton avec des boulons
E
(10 mm) et des écrous
● Lorsque l'unité doit être installée sur un mu, un
toit ou la toiture, fixez un support avec des clous
ou des fils en tenant compte des séismes et
vents forts.
● Si des vibrations risquent d'affecter la maison,
fixez l'unité avec un tapis anti-vibration
illustrées dans le schéma
pouce )
Z
Y X
Dimensions(mm/pouces)
x y z
140 500 256
(5 1/2) (19 2/3) (10 1/16)
140 500 256
(5 1/2) (19 2/3) (10 1/16)
113.5 583 319.5
(4 1/2) (23) (12 5/8)
113.5 633 340
(4 1/2) (24 7/8) (13 1/2)
