Unidad Interior - Haier HSU09VHG(DB)-W Installation Manual

Room air conditioner
Hide thumbs

Advertisement

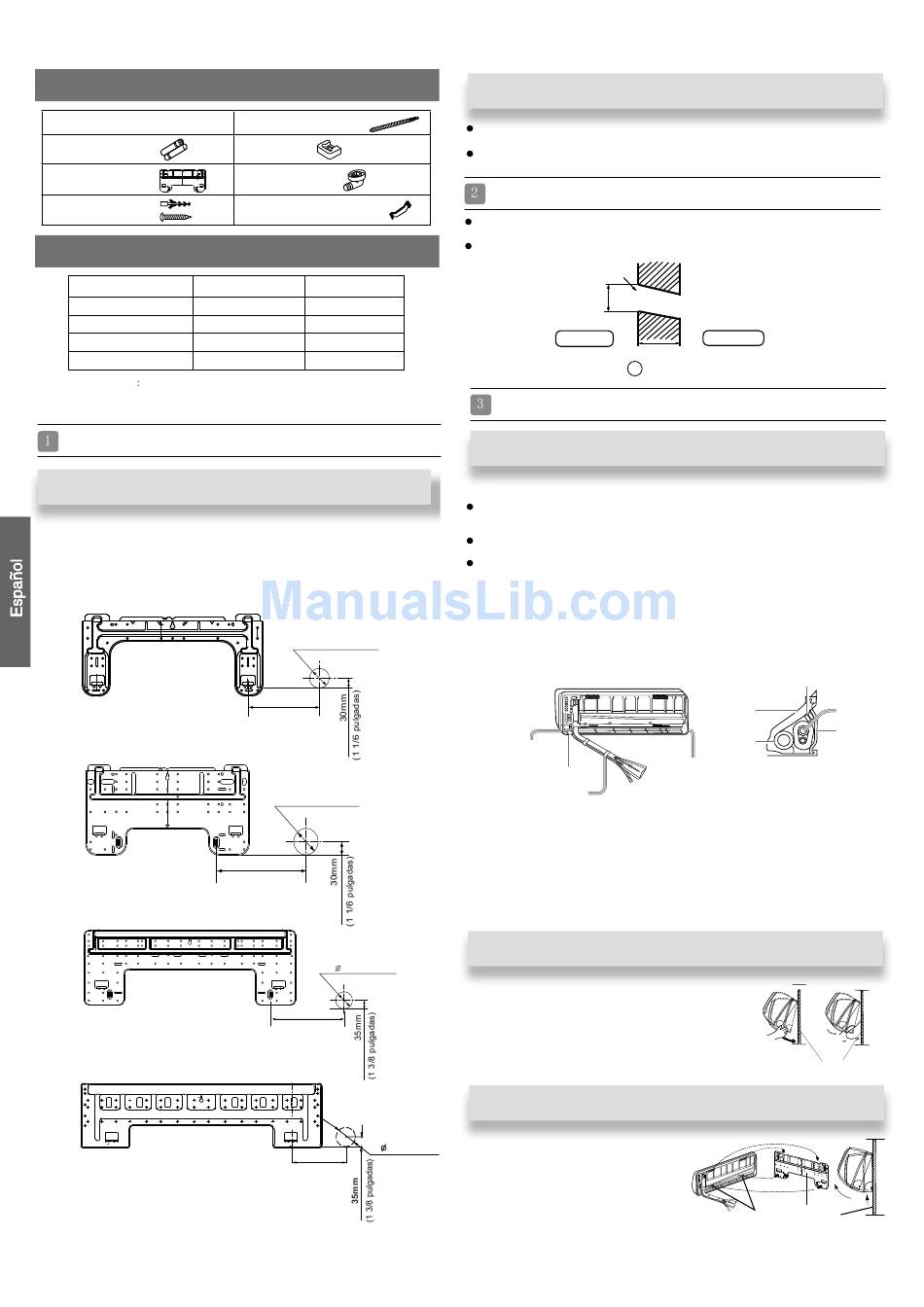

Accesorios
Control remoto (1)
Batería seca AAA (2)
Placa de montaje (1)
Tapón de plástico (4)
Tornillo ø4X25 (4)
Selección de tubo
Modelo
HSU09VHG(DB)-W
HSU12VHG(DB)-W
HSU18VHG(DB)-W
HSU24VHG(DB)-W
NOTA El grosor del tubo debe ser, al menos, de 0,8mm

Unidad interior

Instalar la placa de montaje y ubicar el orificio en la pared
Al fijar por primera vez la placa de montaje
1. Nivele correctamente la placa a fijar contra la pared basándose en pilares o
dinteles cercanos y fije temporalmente la placa con un clavo de acero.
2. Asegúrese de nuevo de que la placa se encuentre bien nivelada colgando una
plomada desde el punto superior central de la placa. Una vez comprobado, fije
la placa con el clavo de acero de fijación.
3. Busque la ubicación del orificio de pared A utilizando un metro.
09k
12k
18k
24k
6
Manguera de drenaje (1)
Acolchado (4)
Codo de drenaje (1)
Placa de soporte del tubo (1)
Tubo de líquido (Ø)
Tubo de gas (Ø)
9.52mm (3/8 ")
6.35mm (1/4 ")
9.52mm (3/8 ")
6.35mm (1/4 ")
12.7mm (1/2 ")
6.35mm (1/4 ")
15.88mm (5/8")
9.52mm (3/8 ")
B =
Ø
60mm
(2 3/8 pulgadas)
A = 145mm
(5 5/7 pulgadas)
B =
Ø
60mm
(2 3/8
pulgadas
)
A = 145mm
(5 5/7
)
pulgadas
B= 70mm
(2 3/4
pulgadas
A=150mm
(5 7/8 pulgadas)
A=150mm
(5 7/8 pulgadas)
Al montar la placa de montaje fijándola a una barra lateral y un dintel
Fije una barra de montaje (se vende por separado) a la barra lateral y el dintel, y
asegure la placa a la barra de montaje fijada.
Consulte la sección anterior "Al fijar por primera vez la placa de montaje" para más
información acerca del orificio de la pared.
Practicar un orificio en la pared e instalar la cubierta del orificio de entubación
Practique un orificio de B mm de diámetro con pendiente ligeramente descendiente
hacia el exterior de la pared.
Instale la cubierta del orificio de entubación y séllela con masilla después de la
instalación.
(Sección del orificio de pared)
.
(1/16")
Instalación de la unidad interior
[ Entubación trasera ]
Extraiga los tubos y la manguera de drenaje y fíjelos con cinta adhesiva
[Izquierda • Entubación trasera izquierda]
En caso de realizar la entubación por el lado izquierdo, corte con una cuchilla la
cubierta de la entubación izquierda.
En caso de realizar la entubación a través de la parte trasera izquierda, doble los
tubos de acuerdo con la dirección de entubación que figura en la marca del orificio
de entubación trasera izquierda, ubicada sobre los materiales aislantes.
1. Pase la manguera aislante a través del hueco de los materiales de aislamiento de
calor de la unidad interior.
2. Inserte los cables eléctricos de interior / exterior a través de la parte trasera de la
unidad interior y tire de ellos desde la parte delantera. A continuación, conéctelos.
3. Cubra la cara de sellado con aceite refrigerante y conecte los tubos.
Cubra la conexión con material aislante de calor y asegúrese de fijarla con cinta
adhesiva.
Cubierta de entubación
derecha
Cubierta de entubación inferior
Fijación con cinta
adhesiva
● Los cables eléctricos de interior/exterior deben conectarse a la entubación del
refrigerante utilizando cinta protectora.
[Entubación en otra dirección]
● Corte con una cuchilla la cubierta de entubación de acuerdo con la dirección de
entubación y doble los tubos de acuerdo con la posición del orificio en la pares.
Tenga cuidado de no romper los tubos al doblarlos.
● Conecte previamente el cable eléctrico de interior / exterior y tire de la conexión al
aislante de calor del componente de conexión.
)
● Cuelgue con seguridad la unidad de las muescas
superiores de la placa de montaje. Mueva el bastidor
hacia los lados para verificar que la fijación se haya
realizado de la forma correcta.
● Para fijar el bastidor a la placa de montaje, sostenga el
aislante del bastidor por debajo y colóquelo en posición
perpendicular.
● Al descargar la unidad interior, utilice
70mm
la mano para levantar el bastidor y
(2 3/4
pulgadas
)
separarlo del gancho. Levante entonces
la parte inferior del bastidor llevándolo
hacia fuera ligeramente hasta que la
unidad se separe de la placa de montaje.
Orificio de pared
Incline hacia abajo para drenaje
09k/12k : B= 60mm(2 3/8
ØBmm
18k/24k : B=70mm(2 3/4
Cara exterior
Cara interior
Grosor de la pared
G
Tubo del orificio de entubación
Extracción de los tubos
Material
aislante
de calor
Manguera de
drenaje
Cubierta de entubación
izquierda
Fijación de la unidad interior
Descarga de la unidad interior
pulgadas
)
)
pulgadas
Cable eléctrico de
interior/exterior
Entubación
Placa de
soporte del
tubo
placa de montaje
placa de montaje
gancho
