Samson Stage 266: Dual Handheld Wireless System Owner's Manual

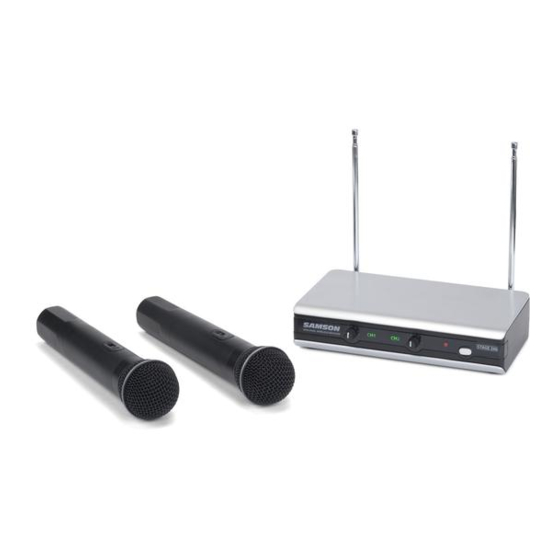

Dual handheld wireless system
Hide thumbs
Table of Contents

  • English

  • Français
    • Introduction
    • Récepteur SR266 - Fonctions Et Réglages
    • Émetteur HT6 - Fonctions Et Réglages
    • Guide de Prise en Main
    • Caractéristiques Techniques
    • Assistance Technique

  • Deutsch
    • Einleitung
    • SR266 Empfänger - Regler und Funktionen
    • HT6 Sender - Regler und Funktionen
    • Schnellstart
    • Technische Daten
    • Fehlersuche

  • Español
    • Introducción
    • Controles y Funciones del Receptor
    • Controles y Funciones del Transmisor
    • Guía de Puesta en Marcha
    • Especificaciones Técnicas
    • Resolución de Problemas

  • Italiano
    • Introduzione
    • Controlli E Funzioni del Ricevitore SR266
    • Controlli E Funzioni del Trasmettitore HT6
    • Guida Rapida
    • Specifiche
    • Risoluzione Dei Problemi
