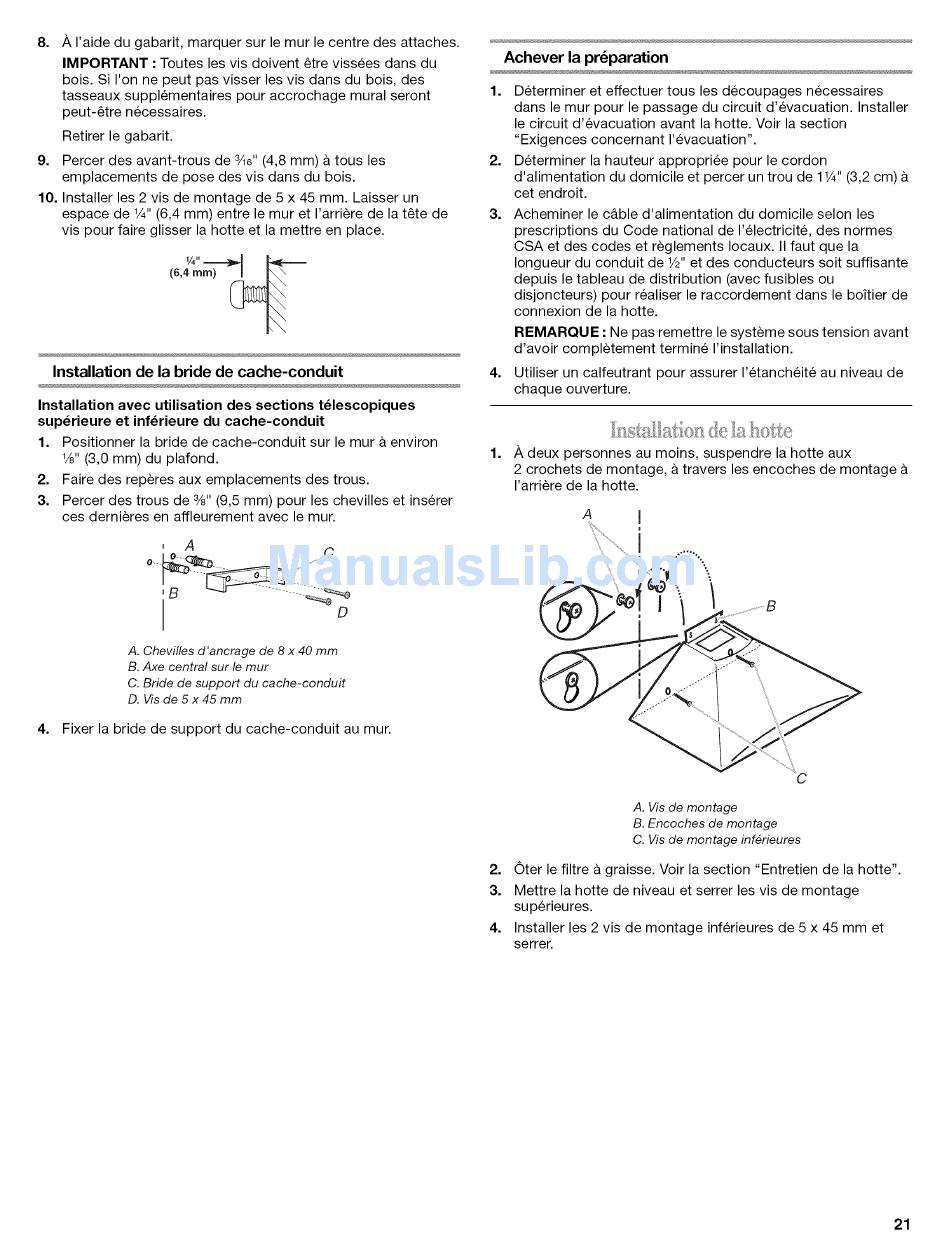

8. A I'aide du gabarit, marquer sur lemur le centre des attaches.
IMPORTANT
: Toutes les vis doivent _tre vissees dans du
bois. Si I'on ne peut pas visser les vis dans du bois, des
tasseaux supplementaires
pour accrochage
mural seront
peut-_tre necessaires.
Retirer le gabarit.
9. Percer des avant-trous de ¾e" (4,8 mm) & tousles
emplacements
de pose des vis dans du bois.
10. Installer les 2 vis de montage de 5 x 45 mm. Laisser un
espace de 1/4"(6,4 mm) entre lemur et I'arriere de la t_te de
vis pour faire glisser la hotte et la mettre en place.
(6,4 rnrn)
Installation
de la bride de cache-conduit
Installation avec utilisation des sections t_lescopiques
sup_rieure et inf_rieure du cache-conduit
1. Positionner la bride de cache-conduit
sur lemur a environ
1/8"(3,0 mm) du plafond.
2. Faire des reperes aux emplacements
des trous.
3. Percer des trous de 3/8"(9,5 mm) pour les chevilles et inserer
ces dernieres en affleurement avec lemur.
A. Chevilles d'ancrage
de 8 x 40 mm
B. Axe central sur lemur
C. Bride de support du cache-conduit
D. Vis de 5 x 45 mm
4. Fixer la bride de support du cache-conduit
au mur.
Achever
la preparation
1. Determiner et effectuer tousles
decoupages
necessaires
dans le mur pour le passage du circuit d'evacuation.
Installer
le circuit d'evacuation
avant la hotte. Voir la section
"Exigences concernant
I'evacuation".
2. Determiner la hauteur appropriee pour le cordon
d'alimentation
du domicile et percer un trou de 11¼"(3,2 cm)
cet endroit.
3. Acheminer le c&ble d'alimentation
du domicile selon les
prescriptions
du Code national de I'electricit6, des normes
CSA et des codes et r_glements
Iocaux. II faut que la
Iongueur du conduit de Y2" et des conducteurs
soit suffisante
depuis le tableau de distribution (avec fusibles ou
disjoncteurs)
pour realiser le raccordement
dans le boitier de
connexion de la hotte.
REMARQUE
: Ne pas remettre le systeme sous tension avant
d'avoir completement
termine I'installation.
4. Utiliser un calfeutrant pour assurer I'etanch6it6 au niveau de
chaque ouverture.
1.
A deux personnes au moins, suspendre la hotte aux
2 crochets de montage, & travers les encoches de montage &
I'arriere de la hotte.
C
A. Vis de montage
B. Encoches de montage
C. Vis de montage inf_rieures
2. Oter le filtre a graisse. Voir la section "Entretien de la hotte".
3. Mettre la hotte de niveau et serrer les vis de montage
superieures.
4. Installer les 2 vis de montage inferieures de 5 x 45 mm et
serrer.
21
